16 | Technische schema's
motor M2
9005868 Powermodule DX2-PMA90L (90A)
9007596 Powermodule DX2-PMA90L Gyro (90A)
Figuur 7

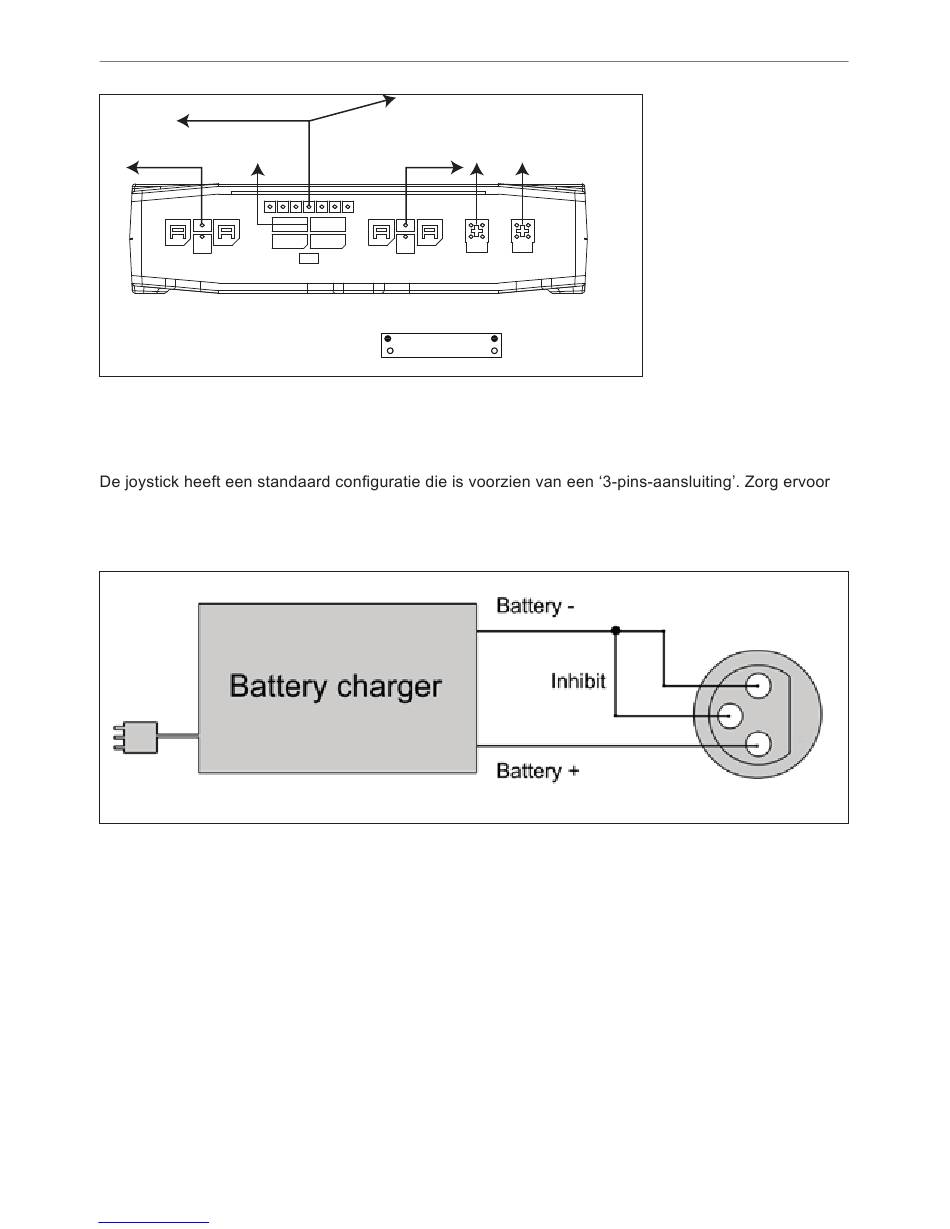

9.2 Aansluitschema acculader

dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de 'negatieve pool' en de inhibit
zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt
geladen.
Figuur 8
