1 - AVVERTENZE PER LA SICUREZZA

ATTENZIONE – per la sicurezza delle persone è importante rispettare queste istruzioni e
conservarle per utilizzi futuri.
Leggere attentamente le istruzioni prima di eseguire l'installazione. La progettazione e la
fabbricazione dei dispositivi che compongono il prodotto e le informazioni contenute nel presente
manuale rispettano le normative vigenti sulla sicurezza. Ciò nonostante un'installazione e una
programmazione errata possono causare danni/ferite a cose o alle persone che eseguono il lavoro
e a quelle che useranno l'impianto. Per questo motivo, durante l'installazione, è importante seguire
attentamente tutte le istruzioni riportate in questo manuale.

2 - INTRODUZIONE AL PRODOTTO

TASTIERA TOUCH VIA BUS
EGKTB1 è una tastiera con tecnologia touch che, abbinata al decoder EGKD2 tramite tecnologia a 2 fili
PowerBUS, permette il comando di due relè con contatti normalmente aperti. La tastiera EGKTB1 ha 10
cifre (0-9) e 2 tasti UP
Durante il funzionamento normale
di 2 contatti normalmente aperti relè K1 e relè K2. L'attivazione di fabbrica del relè è di 500 ms ma può
essere programmato come bistabile (ON-OFF) o temporizzato tra 10 ms e 10 min. Il collegamento tra
la tastiera e il decoder è con 2 fili con tecnlogia PowerBUS, la quale permette di collegare fino a 20
dispositivi. Il codice di accesso è unico per entrambe le uscite.

3 - VERIFICHE PRELIMINARI

ATTENZIONE – prima di installare il prodotto verificare e controllare i seguenti punti:
• Verificare che la superficie su cui fissare il dispositivo sia solida e non pemetta vibrazioni
• Utilizzare collegamenti elettrici adeguati alle correnti richieste
• Verificare che l'alimentazione rispetti i valori delle caratteristiche tecniche
• Scollegare l'alimentazione prima di procedere con l'installazione
• Prevedere nella rete di alimentazione dell'impianto un dispositivo di disconnessione con una
distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate
dalla categoria di sovratensione III
4 - PROGRAMMAZIONE

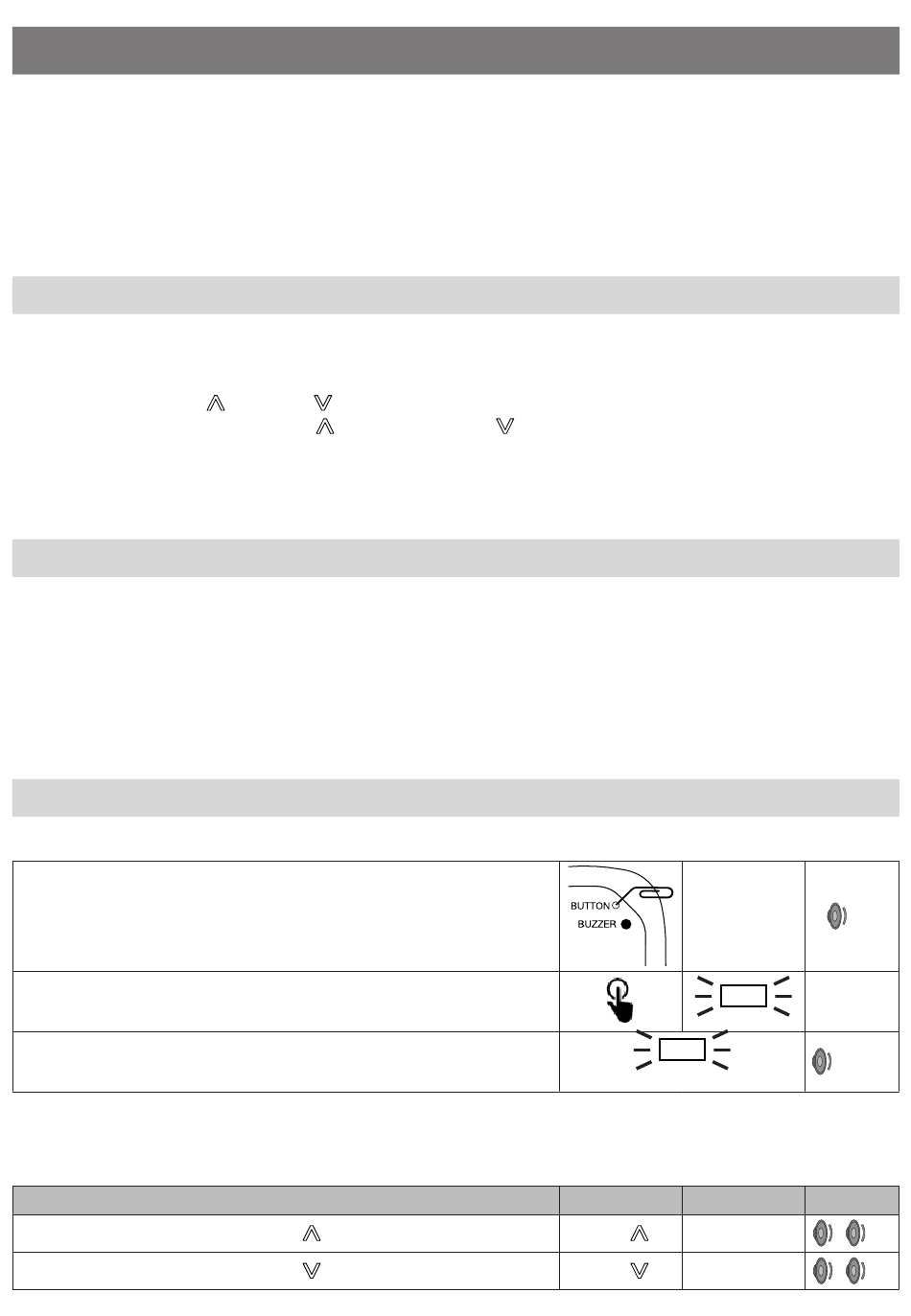

4.1 ABBINAMENTO DELLA TASTIERA CON IL DECODER
Premere e tenere premuto 5 sec il tasto rosso della tastiera
utilizzando una graffetta finché la tastiera diventa ROSSA
Senza attendere premere il pulsante del decoder, il Led diventa
VERDE e si spegne
Attendere che la tastiera diventi VERDE e il Led verde del decoder
lampeggi regolarmente. I due elementi sono abbinati
4.2 PROVA DEL CODICE MASTER
Il codice master da accesso alla programmazione ed alla cancellazione di tutti i codici o di un singolo
codice di accesso. Il codice master di fabbrica è 123 e può essere cambiato.
DESCRIZIONE
Premere in sequenza le cifre 123
Premere in sequenza le cifre 123
e DOWN .
attiva il relè K1 e
per attivare il relè K1
per attivare il relè K2
attiva il relè K2. Il decoder EGKD2 dispone
VERDE
ESEMPIO COLORE
123
123
IT
ROSSO > 1 s
VERDE
> 1s x3
BEEP
+ >1s
VERDE
VERDE + >1s
