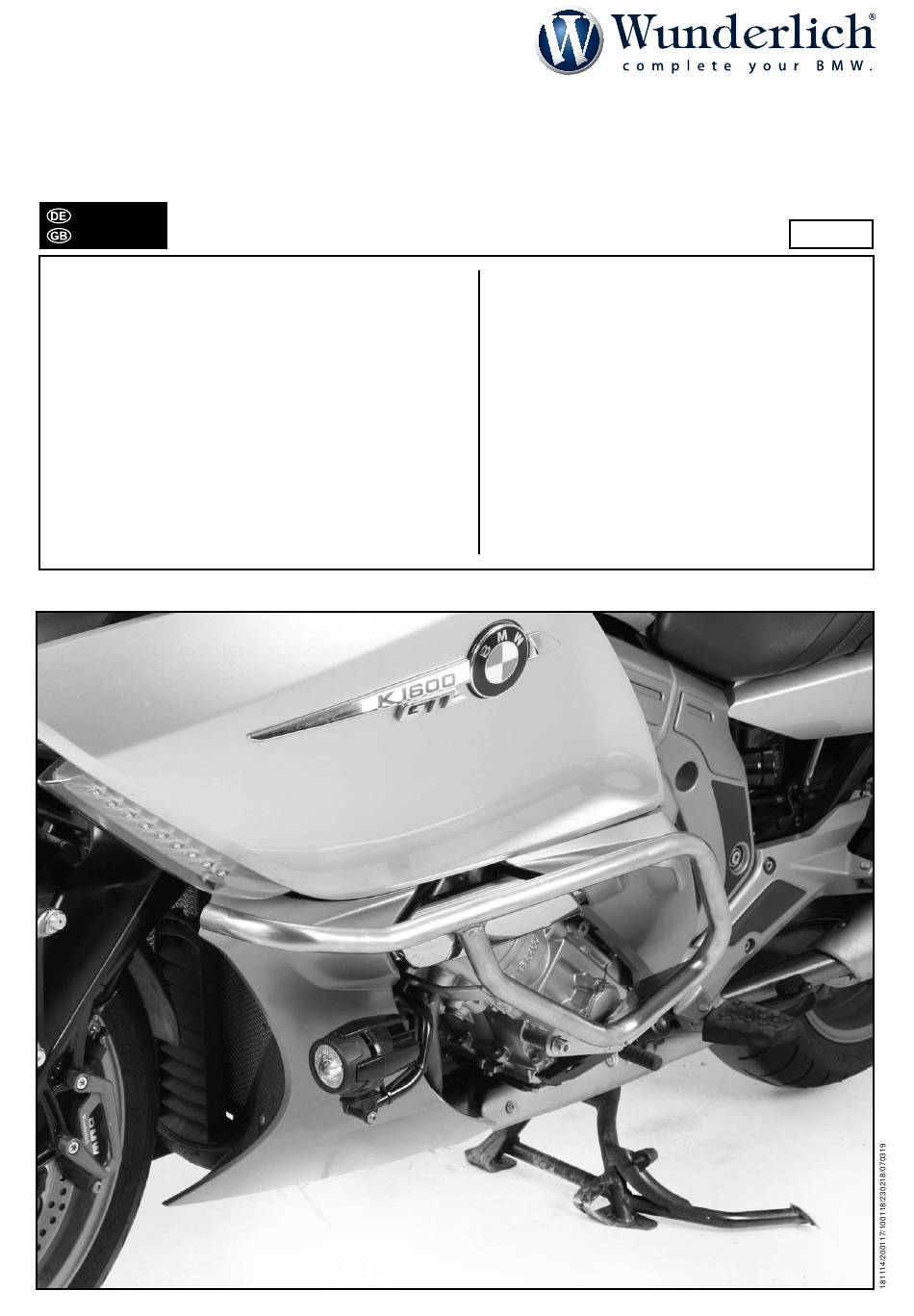

Motorschutzbügel/ Engine guard
BMW K 1600 GTL / B / GT
Artikel Nr.: / Item-no.:
35510-102
schwarz/black
35510-101
chrom/chrome
INHALT
CONTENTS
1x Motorschutzbügel links
1x Motorschutzbügel rechts
1x Schraubensatz
2
Zylinderschrauben M10x 60
1
Zylinderschraube M6x85
1
Zylinderschraube M6x80
1
Zylinderschraube M6x45
2
Linsenkopfschraube M8 x 20
2
Linsenkopfschraube M8 x 25
2
U-Scheiben Ø6,4
2
U-Scheiben Ø10,5
2
U-Scheibe Ø8,4x3mm
2
Stahldistanz Ø18xØ11x35mm
1
Stahldistanz Ø13xØ7x7mm
1
Stahldistanz Ø13xØ7x44mm
1
Stahldistanz Ø16xØ11x28mm
2
Aludistanz Ø15xØ9x5mm
5086510 00 0x
1x Engine guard, left
1x Engine guard, right
Anzugsmomente
1x Screw kit:
38 Nm
10 Nm
10 Nm
10 Nm
19 Nm
19 Nm
2
allen screw M10x 60
1
allen screw M6x85
1
allen screw M6x80
1
allen screw M6x45
2
filister head screw M8 x 20
2
filister head screw M8 x 25
2
washer Ø6,4
2
washer Ø10,5
2
washer Ø8,4x3mm
2
steel spacer Ø18xØ11x35mm
1
steel spacer Ø13xØ7x7mm
1
steel spacer Ø13xØ7x44mm
1
steel spacer Ø16xØ11x28mm
2
alu spacer Ø15xØ9x5mm
Produktionsdatum
date of production
tightening torques
38 Nm
10 Nm
10 Nm
10 Nm
19 Nm
19 Nm
1
