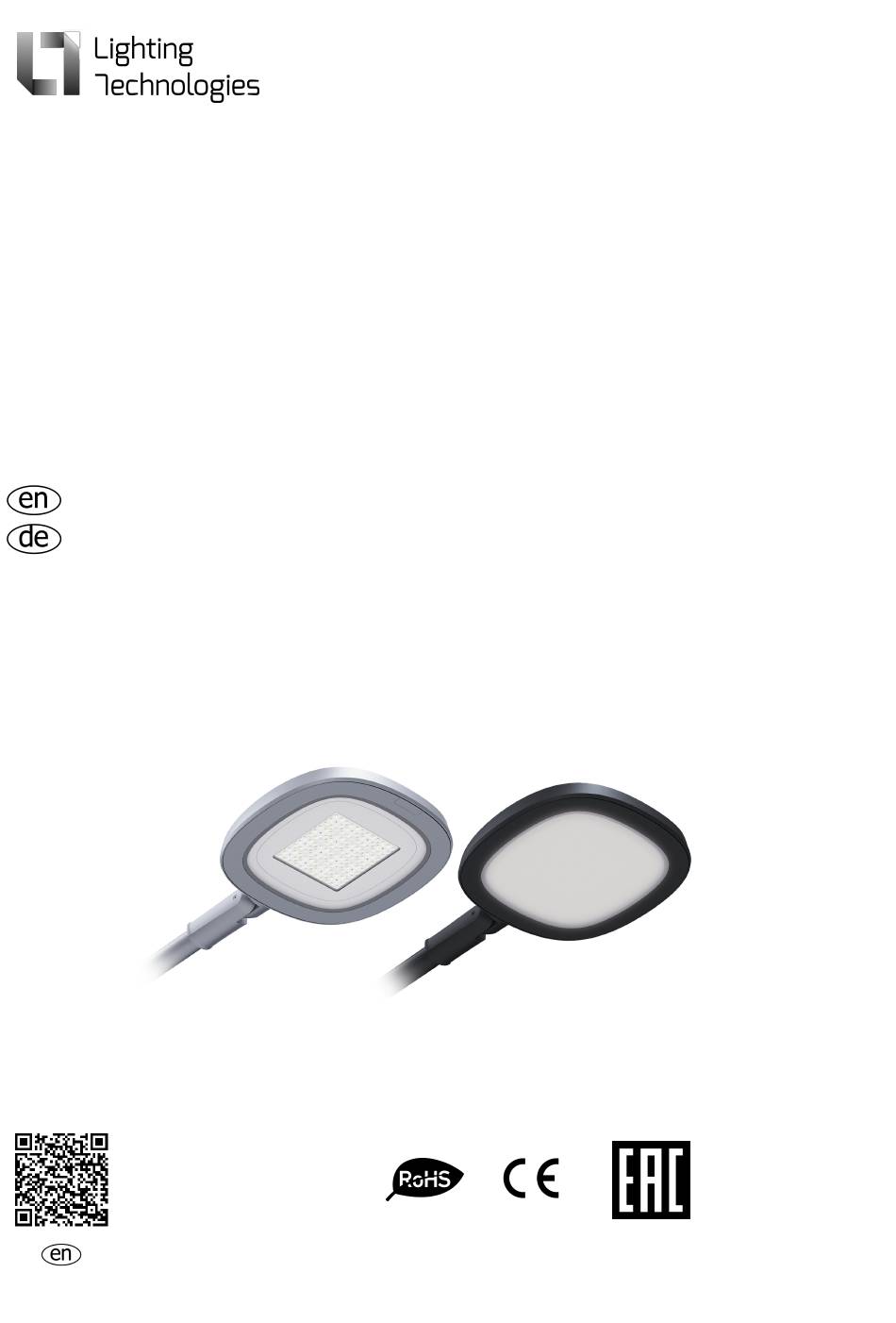

- Seite 1 SKYLINE LED Manual Montageanleitung...
- Seite 2 W eratur: nicht m, lm nung Feld)**, К dex, Ra lm/W ºС weniger (DC), V 1997031870 SKYLINE LED 120 4000K TROSS 1997032360 SKYLINE LED 120 -20, +40 255-417 4000K > 0,94 4000 >70 14200 1997027870 SKYLINE LED 120...
- Seite 3 Inrush Supply Current Light Energy Mounting Inrush current Weight, Length Width (B), Heigth voltage frequency, distributio efficiency dimension current, А pulse (A), mm (С), mm (AC), V n аngle, ͦ class (D), mm time, µs Versorgun Aktuelle Einschalts Energieeff Montage Lichtvertei Einschalts Gewicht,...
- Seite 4 Luminou Rated Power **CCT (in Supply Luminou Code Name Executio power, Тa,ºС factor, sphere)** CRI, Ra voltage s flux, lm efficiency not less , К (DC), V , lm/W Umgebu Leistung Versorgu **CCT Farbwied Lichtaus Nennleist ngstemp sfaktor, Lichtstro ngsspan Kode Leuchtenbezeichnung Ausführu...
- Seite 5 Inrush Supply Current Light Energy Mounting Inrush current Weight, Length Width (B), Heigth voltage frequency, distributio efficiency dimension current, А pulse (A), mm (С), mm (AC), V n аngle, ͦ class (D), mm time, µs Versorgun Aktuelle Einschalts Energieeff Montage Lichtvertei Einschalts Gewicht,...
- Seite 6 - Weitere Informationen zu den in der Tabelle angegebenen Leuchtenabmessungen finden Sie im Abschnitt "Gesamt- und Einbaumaße".
-
Seite 7: Delivery Set
MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 FUNCTION - Console luminaire with LED light source is designed for outdoor functional and decorative lighting. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015. - Seite 8 1. Switch mains power off. Unpack the luminaire. 2. Strip mains cable according to dimensions shown. 3. Connect the net wires, observing polarity: L – «brown», N – «blue», GND – «green/yellow» 4. Installation on pole support. 4.1. Tools needed 4.2.
- Seite 9 5.1. Tools needed 5.2. Place wire bracket(1) on the luminaire and fix it with screw (2) with washer (3) and block (4) (leave the screw a bit loose). 5.3. Hang the luminaire onto wire. Cable diameter - 12 mm. Place clamping plates (5) on the bracket (1) with screws (6), lock washers (7) and plain washers (8) locking the luminaire on the wire.
- Seite 10 6.2. Screw adapter (1) into luminaire flange (2) having previously put luminaire’s cable through it. (IMPORTANT! This operation should be done before connecting mains cable to luminaires’ terminals). 6.3. Set the luminaire on suspended support. Align holes in the pole and adapter, put pin (3) through them and lock it with cotter pin (4).
-
Seite 11: Connection Schemes
Overall and installation dimensions, mm CONNECTION SCHEMES 1. Mains connection scheme. 2. Mains connection scheme for luminaire with DALI regulated control gear. -
Seite 12: Warranty
Transportation in manufacturer's package could be done by any mode of transport as long as protection from mechanical damage and precipitation is provided. ACCEPTANCE CERTIFICATE The luminaire meets the requirements of applicable EC directives. Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Company stamp... - Seite 13 More information can be found on our website https://www.ltcompany.com/en Hotline 0049 89 550 59 8611...
-
Seite 14: Sicherheitshinweise
MONTAGEANLEITUNG LIEFERSET - Leuchte, stk - 1 - Betriebsanleitung, stk - 1 - Paket, stk - 1 FUNKTION - Kragbalke Leuchte mit LED Lichtquelle ist für funktionelle und dekorative Außenbeleuchtung konzipiert. - Ein Lichtquellenersatz Produktionsstätte oder durch eine spezialisierte Reparaturleistung erhältlich. - Leuchte entspricht den Sicherheitsanforderungen IEC 60598-2-2, EN 55015. - Seite 15 1. Schalten Sie das Netzwerk aus. Packen Sie die Leuchte aus. 2. Das Netzkabel gemäß den angegebenen Abmessungen abisolieren. 3. Schließen Sie die Netzkabel unter Beachtung der Polarität an: L - "braun", N - "blau", GND ist grün-gelb. 4. Montage am Rohr. 4.1.
- Seite 16 5.1. Gebrauchtes Werkzeug 5.2. Installieren Sie die Kabelhalterung (1) an der Leuchte und befestigen Sie sie mit der Schraube (2) durch die Unterlegscheibe (3) und den Zwieback (4) (ziehen Sie die Schraube nicht fest an). 5.3. Hängen Sie die Luechte an das Kabel. Der Durchmesser des Kabels - 12 mm. Die Klemmplatten (5) mit den Schrauben (6) der Sicherungsscheiben (7) und der Unterlegscheiben (8) an der Halterung (1) anbringen und dabei die Lampe am Kabel befestigen.
- Seite 17 6.2. Schrauben Sie den Adapter (1) in den Leuchtenflansch (2), indem Sie zuerst das Leuchtenkabel hindurchführen (WICHTIG! Führen Sie diesen Vorgang durch, bevor Sie das Netzkabel an den Leuchtenkabelstecker anschließen). 6.3. Installieren Sie die Leuchte an der Aufhängevorrichtung. Richten Sie die Löcher in Rohr und Adapter aus, führen Sie den Stift (3) durch sie und verriegeln Sie ihn mit einem Splint (4).
- Seite 18 Gesamt- und Einbaumaße der Leuchte ANSCHLUSS SCHEMA 1. ANSCHLUSS SCHEMA 2. Netzanschlussschema für Leuchten mit DALI-geregelten Betriebsgeräten.rsion...
-
Seite 19: Garantie
Der Transport in der Herstellerverpackung kann mit jedem Transportmittel erfolgen, solange Schutz vor mechanischer Beschädigung und Niederschlag ist gegeben. ÜBERNAHME ZERTIFIKAT Die Leuchte erfüllt die Anforderungen der geltenden EU-Richtlinien. Herstellungsdatum_____________________________________________________________ Geprüft von_____________________________________________________________ Verpackt von_____________________________________________________________ Hersteller: LLC "IGC "Lighting Technologies" Firmenstempel Weitere Informationen finden Sie auf unserer Website https://www.ltcompany.com/de... - Seite 20 Hotline Nummer 0049 89 550 59 8611 06.07.2020 2:02:35...
