Motorschutzbügel/ Engine guard
BMW F 800 GS
Artikel Nr.: / Item-no.:
26540-102
schwarz/black
26540-104
rot/red
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

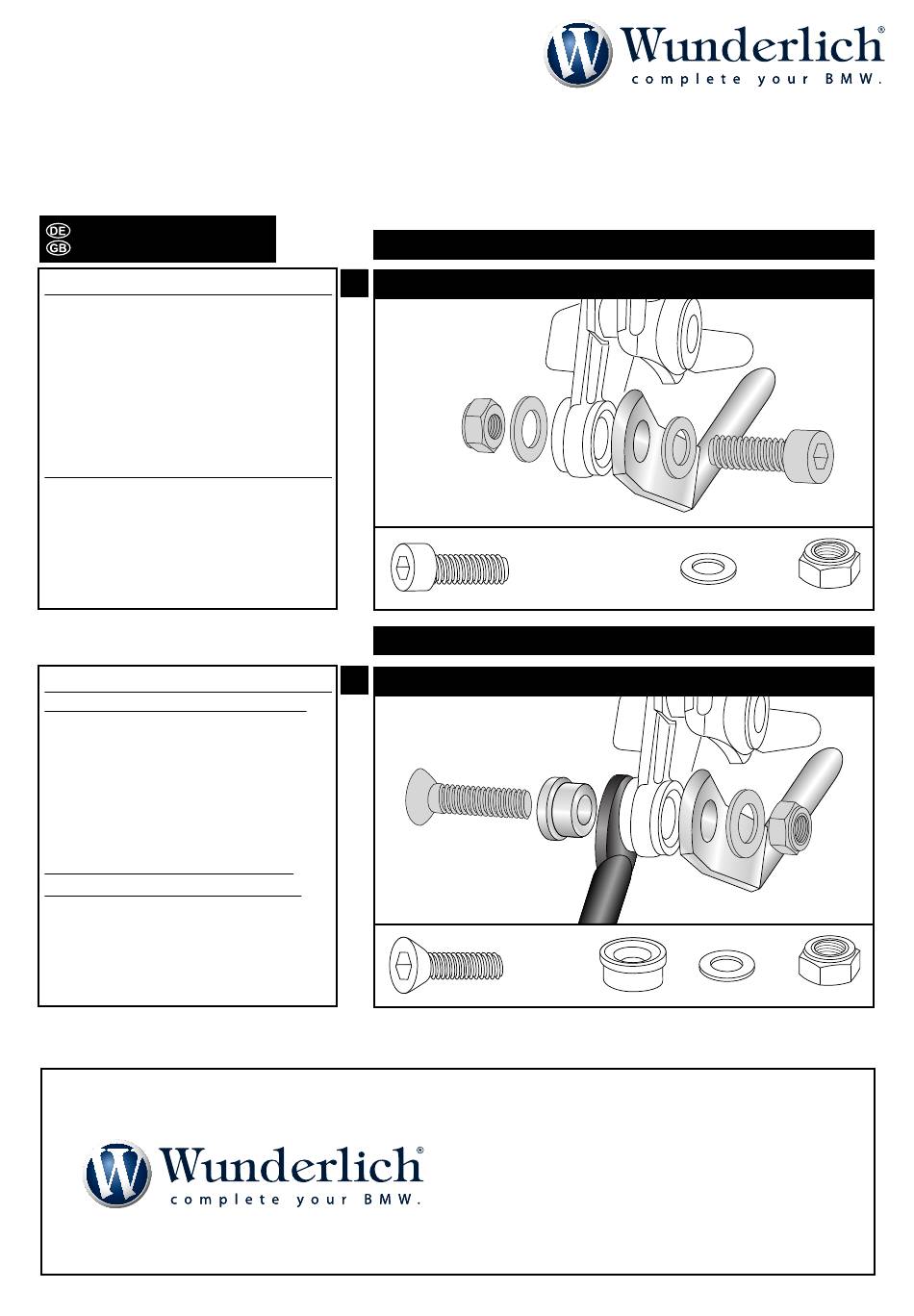

Montage Motorschutzbügel hinten unten:
Außen auf dem Ausleger unterhalb der
Fußraste. Mit den Zylinder-
schrauben M10 x 35, U-Scheiben ø10,5
und selbstsichernden Muttern M10
verschrauben.
HINWEIS:
Ist bereits ein Hauptständer montiert, siehe
Montageschritt 7.
Fastening of the engine guard rear bottom:
Outside on the tap below the footrest.
Use allen screws M10 x 35 with washers
ø10,5 and self-lock nuts M10.
NOTICE:
If a centre stand is already mounted, see
step 7.
Montage Motorschutzbügel hinten unten
zusammen mit einem Hauptständer:
An der freien Bohrungen im Ausleger
unterhalb der Fußraste. Von innen mit
den Senkschrauben M10 x 45 und
VA-Distanz ø25/20 x ø11 x 11mm. Von
außen mit U-Scheiben ø10,5 und selbst-
sichernden Muttern M10 verschrauben.
Fastening of the engine guard rear
bottom together with a centre stand:
Outside on the tap below the footrest.
Inside use countersunk screws M10 x 45
with VA-spacer ø25/20 x ø11 x 11mm.
Outside use washers ø10,5 and self-lock
nuts M10.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Please notice our enclosed service information.
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
