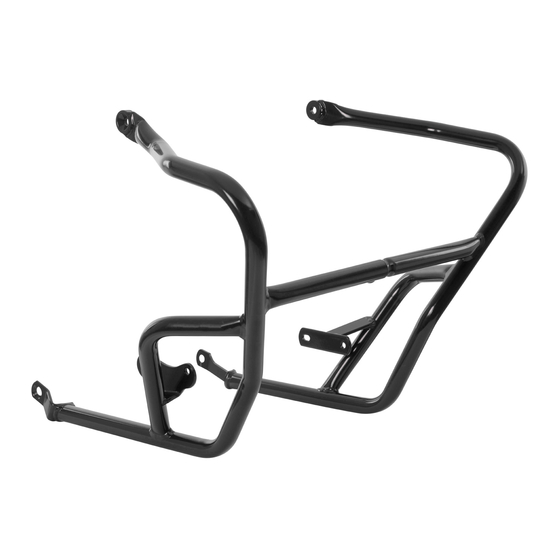

Motorschutzbügel/ Engine guard
BMW F 800 GS
Artikel Nr.: / Item-no.:
26540-102
schwarz/black
26540-104
rot/red
INHALT
CONTENTS
1
Motorschutzbügel links
1
Motorschutzbügel rechts
Schraubensatz:
2
Sechskantschraube M8 x 60
1
Sechskantschraube M8 x 40
1
Sechskantschraube M8 x 30
2
Senkschraube M10 x 110 - DAC 10.9
2
Senkschraube M10 x 45
2
Zylinderschraube Innensechskant M10 x 35
1
Stiftschraube M6 x 10
4
U-Scheiben ø 8,4
4
U-Scheibe ø 10,5
1
Aludistanz ø20 x ø11 x 48mm
1
Aludistanz ø20 x ø11 x 34mm
1
Aludistanz ø18 x ø9 x 15mm
2
Stahldistanzen ø16 x ø9 x 39mm
2
VA-Distanzen ø25/20 x ø11 x 11mm
2
selbstsichernde Mutter M10
4
Abdeckkappen M8
502653 00 xx
1
Engine guard, left
1
Engine guard, right
Screw kit:
2
hexagon screw M8 x 60
1
hexagon screw M8 x 40
1
hexagon screw M8 x 30
2
countersunk head allen screw M10 x 110 DAC 10.9
2
countersunk head allen screw M10 x 45
2
allen screw M10 x 35
1
grub screw M6 x 10
4
washer ø 8,4
4
washer ø 10,5
1
alu spacer ø20 x ø11 x 48mm
1
alu spacer ø20 x ø11 x 34mm
1
alu spacer ø18 x ø9 x 15mm
2
steel spacer ø16 x ø9 x 39mm
2
VA-spacer ø25/20 x ø11 x 11mm
2
self-lock nut M10
4
plastic caps M8
Produktionsdatum
date of production
1
Werbung
Verwandte Anleitungen für Wunderlich 26540-102
Inhaltszusammenfassung für Wunderlich 26540-102

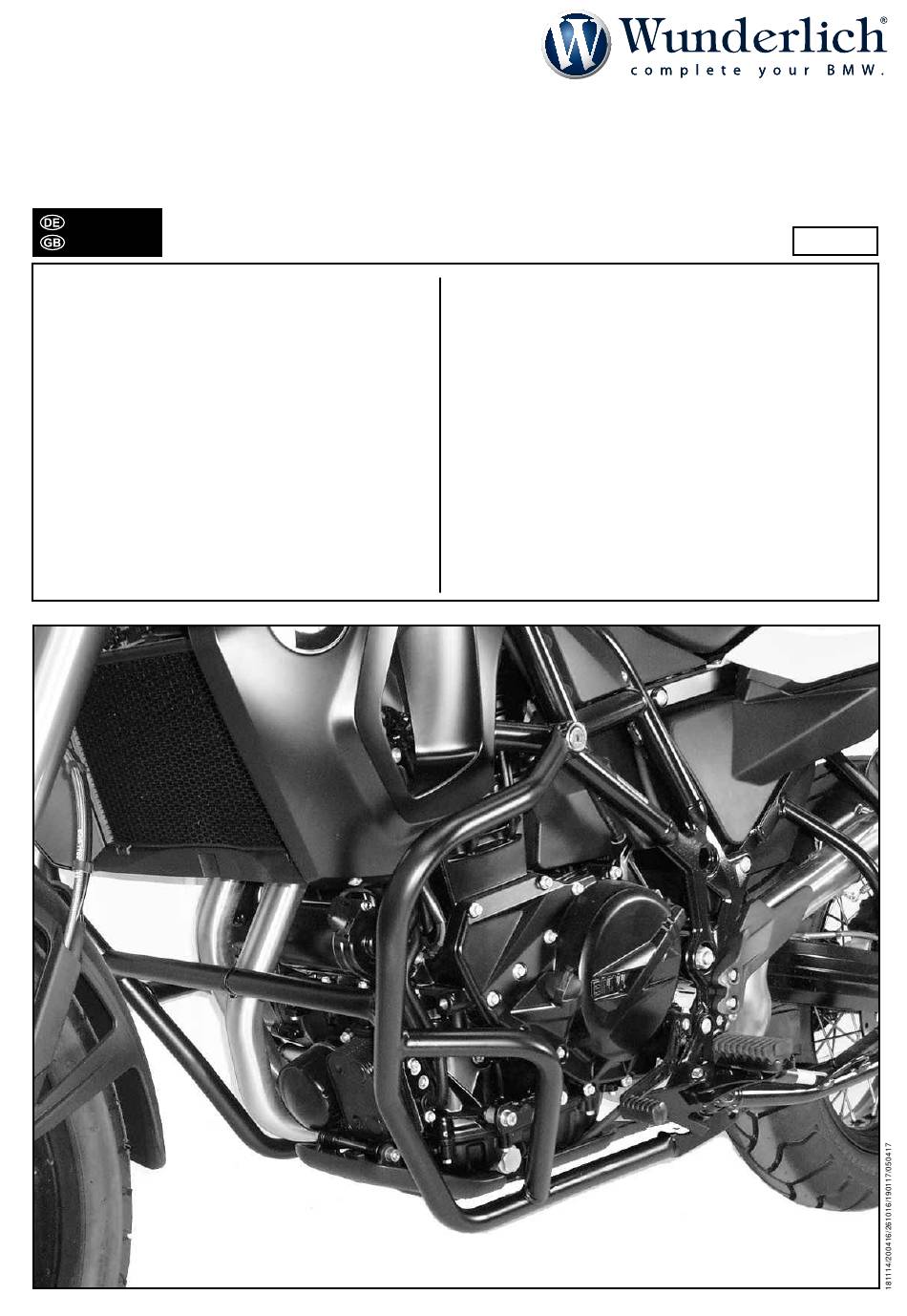

- Seite 1 Motorschutzbügel/ Engine guard BMW F 800 GS Artikel Nr.: / Item-no.: 26540-102 schwarz/black 26540-104 rot/red Produktionsdatum INHALT date of production CONTENTS Engine guard, left Motorschutzbügel links Motorschutzbügel rechts Engine guard, right Schraubensatz: Screw kit: Sechskantschraube M8 x 60 hexagon screw M8 x 60...
- Seite 2 Motorschutzbügel/ Engine guard BMW F 800 GS Artikel Nr.: / Item-no.: 26540-102 schwarz/black 26540-104 rot/red WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Seite 3 Motorschutzbügel/ Engine guard BMW F 800 GS Artikel Nr.: / Item-no.: 26540-102 schwarz/black 26540-104 rot/red MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels unten: An den freien Gewindebohrungen am Motorblock. Vorne mit der Sechskantschraube M8x40 und U-Scheibe ø8,4 verschrauben. Aludistanz ø18 x ø9 x 15 unterlegen.
-
