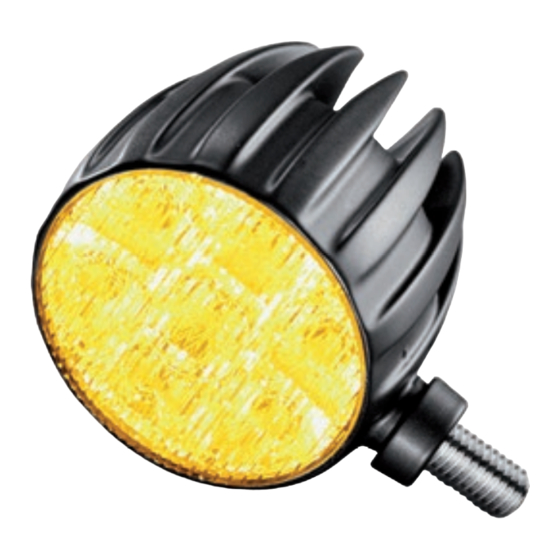

Wunderlich Dayron Anbauanleitung
Für harley-davidson pan america 1250 /special
Verwandte Anleitungen für Wunderlich Dayron
Inhaltszusammenfassung für Wunderlich Dayron

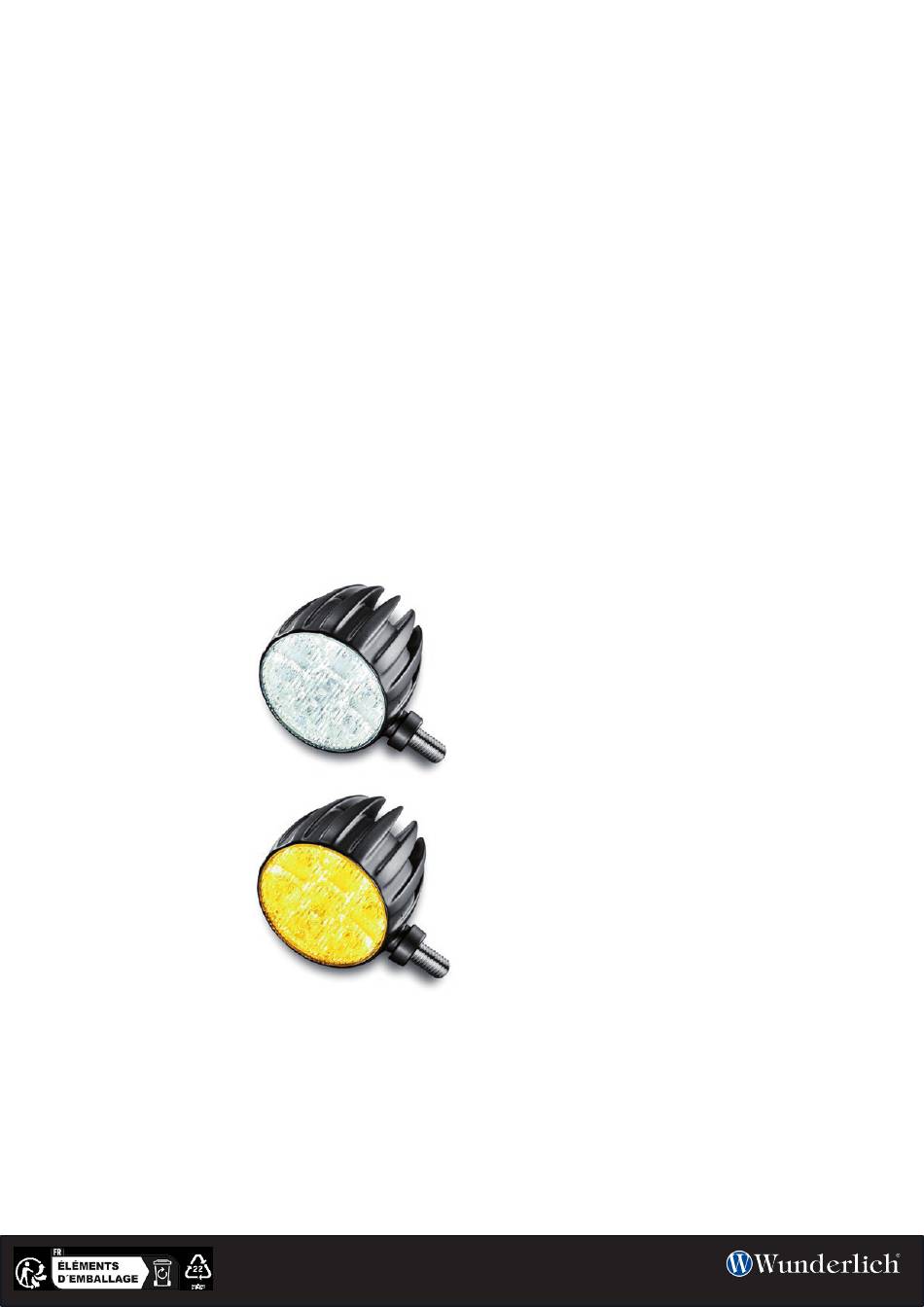

- Seite 1 Anbauanleitung Dayron ® Harley-Davidson Pan America 1250 /Special für Dayron ® Tagfahrlicht / Positionslicht Dayron ® Tagfahrlicht / Positionslicht mit Blinkfunktion...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Vorwort Warnhinweise Anbauvorschriften Tagfahrlichtsystem Dayron® 4.1 Lieferumfang 4.2 Benötigtes Werkzeug 4.3 Komponentenbeschreibung 4.4 Installation 4.5 Inbetriebnahme 4.6 Hinweise zum Betrieb 4.7 Technische Daten Pflegehinweise... -
Seite 3: Vorwort
Sie den Anbau selbst durchführen oder eine Fachkraft damit beauftragen möchten. Jeder Kellermann Dayron® verfügt über eine ECE-Zulassung, die durch die Zulassungsnummer auf dem Glas dokumentiert ist. Das bedeutet für Sie, dass Sie ihn bei korrektem Anbau ohne Eintragung in die Fahrzeugpapiere oder Vorführung bei einem technischen Überwachungsdienst verwenden... -
Seite 4: Warnhinweise
ACHTUNG! Vor dem Anbau ist der sichere Stand des Motorrades zu gewährleisten, da ein umstürzendes Motorrad zu Verletzungen und zu Schäden am Motorrad führen kann. Der Dayron® ist so zu befestigen, dass er in Fahrzeuglängsrichtung und horizontal abstrahlt. Die richtige Ausrichtung ist für die Sicherheit im Straßenverkehr notwendig und Bestandteil der Zulassung;... -
Seite 5: Tagfahrlichtsystem Dayron
Dayron® sind zugelassene Tagfahrlichter mit Positionslichtfunktion. Die Variante Dayron® beinhaltet zusätzlich die Blinkfunktion. Das DRL Device ist das intelligente Bindeglied zwischen den Dayron® Leuchten und der Motor- radelektronik. Es sorgt dafür, dass stets die gesetzlich vorgeschriebene Lichtkonfiguration gewährleistet ist und ermöglicht eine einfache Plug&Play-Installation des Tagfahrlichtsystems Dayron®. -
Seite 6: Komponentenbeschreibung
4.3 KOMPONENTENBESCHREIBUNG DRL-Device Blinkerkabel Dayron®-Kabel Kurven- Hauptscheinwerfer Lichtkabelbaum licht Hauptscheinwerfer Pluskabel Lichtsensor Programmierkabel Tagfahrlicht Blinker Lichtsensor Kurvenlicht... -
Seite 7: Installation
4.4 INSTALLATION Schritt 1 Sitzbank entfernen Schritt 2 Motorschutzwanne entfernen dazu Schrauben (Typ A) links und rechts sowie Schrauben (Typ B) unter der Wanne lösen Schritt 3 Seitenverkleidung hinten unterhalb des Tanks entfernen Schraube (Typ C) - Seite 8 4.4 INSTALLATION Schritt 4 Frontverkleidung entfernen, dazu gerade nach vorne ziehen Schritt 5 Verkleidung im Rahmen- dreieck entfernen Schraube (Typ D) Schritt 6 Wiederholen Sie Schritt 5 auf der rechten Seite Schritt 7 Blinkerstecker links ausstecken...
- Seite 9 4.4 INSTALLATION Schritt 8 Blinkerstecker rechts ausstecken Schritt 9 Kühlerverkleidung abnehmen dazu Schrauben lösen (1) Schraube (Typ E) (2) Schraube (Typ C) Schritt 10 Schritt 9 auf der anderen Seite wiederholen Schritt 11 Kühlerverkleidung auseinander bauen (1) Schrauben (Typ D) ganz herausdrehen (2) Schraube (Typ D) nur leicht lösen...
- Seite 10 4.4 INSTALLATION Schritt 12 Blinker abbauen dazu Schraube (Typ F) lösen und Kabel ausfädeln Schritt 13 Schritt 11 und 12 auf der rechten Seite wiederholen. Schritt 14 Haltesatz an Dayron anbauen Schritt 15 Haltesatz wie abgebildet am Dayron Scheinwerfer rechts montieren...
- Seite 11 4.4 INSTALLATION Schritt 16 Wiederholen Sie Schritt 15 auf der linken Seite Schritt 17 Dayron von unten vor den zwei freien Bohrungen des Blinkers platzieren. Schritt 18 Befestigen Sie die Dayron Scheinwerfer mit den beiliegenden Abdeckungen (rot markiert) und verschrauben Sie ihn von oben.
- Seite 12 4.4 INSTALLATION Schritt 21 Lichtkabelbaum in Schein- werfer einstecken und mit originalem Scheinwerferstecker verbinden Anschließend an geeigneter Stelle befestigen Achtung: Achten Sie darauf das die Lenkung nicht beein- trächtigt wird und das Kabel scheuerfrei befestigt ist Schritt 22 (nur bei Pan America Special) Kurvenlichtstecker abziehen Kurvenlicht Kabelbaum ein- stecken und mit originalem...
- Seite 13 4.4 INSTALLATION Schritt 24 Lichtsensor anbringen, dazu Schraube (Typ G) lösen und Lichtsensor mit original Schraube befestigen Kabel nach Links durchführen Schritt 25 DRL Device mit dem mitgelieferten Klebeband am Motorrad befestigen Schritt 26 Pluskabel unter dem hinteren Tankende durchfädeln und wie im Bild gezeigt verlegen Wichtig: Minuspol losschrauben...
- Seite 14 Schritt 28 Kühlerverkleidung links wieder anbauen Schritt 29 Schritt 28 auf der rechten Seite wiederholen und Dayron®-Kabel nach links durchfädeln und an geeigneter Stelle befestigen Schritt 30 Alle Kabel von vorne wie im Bild gezeigt nach Hinten unter dem Tank durch zum...
- Seite 15 4.4 INSTALLATION Schritt 31 Elektrischer Anschluss DRL Device Alle Stecker mit dem DRL Device verbinden 2 Blinker Stecker 2 Dayron® Stecker 1 Zentral Stecker 1 Lichtsensor Stecker 1 Kurvenlicht Stecker (nur bei Pan America Special) Schritt 32 Funktion der Blinker testen Leuchten die Blinker über...
-
Seite 16: Inbetriebnahme
Gewicht: 200g • Nennleistung Positionslicht: 3 W (0,2A) • L x B x H: 123 mm x 40 mm x 16 mm • Nennleistung Blinker (bei Dayron I): 17 W (1,5A) • Zulassung: ECE R10 • Spritzwassergeschützt • Farbe: schwarz matt •...
