Allgemein
1.4

Aufbau

1.4.1 Übersicht

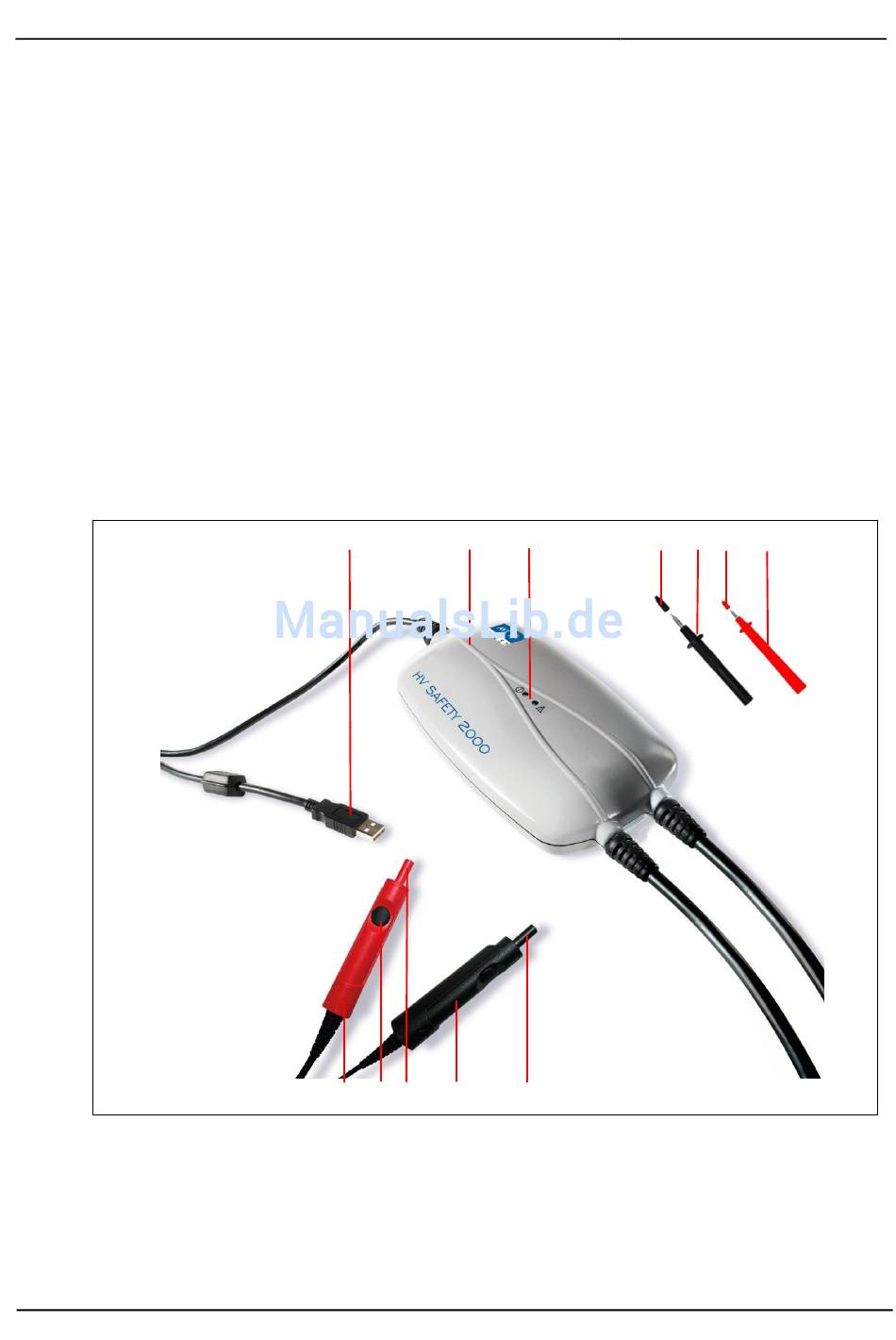

Das AVL DiTEST HV Safety 2000 besteht aus den Komponenten
(1) AVL DiTEST HV Safety-Messmodul
(2) LEDs, blau und rot/grün
(3) schwarze Schutzkappe zum Aufstecken auf die schwarze Prüfspitze
(4) schwarze Prüfspitze zum Aufstecken auf den schwarzen Prüfadapter
(5) rote Schutzkappe zum Aufstecken auf die rote Prüfspitze
(6) rote Prüfspitze zum Aufstecken auf den roten Prüfadapter
(7) Berührungsschutz am Prüfadapter rot
(8) Taster an Prüfadapter rot
(9) Prüfadapter rot
(10) Berührungsschutz am Prüfadapter schwarz
(11) Prüfadapter schwarz
(12) USB-Stecker
Bild 1-1
1-2
12 1
9 8 7
11
AVL DiTEST HV Safety 2000
2
3
10
4 5 6
