LEDs auf der Rückseite
7
9
11
13
LEDs auf der Rückseite

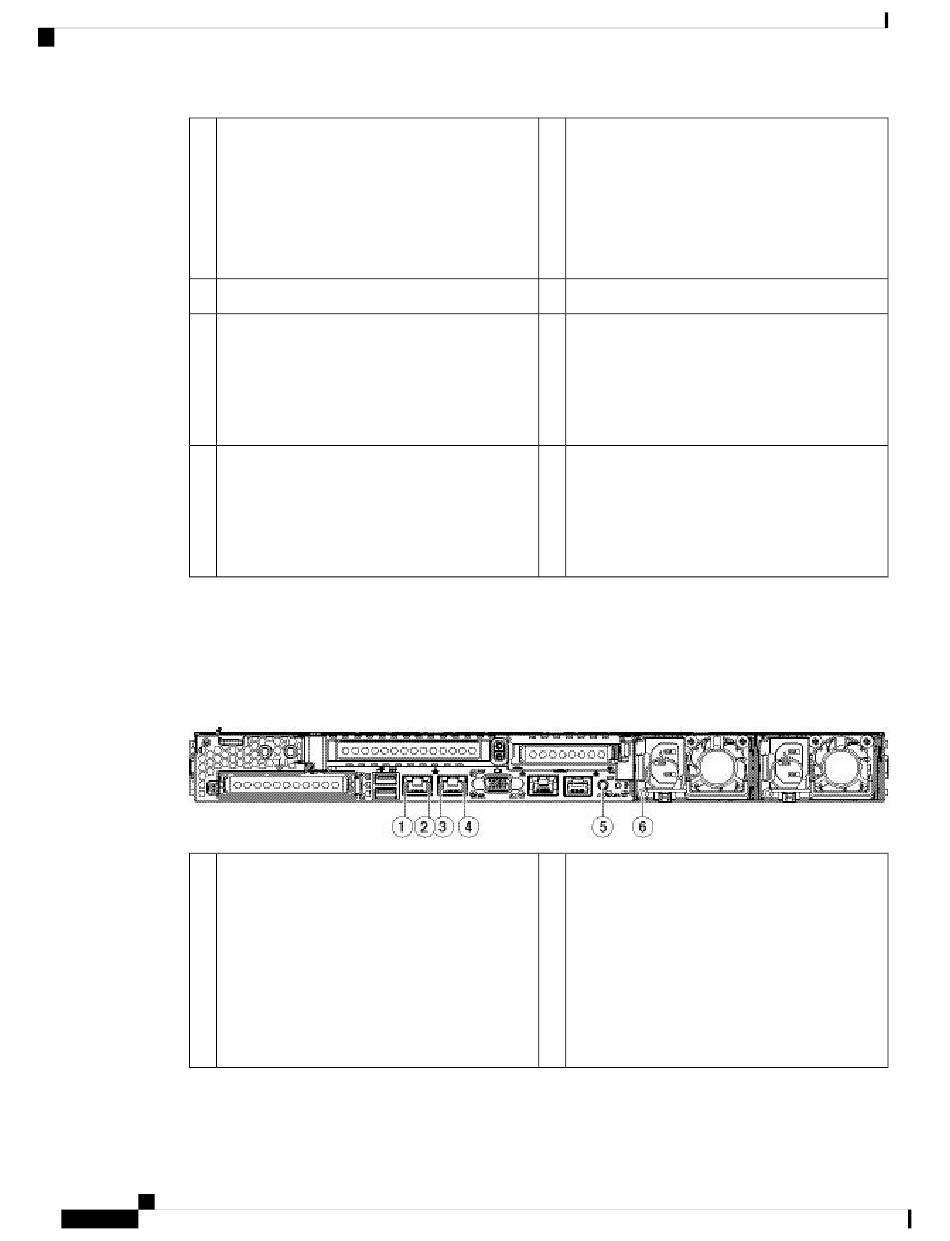

Die folgende Abbildung zeigt die LEDs der Rückseite und beschreibt deren Status.
Abbildung 9: LEDs an der Rückseite und ihr Status
1
Hardwareinstallationshandbuch für Cisco Firepower Management Center 1600, 2600 und 4600
12
Serieller Konsolen-Port (RJ-45-Steckverbinder)
Standardmäßig deaktiviert; verwenden Sie
stattdessen den VGA-Port und den USB-Port an
der Tastatur. Siehe Thema "Einrichten des
seriellen Zugriffs" im
Leitfaden zu den ersten
Schritten für Cisco Firepower Management
Center-Modelle 1600, 2600 und
770-W-Wechselstromnetzteil (PSU 1)
Gewindebohrungen für Erdungsklemme mit zwei
Löchern
eth3-Managementschnittstelle
(Optional) Unterstützung für
10-Gigabit-Ethernet-SFP+
SFP-10G-SR und SFP-10G-LR sind für die
Verwendung im FMC qualifiziert.
100-Mbit/s-/1-Gbit/s-/10-Gbit/s-Ethernet-Link
(Geschwindigkeit auf LAN1 und LAN2):
• Aus: Verbindungsgeschwindigkeit ist
100 Mbit/s
• Gelb: Verbindungsgeschwindigkeit ist
1 Gbit/s
• Grün: Verbindungsgeschwindigkeit ist
10 Gbit/s
8
Taste zur Geräteidentifizierung
4600.
10
770-W-Wechselstromnetzteil (PSU 2)
12
eth2-Managementschnittstelle
(Optional) Unterstützung für
10-Gigabit-Ethernet-SFP+
SFP-10G-SR und SFP-10G-LR sind für die
Verwendung im FMC qualifiziert.
14
Riser-Karte
Nicht unterstützt
100-Mbit/s-/1-Gbit/s-/10-Gbit/s-Ethernet-Linkstatus
2
(Geschwindigkeit auf LAN1 und LAN2):
• Aus: Es besteht keine Verbindung.
• Grün: Verbindung ist aktiv.
• Grün blinkend: Es besteht Datenverkehr auf
der aktiven Verbindung.
Überblick
