Anschlüsse

5.2.1 Verbindungsaufbau

Der Aufbau der Kommunikation zwischen
PC mit FSK-Modem oder Handterminal und
Stellungsregler erfolgt nach dem HART
Protokoll.
FSK-Modem Typ Viator
RS-232 nicht Ex
USB nicht Ex
Ist die Bürdenspannung des Reglers oder der
Leitstation nicht ausreichend, muss ein
Trennverstärker als Bürdenwandler zwi-
schengeschaltet werden.
Über das HART ® -Protokoll sind die ange-
koppelten Warten- und Feldgeräte mit ihrer
Adresse über Punkt-zu-Punkt oder Standard-
Bus (Multidrop) einzeln ansprechbar.
Punkt-zu-Punkt:
Die Busadresse/Aufrufadresse muss immer
auf Null (0) gesetzt sein.
Standard-Bus (Multidrop):
Im Standard-Bus (Multidrop) folgt der Stel-
lungsregler wie bei der Punkt-zu-Punkt-Ver-
bindung dem analogen Strom der Führungs-
größe. Diese Betriebsart ist z. B. für Split-
range-Betrieb (Reihenschaltung) von Stel-
lungsreglern geeignet. Die Busadresse/Auf-
rufadresse muss im Bereich 1 bis 15 liegen.
Hinweis:
Kommunikationsprobleme können entstehen,
wenn der Ausgang vom Prozessregler/Leit-
®
station nicht HART
Zur Anpassung kann die Z-Box (Bestell-
Nr. 1170-2374) zwischen Ausgang und
Kommunikationsanschluss eingefügt werden.
38
EB 8387-3
®
Bestell-Nr. 8812-0130
Bestell-Nr. 8812-0132
-konform ist.
An der Z-Box fällt eine Spannung von ca.
330 mV ab (entspricht 16,5 Ω bei 20 mA).
Alternativ können ein 250 Ω-Widerstand in
Reihe und ein 22 µF-Kondensator parallel
-
zum Analogausgang eingesetzt werden. Zu
beachten ist, dass sich dabei die Bürde für
den Reglerausgang erhöht.

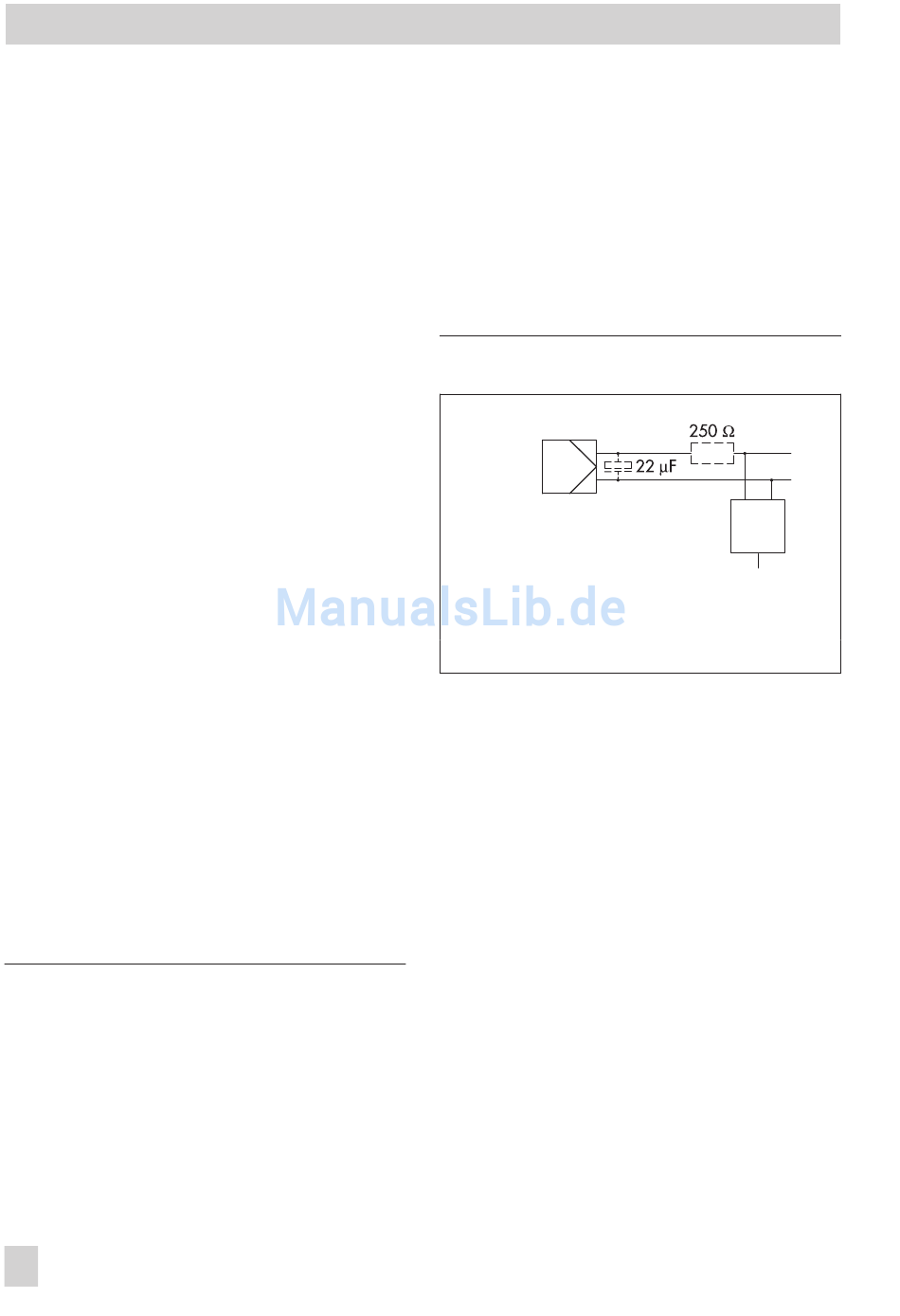

Bild 13 · Anpassung des Ausgangssignales
