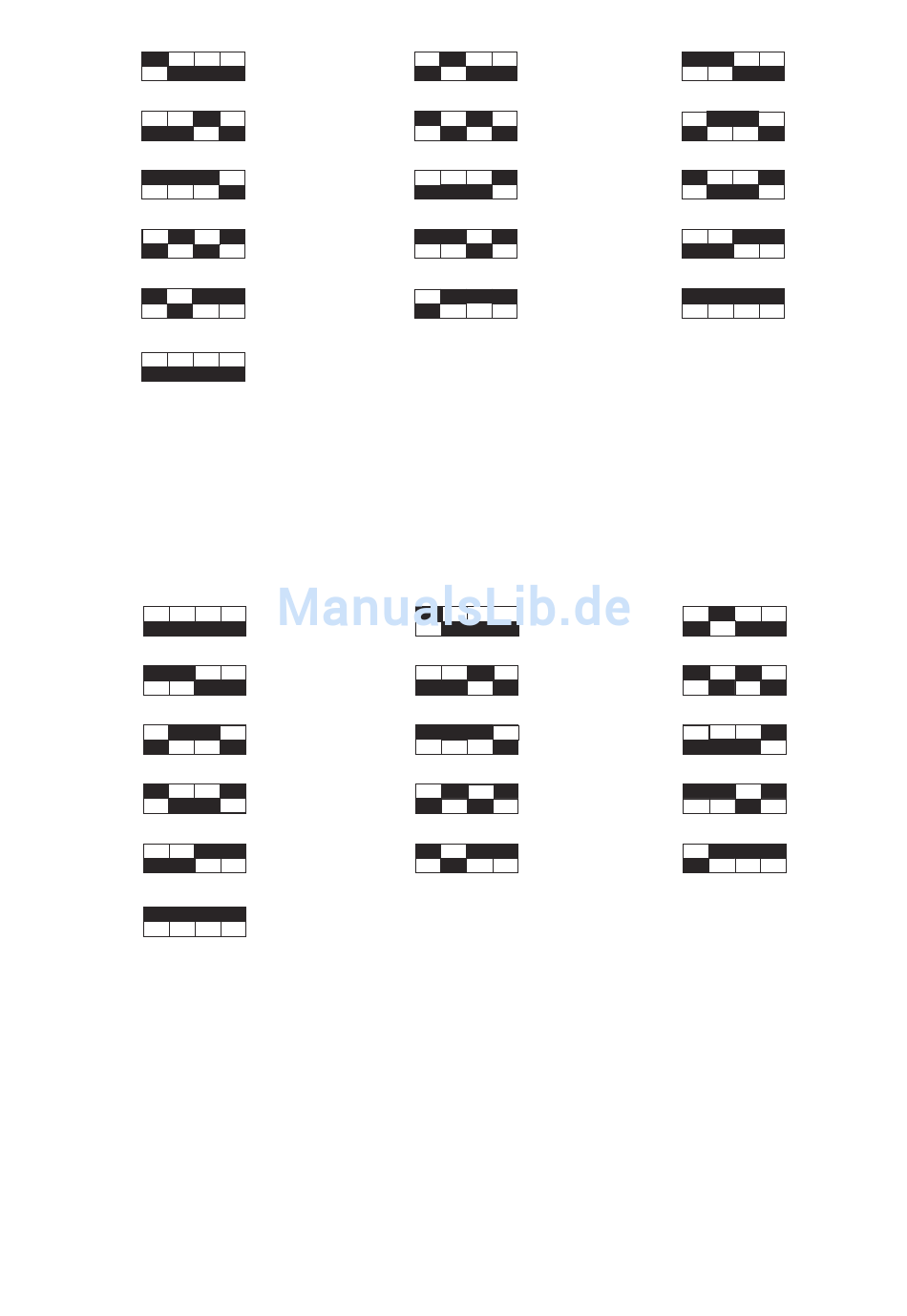

In der nachstehenden Tabelle sind die möglichen Einstellungen
hervorgehoben:
0.45 x In
0.60 x In
0.75 x In
0.85 x In
1.00 x In
OFF
Die Toleranz beträgt bei den Einstellwerten ±20%.
6.3.1.1.2. Wahl der Ansprechzeit (to>)
Die Ansprechzeit der Schutzfunktion wird mit den 4 Dip-Schal-
tern von Abb. 2 Pos. H eingestellt.
Es sind folgende Einstellungen möglich: 0... 0,75 s mit Schritten
von 0,05 s.
In der nachstehenden Tabelle sind die möglichen Einstellungen
hervorgehoben:
to>= 0
to>= 0.15
to>= 0.30
to>= 0.45
to>= 0.60
to>= 0.75
Die Schutzfunktion Io> ist aktiviert, wenn in mindestens zwei
Phasen ein Strom größer 0,2 x In bzw. in einer einzigen Phase
von mehr als 0,4 x In fließt, wobei In der Bemessungsstrom der
Phasenstromsensoren ist. Diese Schutzfunktion wird deaktiviert,
wenn der Phasenstrom größer als 3 x In ist.
Die Toleranz beträgt bei den Ansprechzeiten ±20% bzw. ±30
ms.
22/40 - 647008/032 - 2000/05 de-fr
Le tableau qui suit met en évidence les possibles valeurs
programmables:
0.50 x In
0.65 x In
0.75 x In
0.90 x In
1.05 x In
La tolérance sur les valeurs de seuil est de ±20
6.3.1.1.2. Choix du temps de déclenchement (to>)
Le temps de déclenchement de la protection se règle en
agissant sur les 4 DIP switches fig. 2 réf. H.
Sont possibles les réglages suivants: 0... 0,75 s avec pas de
0,05 s.
Le tableau qui suit met en évidence les possibles valeurs
programmables:
to>= 0.05
to>= 0.20
to>= 0.35
to>= 0.50
to>= 0.65
La fonction de protection Io> est active quand un courant
supérieur à 0,2 x In circule dans au moins deux phases ou
quand un courant supérieur à 0,4 x In circule sur une seule
phase, où In est le courant assigné des C.S. de phase. Cette
même fonction est inhibée quand le courant de phase est
supérieur à 3 x In.
La tolérance sur les temps de déclenchement est de ±20 % ou
de ±30 ms.
0.55 x In
0.70 x In
0.80 x In
0.95 x In
1.10 x In
to>= 0.10
to>= 0.25
to>= 0.40
to>= 0.55
to>= 0.70
