Bedienungsanleitung
DE

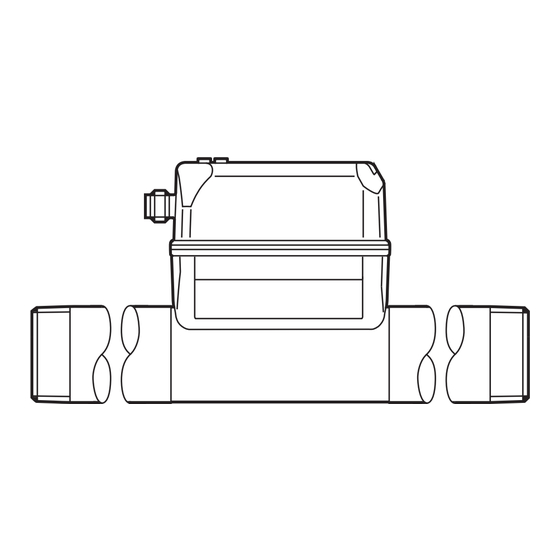

Durchflussmessgerät Druckluft / Gase
SD25xx
SD55xx
SD56xx
SD58xx
SD65xx
SD66xx
SD68xx
SD85xx
SD86xx
SD95xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm SD25 Serie

  • Seite 1 Bedienungsanleitung Durchflussmessgerät Druckluft / Gase SD25xx SD55xx SD56xx SD58xx SD65xx SD66xx SD68xx SD85xx SD86xx SD95xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������5 1�1 Verwendete Symbole �������������������������������������������������������������������������������������5 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������5 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������6 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������7 3�1 Druckgeräterichtlinie (DGRL)�������������������������������������������������������������������������7 3�2 Einsatzbereich �����������������������������������������������������������������������������������������������7 4 Funktion ���������������������������������������������������������������������������������������������������������������8 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������8 4�2 Schaltausgang �����������������������������������������������������������������������������������������������9 4�3 Analogausgang ��������������������������������������������������������������������������������������������10 4�4 Verbrauchsmengenüberwachung [ImP] ������������������������������������������������������12 4�4�1 Zählerstand �����������������������������������������������������������������������������������������12 4�4�2 Zählerreset �����������������������������������������������������������������������������������������12 4�4�3 Verbrauchsmengenüberwachung durch Impulssignale ����������������������13...
  • Seite 3 8�3 Erweiterte Funktionen EF ����������������������������������������������������������������������������24 8�4 Untermenü OUT1 ����������������������������������������������������������������������������������������25 8�5 Untermenü OUT2 ����������������������������������������������������������������������������������������27 8�6 Untermenü CFG ������������������������������������������������������������������������������������������29 8�7 Untermenü MEM, DIS����������������������������������������������������������������������������������31 8�8 Untermenü COLR, SIM��������������������������������������������������������������������������������33 9 Inbetriebnahme ��������������������������������������������������������������������������������������������������35 10 Parametrierung ������������������������������������������������������������������������������������������������35 10�1 Parametriervorgang allgemein ������������������������������������������������������������������36 10�1�1 Untermenü anwählen �����������������������������������������������������������������������36 10�1�2 Wechsel zur Prozesswertanzeige (RUN-Modus) �����������������������������36 10�1�3 Verriegeln / Entriegeln ����������������������������������������������������������������������36 10�1�4 Timeout ���������������������������������������������������������������������������������������������37 10�2 Einstellungen für Durchflussüberwachung ������������������������������������������������37...
  • Seite 4 10�6�4 Standard-Maßeinheit für Druck ��������������������������������������������������������41 10�6�5 Messwertdämpfung ��������������������������������������������������������������������������42 10�6�6 Schaltlogik der Ausgänge �����������������������������������������������������������������42 10�6�7 Medium für Geräte SDx6xx ��������������������������������������������������������������42 10�6�8 Schleichmengenunterdrückung ��������������������������������������������������������42 10�6�9 Normbedingungen ����������������������������������������������������������������������������42 10�6�10 Nullpunkt-Kalibrierung Druck ����������������������������������������������������������42 10�6�11 Schriftfarbe Display �������������������������������������������������������������������������43 10�6�12 Schalt- / Rückschaltverzögerung ����������������������������������������������������43 10�6�13 Fehlerverhalten der Ausgänge �������������������������������������������������������44 10�6�14 Werkseinstellung wiederherstellen �������������������������������������������������44 10�7 Diagnose-Funktionen ��������������������������������������������������������������������������������45 10�7�1 Min- / Maxwerte ablesen ������������������������������������������������������������������45...
  • Seite 5: Vorbemerkung

    1 Vorbemerkung Ausführliche Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www�ifm�com� 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�...
  • Seite 6: Sicherheitshinweise

    2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anfor- derungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�...
  • Seite 7: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Gerät überwacht den Normvolumenstrom von Betriebsdruckluft und / oder technischen Gasen (→ 3.2 Einsatzbereich)� Es erfasst die 5 Prozessgrößen Strömungsgeschwindigkeit, Durchflussmenge, Verbrauchsmenge, Medientemperatur und Druck� Alle Angaben gelten für Normvolumenstrom nach DIN ISO 2533, d�h� Volumen- strom bei 1013 mbar, 15 °C und 0 % relative Luftfeuchtigkeit�...
  • Seite 8: Funktion

    4 Funktion • Der Durchfluss wird durch ein kalorimetrisches Messsystem überwacht, die Messsignale werden durch die Elektronik ausgewertet� • Als zusätzliche Prozesswerte erfasst das Gerät den Druck und die Medientem- peratur bei Durchfluss� • Das Gerät verfügt über eine IO-Link-Schnittstelle� •...
  • Seite 9: 4�2 Schaltausgang

    4.2 Schaltausgang OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestell- ten Schaltgrenzen (Durchfluss, Temperatur oder Druck)� Dabei kann zwischen Hysterese- und Fensterfunktion gewählt werden� Beispiel für Durchflussüberwachung: Hysteresefunktion Fensterfunktion SP = Schaltpunkt FH = oberer Grenzwert rP = Rückschaltpunkt FL = unterer Grenzwert HY = Hysterese FE = Fenster...
  • Seite 10: 4�3 Analogausgang

    4.3 Analogausgang Das Gerät gibt ein Analogsignal aus, das proportional ist zur Durchflussmenge, zur Medientemperatur bzw� zum Druck� Innerhalb des Messbereichs liegt das Analogsignal bei 4���20 mA� Der Messbereich ist skalierbar: • [ASP2] legt fest, bei welchem Messwert das Ausgangssignal 4 mA beträgt� •...
  • Seite 11 [mA] FOU=On 21,5 20,5 FOU=OFF cr�UL UL cr�OL [% MEW] [bar] [°C] [°F] Abb� 1: Ausgangskennlinie Analogausgang nach Norm IEC 60947-5-7� Analogsignal Messwert (Durchfluss, Temperatur oder Druck) Erfassungsbereich Anzeigebereich Messbereich Skalierter Messbereich Durchfluss Druck Temperatur MAW: Messbereichsanfangswert bei nicht skaliertem Messbereich� (Bei Einstellung einer Schleichmengenunterdrückung für Q: Signalausgabe ab MAW + LFC →...
  • Seite 12: 4�4 Verbrauchsmengenüberwachung [Imp]

    4.4 Verbrauchsmengenüberwachung [ImP] Das Gerät besitzt einen internen Mengenzähler (= Totalisator)� Er summiert fort- laufend die Verbrauchsmenge und stellt diesen Prozesswert sowohl am Display als auch über die IO-Link Schnittstelle zur Verfügung� Zur Überwachung der Verbrauchsmenge können Impulssignale oder ein Schaltsi- gnal (Vorwahlzähler) ausgegeben werden�...
  • Seite 13: 4�4�3 Verbrauchsmengenüberwachung Durch Impulssignale

    4.4.3 Verbrauchsmengenüberwachung durch Impulssignale Der Ausgang gibt jedes Mal ein Impulssignal aus, wenn die unter [ImPS] einge- stellte Durchflussmenge (Impulswertigkeit) erreicht ist� OUT1 und OUT2 können nicht gleichzeitig für die Impulsausgabe genutzt werden� 4.4.4 Verbrauchsmengenüberwachung durch Vorwahlzähler Der Ausgang gibt ein Schaltsignal aus, wenn die unter [ImPS] eingestellte Durch- flussmenge erreicht ist�...
  • Seite 14: 4�5 Messwertdämpfung

    4.5 Messwertdämpfung Mit der Dämpfungszeit [dAP�F] und [dAP�P] kann eingestellt werden, nach wieviel Sekunden bei einer plötzlichen Änderung des Durchflusswertes / des Druckwertes das Ausgangssignal 63 % des Endwertes erreicht� Die eingestellte Dämpfungszeit bewirkt eine Beruhigung der Schaltausgänge, der Analogausgänge, des Displays und der Prozesswertübertragung über die IO-Link-Schnittstelle�...
  • Seite 15: 4�8 Schriftfarbe Display

    4.8 Schriftfarbe Display Über den Parameter [coL�x] kann die Schriftfarbe des Displays eingestellt werden: • Dauerhafte Festlegung der Display-Farbe: - bk/wh (schwarz/weiß) - yellow (gelb) - green (grün) - red (rot) • Farbwechsel von rot nach grün oder umgekehrt (Abb� 2): - r-cF (Display-Farbe rot zwischen Grenzwerten cFL���cFH) - G-cF (Display-Farbe grün zwischen Grenzwerten cFL���cFH) cFL = unterer Grenzwert...
  • Seite 16: 4�9�1 Zusatzfunktionen Über Io-Link

    Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 4.9.1 Zusatzfunktionen über IO-Link Folgende Funktionen sind nur über die IO-Link Schnittstelle mit Hilfe einer Para- metriersoftware verfügbar: Blinken AN / Standardkommando zur Lokalisierung des Sensors in der Anlage�...
  • Seite 17: 5�2 Einbaulage

    5.2 Einbaulage 5.2.1 Ein- und Auslaufstrecken Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u� ä� beein- trächtigen die Funktion des Geräts� ► Abstände zwischen Sensor und Störeinflüssen einhalten: Störeinfluss Abstand zum Sensor Änderungen des 10 x Rohrdurchmesser Rohrdurchmessers 90°-Krümmer 10 x Rohrdurchmesser zwei 90°-Krümmer, eine Ebene 15 x Rohrdurchmesser zwei 90°-Krümmer, zwei Ebenen...
  • Seite 18: 5�2�2 Ausrichtung

    5.2.2 Ausrichtung Abb� 1: Ausrichtung der Messstrecke und des Gerätes 1: Messstrecke senkrecht, Gerät beliebig 2: Messstrecke waagerecht, Gerät senkrecht 3: Messstrecke rechts, Gerät seitlich liegend 4: Vermeiden: Messstrecke links, Gerät seitlich liegend 5.3 Einbau in Rohrleitungen ► Gerät entsprechend der Durchflussrichtung (Pfeil auf dem Gerät) in Rohrleitung einsetzen: ►...
  • Seite 19: Elektrischer Anschluss

    Bauform Anzugsdrehmoment SD5xxx 50 Nm SD6xxx, SD8xxx 100 Nm SD2xxx, SD9xxx 150 Nm 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: OUT2 OUT1 Farbkennzeichnung nach DIN EN 60947-5-2 BK: schwarz;...
  • Seite 20 Beispielschaltungen: 2 x p-schaltend 2 x n-schaltend 1 BN 1 BN 2 WH 2 WH 4 BK 4 BK 3 BU 3 BU 1 x p-schaltend / 1 x analog 1 x n-schaltend / 1 x analog 1 BN 1 BN 2 WH 4 BK 4 BK...
  • Seite 21: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 und 2: Schaltzustand LEDs • LED 1 = Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 geschaltet ist) • LED 2 = Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 geschaltet ist) 3: TFT-Display • Anzeige aktueller Prozesswerte (Durchflussmenge, Temperatur, Druck, Totalisator) •...
  • Seite 22: Menü

    8 Menü 8.1 Prozesswertanzeige (RUN) Es besteht die Möglichkeit im laufenden Betrieb zwischen drei Prozesswertanzei- gen zu wechseln: ► Taste [▲] oder [▼] drücken. > Das Display wechselt zwischen der Standard-Anzeige und zwei weiteren Ansichten� > Nach 30 Sekunden wechselt das Gerät zurück in die Standard-Anzeige� Running���...
  • Seite 23: 8�2 Hauptmenü

    8.2 Hauptmenü Prozesswertanzeige (RUN) ImPS1 ImPR1 ASP2 ImPS2 DIn2 AEP2 ImPR2 rES, rTo, Info, OUT1, OUT2, CFG, MEM, DIS, COLR, SIM Erläuterung der Parameter → 8.4 Untermenü OUT1 und → 8.5 Untermenü OUT2 Die angezeigten Parameter ändern sich bei Veränderung der Werkseinstel- lung im Untermenü...
  • Seite 24: 8�3 Erweiterte Funktionen Ef

    8.3 Erweiterte Funktionen EF Hauptmenü Parameter Erläuterung und Einstell- möglichkeiten - - - - Werkseinstellung wiederherstellen rES.T Zurücksetzen des Totalisators 2 h 3 h 4 h 5 h ... Info Anzeige Geräteinformationen - - - - Info OUT1 Konfiguration Ausgang 1 OUT1 OUT2 Konfiguration Ausgang 2...
  • Seite 25: 8�4 Untermenü Out1

    8.4 Untermenü OUT1 Hauptmenü SEL1 FLOW TEMP PRES Hno Hnc Fno Fnc ImP OFF Info OUT1 ImPS1 OUT2 ImPR1 OUT1 FOU1 OU On OFF COLR...
  • Seite 26 Erläuterung Untermenü OUT1 Parameter Erläuterung und Einstellmöglichkeiten SEL1 Standard-Messgröße für Auswertung durch OUT1: FLOW (Duchfluss) oder TEMP (Temperatur) oder PRES (Druck) Ausgangsfunktion für OUT1: • Durchfluss: Hno, Hnc, Fno, Fnc, ImP • Temperatur: Hno, Hnc, Fno, Fnc • Druck: Hno, Hnc, Fno, Fnc Hno = Schaltsignal mit Hysteresefunktion Schließer (normally open) Hnc = Schaltsignal mit Hysteresefunktion Öffner (normally closed) Fno = Schaltsignal mit Fensterfunktion Schließer (normally open)
  • Seite 27: 8�5 Untermenü Out2

    8.5 Untermenü OUT2 Hauptmenü Info OUT1 SEL2 FLOW TEMP PRES OUT2 Hno Hnc Fno Fnc In.D ASP2 ImPS2 DIn2 AEP2 ImPR2 COLR OUT2 FOU2 OU On OFF Die angezeigten Parameter ändern sich bei Veränderung der Werkseinstel- lung im Untermenü OUT2�...
  • Seite 28 Erläuterung Untermenü OUT2 Parameter Erläuterung und Einstellmöglichkeiten SEL2 Standard-Messgröße für Auswertung durch OUT2: FLOW (Duchfluss) oder TEMP (Temperatur) oder PRES (Druck) Ausgangsfunktion für OUT2: • Durchfluss: Hno, Hnc, Fno, Fnc, I, ImP • Temperatur: Hno, Hnc, Fno, Fnc, I • Druck: Hno, Hnc, Fno, Fnc, I Hno = Schaltsignal mit Hysteresefunktion Schließer (normally open) Hnc = Schaltsignal mit Hysteresefunktion Öffner (normally closed) Fno = Schaltsignal mit Fensterfunktion Schließer (normally open)
  • Seite 29: 8�6 Untermenü Cfg

    8.6 Untermenü CFG Hauptmenü uni.F l/min m/s ft /h ft /m ft/s uni.T °C °F Info uni.P kPa bar psi OUT1 - - - dAP.F OUT2 - - - dAP.P PnP nPn MEdi Ar CO2 N2 AIR - - - - - - rEF.P COLR...
  • Seite 30 Erläuterung Untermenü CFG Parameter Erläuterung und Einstellmöglichkeiten uni�F Standard-Maßeinheit für Durchfluss uni�T Standard-Maßeinheit für Temperatur uni�P Standard-Maßeinheit für Druck dAP�F Messwertdämpfung für Durchfluss dAP�P Messwertdämpfung für Druck Schaltlogik der Ausgänge MEdi Medienauswahl (nur für SDx6xx verfügbar) Schleichmengenunterdrückung (Low flow cut-off) rEF�P Normdruck, auf den sich Mess- und Anzeigewerte für Durchfluss bezie- hen�...
  • Seite 31: 8�7 Untermenü Mem, Dis

    8.7 Untermenü MEM, DIS Hauptmenü Lo�F ��� Hi�F ��� ��� Lo�T Info Hi�T ��� OUT1 ��� Lo�P OUT2 ��� Hi�P diS�L L2�Temp L2�Pres L2.Totl L3�TP COLR diS�U d1 d2 d3 diS�R 0 90 180 270 diS�B 25 50 75 100 OFF...
  • Seite 32 Erläuterung Untermenü MEM Parameter Erläuterung und Einstellmöglichkeiten Lo�F Minimal-Wert des im Prozess gemessenen Durchflussvolumens Hi�F Maximal-Wert des im Prozess gemessenen Durchflussvolumens Lo�T Minimal-Wert der im Prozess gemessenen Temperatur Hi�T Maximal-Wert der im Prozess gemessenen Temperatur Lo�P Minimal-Wert des im Prozess gemessenen Drucks Hi�P Maximal-Wert des im Prozess gemessenen Drucks Erläuterung Untermenü...
  • Seite 33: 8�8 Untermenü Colr, Sim

    8.8 Untermenü COLR, SIM Hauptmenü coL�F bk/wh red green yellow r-cF G-cF - - - cFH�F - - - cFL�F coL�T bk/wh red green yellow r-cF G-cF Info - - - cFH�T OUT1 - - - cFL�T OUT2 coL�P bk/wh red green yellow r-cF G-cF - - - cFH�P - - -...
  • Seite 34: Erläuterung Untermenü Colr

    Erläuterung Untermenü COLR Die angezeigten Parameter ändern sich bei Veränderung der Werkseinstel- lung im Untermenü OUT1 und OUT2� Parameter Erläuterung und Einstellmöglichkeiten coL�F Schriftfarbe des Displays für Durchflusswert cFH�F oberer Grenzwert für Farbwechsel bei Durchflussmessung cFL�F unterer Grenzwert für Farbwechsel bei Durchflussmessung coL�T Schriftfarbe des Displays für Temperaturwert cFH�T...
  • Seite 35: Inbetriebnahme

    9 Inbetriebnahme Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsver- zögerungszeit von ca� 1 s befindet sich das Gerät im RUN-Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� • Während der Bereitschaftsverzögerungszeit sind die Ausgänge entsprechend der Programmierung geschaltet: - EIN bei Schließerfunktion (Hno / Fno) - AUS bei Öffnerfunktion (Hnc / Fnc)�...
  • Seite 36: 10�1 Parametriervorgang Allgemein

    Funktionen, die ausschließlich über die IO-Link-Schnittstelle einstellbar sind: → 4.9.1� 10.1 Parametriervorgang allgemein 1� Wechsel vom RUN-Modus ins Hauptmenü [●] 2� Anwahl des gewünschten Parameters [▲] oder [▼] 3� Wechsel in Einstellmodus [●] 4� Verändern des Parameterwertes [▲] oder [▼] > 1 s 5�...
  • Seite 37: 10�2 Einstellungen Für Durchflussüberwachung

    ► [▲] und [▼] gleichzeitig 10 s lang drücken bis [�� Set Menu lock] angezeigt wird� Während des Betriebs: [�� Lock via key] wird angezeigt, wenn versucht wird, Parameterwerte zu ändern� Entriegeln: ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist� ►...
  • Seite 38: 10�3 Einstellungen Für Verbrauchsmengenüberwachung

    10.3 Einstellungen für Verbrauchsmengenüberwachung 10.3.1 Mengenüberwachung durch Impulssignal OUT1 oder OUT2 ► [SELx] wählen und FLOW einstellen� Menü OUTx: ► [oux] wählen und Impulsausgabe einstellen: ImP [SELx] ► [ImPSx] wählen und Impulswertigkeit einstellen (= Durchflussmenge, [oux] bei der jeweils ein Impuls ausgegeben wird): [ImPSx] [ImPRx] 1�...
  • Seite 39: 10�3�6 Zählerreset Durch Externes Signal

    10.3.6 Zählerreset durch externes Signal ► [ou2] wählen und In.D einstellen. Menü OUT2: ► [DIn2] wählen und Zählerreset-Signal einstellen: [ou2] [DIn2] - HIGH = Reset bei High-Signal - LOW = Reset bei Low-Signal - +EDG = Reset bei steigender Flanke - –EDG = Reset bei fallender Flanke >...
  • Seite 40: 10�5 Einstellungen Für Drucküberwachung

    10.5 Einstellungen für Drucküberwachung 10.5.1 Grenzwertüberwachung OUT1 oder OUT2 / Hysteresefunktion ► [SELx] wählen und PRES einstellen� Menü OUTx: ► [oux] wählen und Schaltsignal einstellen: [SELx] [oux] - Hno = Hysteresefunktion / Schließer - Hnc = Hysteresefunktion / Öffner [SPx] [rPx] ►...
  • Seite 41: 10�6 Benutzereinstellungen (Optional)

    10.6 Benutzereinstellungen (optional) 10.6.1 Standard-Anzeige ► [diS�L] wählen und Prozesswertanzeige einstellen: Menü DIS: [diS�L] - L1 = aktueller Prozesswert für Durchfluss [diS�U] - L2�Temp = aktueller Prozesswert für Durchfluss und Temperatur [diS�R] - L2�Pres = aktueller Prozesswert für Durchfluss und Druck - L2�Totl = aktueller Prozesswert für Durchfluss und Totalisator [diS�B]...
  • Seite 42: 10�6�5 Messwertdämpfung

    10.6.5 Messwertdämpfung ► [dAP�F] für Durchflussmessung oder [dAP�P] für Druckmessung wählen Menü CFG: und Dämpfungskonstante in Sekunden einstellen (τ-Wert 63 %). [dAP�x] 10.6.6 Schaltlogik der Ausgänge ► [P-n] wählen und PnP oder nPn einstellen� Menü CFG: [P-n] 10.6.7 Medium ► [MEdi] wählen und Medium einstellen: Ar (Argon), CO2 (Kohlendioxid), Menü...
  • Seite 43: 10�6�11 Schriftfarbe Display

    10.6.11 Schriftfarbe Display ► [coL�F] für Durchfluss oder [coL�T] für Temperatur oder [col�P] für Druck Menü COLR: wählen und Schriftfarbe des Prozesswerts in der Standard-Anzeige [coL�x] einstellen: [cFH�x] [cFL�x] - bk/wh = dauerhaft schwarz/weiß [coL�V] - yellow = dauerhaft gelb - green = dauerhaft grün - red = dauerhaft rot...
  • Seite 44: 10�6�13 Fehlerverhalten Der Ausgänge

    10.6.13 Fehlerverhalten der Ausgänge ► [FOU1] wählen und Fehlerverhalten für Ausgang 1 einstellen: Menü OUT1: [FOU1] Schaltausgang - On = Ausgang 1 schaltet im Fehlerfall EIN� Menü OUT2: - OFF = Ausgang 1 schaltet im Fehlerfall AUS� [FOU2] - OU = Ausgang 1 schaltet unabhängig vom Fehlerfall wie mit den Parametern festgelegt�...
  • Seite 45: 10�7 Diagnose-Funktionen

    10.7 Diagnose-Funktionen 10.7.1 Min- / Maxwerte ablesen ► [Lo�x] oder [Hi�x] wählen um den jeweils höchsten oder niedrigsten Menü MEM: gemessenen Prozesswert anzuzeigen: [Lo�x] [Hi�x] - [Lo�F] = Minimal-Wert des im Prozess gemessenen Durchflussvolumens - [Hi�F] = Maximal-Wert des im Prozess gemessenen Durchflussvolumens - [Lo�T] = Minimal-Wert der im Prozess gemessenen Temperatur - [Hi�T] = Maximal-Wert der im Prozess gemessenen Temperatur...
  • Seite 46: Betrieb

    Ereignis mit der höchsten Priorität angezeigt� Bei Ausfall eines Prozesswertes stehen die anderen Prozesswerte weiterhin zur Verfügung� Über IO-Link stehen zusätzliche Diagnosefunktionen zur Verfügung → IODD Schnittstellbeschreibung unter www.ifm.com Beschreibung Fehlerbehebung ERROR ERROR Gerät defekt / Funkti- FOU Gerät tauschen�...
  • Seite 47 Beschreibung Fehlerbehebung ERROR Pressu- Fehler Druckmes- FOU Druckmessung re Error sung überprüfen� Gerät tauschen� ERROR Flow Fehler Strömungs- FOU Strömungsmessung Error messung überprüfen� Gerät tauschen� ERROR Temp Fehler Temperatur- FOU Temperaturmessung Error messung überprüfen� Gerät tauschen� cr�OL Critical Kritische Überschrei- FOU Durchflussbereich / over tung des Erfassungs-...
  • Seite 48: Wartung, Instandsetzung Und Entsorgung

    Beschreibung Fehlerbehebung Lock via Einstelltasten am Gerät entriegeln → Gerät verriegelt, 10�1�3 Parameteränderung verweigert� Lock via Parametrierung über Parametrierung über commu- Tasten gesperrt, IO-Link Kommunikati- nication Parametrierung über on abschließen� IO-Link Kommunikati- on ist aktiv� Lock via Einstelltasten über Gerät über IO-Link system Parametriersoftware Schnittstelle mittels...
  • Seite 49: Werkseinstellung

    14 Werkseinstellung Menü Parameter Werkseinstellung Benutzer- Einstellung OUT1 SEL1 FLOW SP1 / FH1 20 % rP1 / FL1 19 % ImPS1 SD55xx SD56xx 0,0001 m SD65xx (0,005 scf) SD66xx SD58xx 0,000005 l SD68xx 0,000010 l SD8xxx 0,001 m SD9xxx (0,04 scf) SD2xxx ImPR1 FOU1...
  • Seite 50 Menü Parameter Werkseinstellung Benutzer- Einstellung ImPS2 SD55xx SD56xx 0,0001 m SD65xx (0,005 scf) SD66xx SD58xx 0,000005 l SD68xx 0,000010 l SD8xxx 0,001 m SD9xxx (0,04 scf) SD2xxx ImPR2 DIn2 +EDG FOU2 uni.F uni.T SDxxx0 °C SDxxx1 °F uni.P SDxxx0 bar SDxxx1 psi dAP.F 0,6 s...
  • Seite 51 Menü Parameter Werkseinstellung Benutzer- Einstellung 0,02 m SD5xxx (0,7 scfh) 0,1 m SD6xxx (4 scfh) 0,3 m SD8xxx (11 scfh) 0,5 m SD9xxx (18 scfh) 2,0 m SD2xxx (71 scfh) rEF.P 1013 mbar rEF.T 15 °C diS.L L3.TP diS.U diS.R diS.B COLR coL.F...
