Inhaltszusammenfassung für ifm SI0551

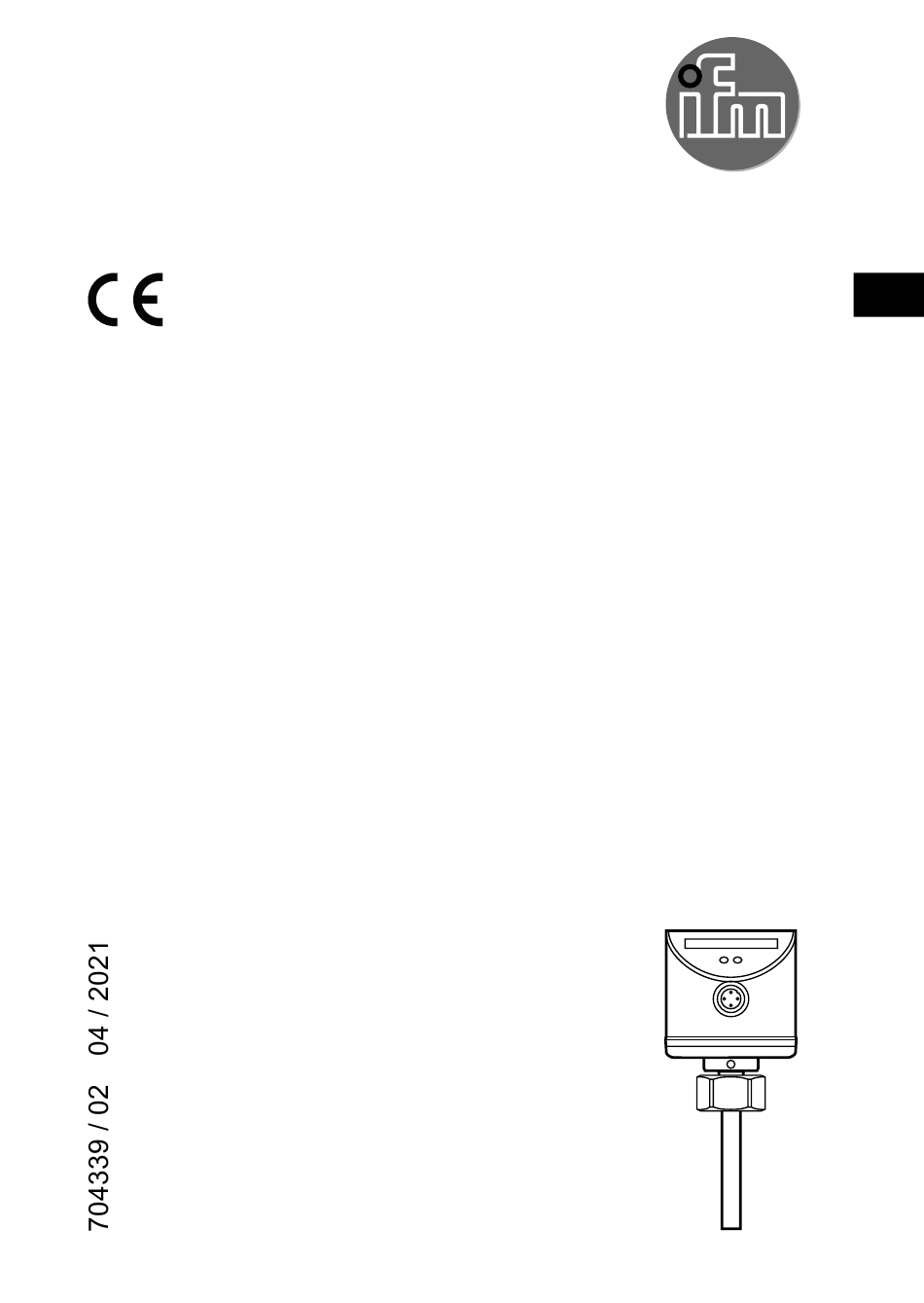

- Seite 1 Bedienungsanleitung Strömungswächter SI0551 SI5004...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ���������������������������������������������������������������������� 3 2 Bestimmungsgemäße Verwendung���������������������������������������������� 4 2�1 Einsatzbereich �������������������������������������������������������������������������� 4 2�2 Funktionsweise �������������������������������������������������������������������������� 4 3 Montage���������������������������������������������������������������������������������������� 5 3�1 Montageort �������������������������������������������������������������������������������� 5 3�2 Störeinflüsse im Leitungssystem ����������������������������������������������� 6 3�3 Montagevorgang������������������������������������������������������������������������ 6 4 Elektrischer Anschluss������������������������������������������������������������������ 7 5 Bedien- und Anzeigeelemente������������������������������������������������������ 7 6 Inbetriebnahme und Einstellungen für Wasser �����������������������������... -
Seite 3: Vorbemerkung
Vorbemerkung • Eine Handlungsanweisung wird durch „►” gekennzeichnet: Beispiel: ► Prüfen, ob das Gerät sicher funktioniert. • Eine Reaktion auf die Handlung wird durch „>” gekennzeichnet: Beispiel: > LED 9 leuchtet. 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Bestimmungsgemäße Verwendung
2 Bestimmungsgemäße Verwendung 2.1 Einsatzbereich Das Gerät überwacht die Strömung in flüssigen Medien. 2.2 Funktionsweise Das Gerät erfasst nach dem kalorimetrischen Messprinzip die Strömungs- geschwindigkeit und setzt sie in ein analoges Ausgangssignal um (4���20 mA)� Das Ausgangssignal folgt der Kennlinie des Sensors. Es zeigt wie die LED-Kette die relative Strömungsgeschwindigkeit innerhalb des Erfassungsbereichs�... -
Seite 5: Montage
Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozess- anschlüsse� • Adapter sind gesondert als Zubehör zu bestellen� Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm- Adaptern gewährleistet� • Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar. 3.1 Montageort Generell •... -
Seite 6: 3�2 Störeinflüsse Im Leitungssystem
3.2 Störeinflüsse im Leitungssystem Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u. ä. führen zu Verwirbelungen des Mediums. Dies beeinträchtigt die Funktion des Geräts. Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen: 5...10 x D 3...5 x D Flow High Flow High 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9... -
Seite 7: Elektrischer Anschluss
► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: 1 BN n.c. 2 WH 3 BU Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 3 = BU (blau), 2 = WH (weiß) n.c. = nicht belegt 5 Bedien- und Anzeigeelemente Flow High... -
Seite 8: Inbetriebnahme Und Einstellungen Für Wasser
6 Inbetriebnahme und Einstellungen für Wasser (Für andere Medien als Wasser → 7.1: Low Flow-Abgleich). ► Versorgungsspannung einschalten� > Alle LEDs leuchten auf und verlöschen wieder schrittweise. Damit befindet sich das Gerät im Betriebsmodus� ► Normalströmung in der Anlage fließen lassen� ►... -
Seite 9: Zusätzliche Einstellungen (Optional)
7 Zusätzliche Einstellungen (optional) 7.1 Low Flow-Abgleich Wird das Gerät in anderen Medien als Wasser eingesetzt, sollten Sie das Gerät zusätzlich an die Minimalströmung anpassen� Achtung: Der folgende Abgleich darf nur nach dem High Flow-Abgleich durchge- führt werden� Führen Sie folgende Schritte aus: ►... -
Seite 10: Fehler Beim Abgleich
8 Fehler beim Abgleich Ist der Abgleich nicht möglich, blinken alle LEDs rot. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus� Mögliche Ursachen / Abhilfe: ► Kapitel 3 Montage lesen. Prüfen, ob alle Fehler bei der Montage� Vorgaben erfüllt worden sind� Der Abstand zwischen Maximalströmung ►... -
Seite 11: Wartung
10 Wartung Wartungsempfehlung: ► Sensorspitze von Zeit zu Zeit auf Ablagerungen überprüfen� ► Mit einem weichen Tuch reinigen. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen� Weitere Informationen unter www�ifm�com...
