Inhaltszusammenfassung für Vivotek MD7530

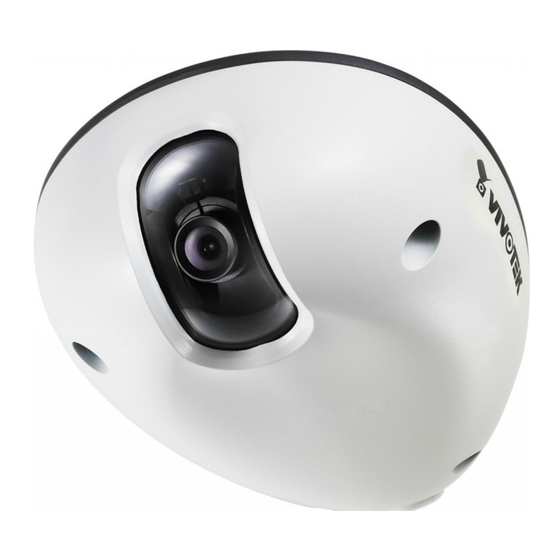

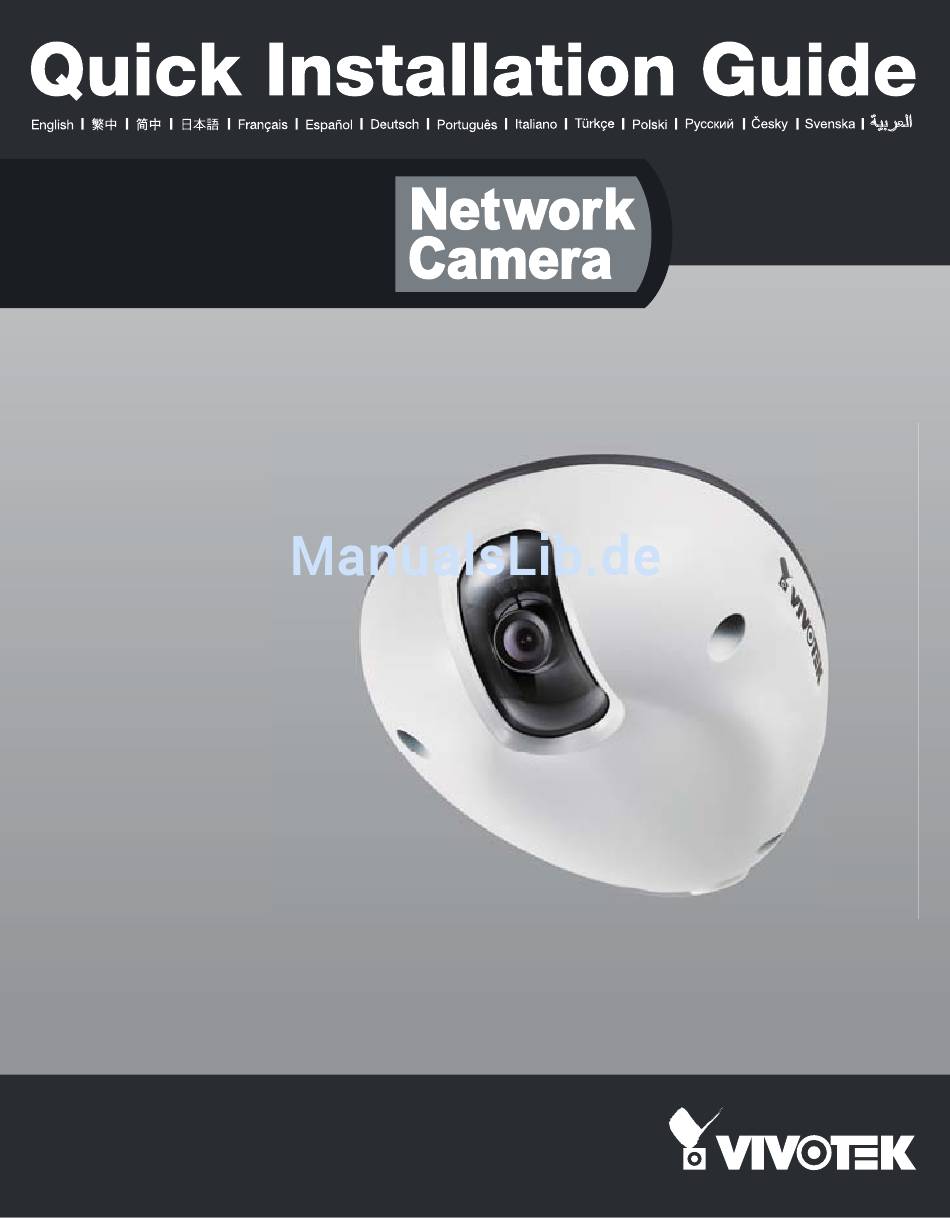

- Seite 1 MD7530/7530D MD7560/7560D Vandal-proof . Mobile Surveillance...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Hinweise zur Betriebstemperatur siehe Benutzeranleitung. Rauchentwicklung oder ungewöhnlichem Geruch sofort abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern Unterlagen abstellen. nicht anfassen. Keine Fremdkörper, z. B. Nadeln, in Netzwerkkamera nicht fallen die Netzwerkkamera einführen. -
Seite 3: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren MD7530 / MD7560 or MD7530D / MD7560D Allgemein E/A Anschlussleiste (Mit Stromkabel) (PoE) Ethernet 10/100 RJ45 Anschluss Mikrofoneingang (rosa) Stromkabelbuchse (schwarz) Ausrichtungsaufkleber Software-CD Erdung / Schrauben Kurzinstallationsanleitung / Garantiekarte Schraubendreher Silica-Gel / RJ45 Buchse an Buchse Steckvorrichtung DE - 62... -
Seite 4: Beschreibung Der Teile
Notieren Sie sich die MAC- Adresse, bevor Sie die Kamera installieren. Network Camera Model No: MD7530 MAC:0002D107258A RoHS This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. -
Seite 5: Hardwareinstallation
Hardwareinstallation Benutzen Sie zuerst den beiliegenden Schraubendreher, um das Kuppelgehäuse von der Kamera zu entfernen. Legen Sie Ihre MicroSD/SDHC Karte ein, falls nötig. Manipulationssichere Schraube Haubenabdeckung Gummistopper Kamerasockel Befolgen Sie dann die folgenden Schritte, um die Kamera zu befestigen – entweder an der Decke oder an einer Wand: 1. - Seite 6 Wandbefestigung Bitte ziehen Sie alle Schrauben fest an, um Feuchtigkeit zu vermeiden. Anbringen des Erdungsdrahtes Wie in der folgenden Abbildung gezeigt, befestigen Sie eine Seite des beiliegenden Erdungsdrahtes bitte an der Schraubenöffnung und führen Sie die andere Seite des Erdungsdrahtes danach in den Boden.
-
Seite 7: Netzwerkverwendung
Netzwerkverwendung Allgemeine Verbindung (ohne PoE) (MD7530D / MD7560D) 1. Wenn Sie externe DI-Geräte verwenden, stellen Sie die Verbindung vom allgemeinen I/O An- schlussblock her. 2. Verwenden Sie die mitgelieferten RJ45 Buchse an Buchse Steckvorrichtung, um die Netzwerk- kamera an einen Schalter anzuschließen. Verwenden Sie Kategorie 5 Kreuzungskabel, wenn die Netzwerkkamera direkt an einen PC angeschlossen wird. - Seite 8 Netzwerkverwendung Power over Ethernet (PoE) (MD7530 / MD7560) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ether- netkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels.
-
Seite 9: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfl äche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC-Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet Explorer mit der Netz-... - Seite 10 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live – Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der oftware-CD. Objektiv einstellen Zum Einstellen des Betrachtungswinkels Stellen Sie die Linse auf einen gewünschten Sichtwinkel wie auf dem unten stehenden Diagramm ein.
-
Seite 11: Feineinstellung Des Kamerafokus
Feineinstellung des Kamerafokus Der Fokus dieser Netzwerkkamera ist ab Werk auf 1,0m bis unendlich eingestellt. Falls Sie Objekte näher als 1,0m fokussieren möchten oder die Linse den Fokus verloren hat, stellen Sie sie bitte in der folgenden Weise ein. 1. Lösen Sie die Sperrschraube der Linse. 2. - Seite 12 P/N:625011800G Ver1.0 Copyright 2010 VIVOTEK INC. All rights reserved.
