BETRIEBSANLEITUNG

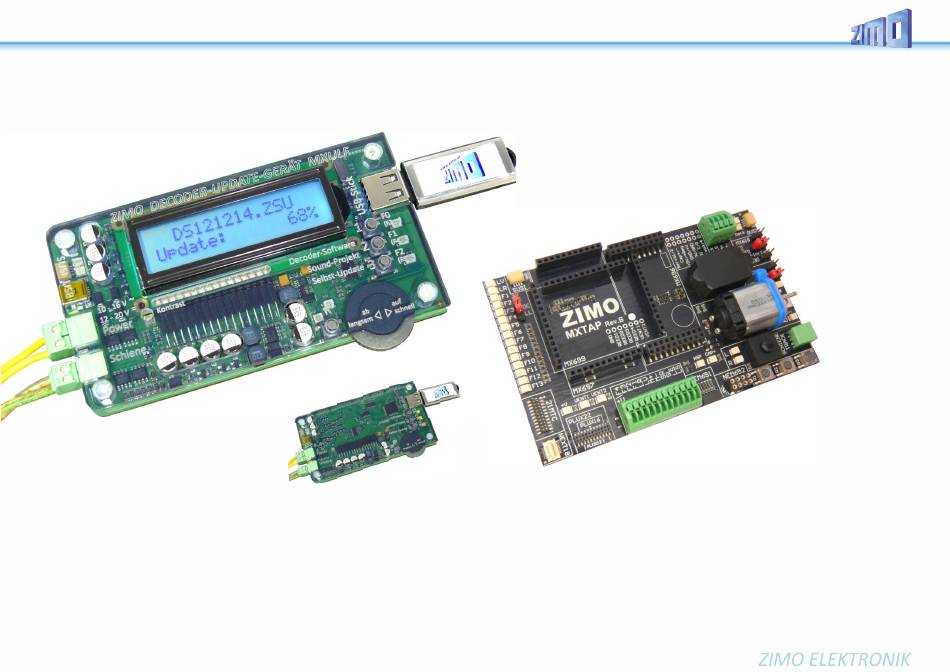

MXULFA (mit Display)
MXULF (ohne Display),
derzeit nicht im Angebot
Decoder-Update- und Sound-Lade-Geräte
MXULF
MXULFA
und
und:
Test- und Anschluss-Platinen
MXULF, MXULFA
(Software-Ausbaustufe 6)
MXTAPS, MXTAPV
, Test- und Anschluss-Platinen
BETRIEBSANLEITUNG ...................................................................................................................................................... 1
1.
Leistungsübersicht MXULFA .................................................................................................................................. 2
2.
Technische Daten ................................................................................................................................................... 2
3.
Die Bedienelemente des MXULF / MXULFA .......................................................................................................... 2
4.
Selbst-Update des MXULF oder MXULFA ............................................................................................................. 4
5.
Decoder-Software-Update ...................................................................................................................................... 4
6.
Decoder-Sound-Laden ........................................................................................................................................... 5
7.
Synchron-Update für Zubehördecoder MX820, MX821 .......................................................................................... 6
8.
Fahrbetrieb mit MXULFA ........................................................................................................................................ 7
9.
CV-Programmieren/-Auslesen SERV PROG / OP PROG ..................................................................................... 7
10.
Ladecode Lesen / Programmieren.......................................................................................................................... 8
11.
Die Decoder-Anschlussplatinen MXTAPS bzw. V .................................................................................................. 8
12.
Anwendung des MXULF(A) mit dem Computer .................................................................................................... 10
Anhang: Konformitäts- und Garantieerklärung................................................................................................................... 12
.
MXTAPS, MXTAPV
Zur Erstauslieferung im Dezember 2011 - 2011 12 20
bis April 2012
SW-Ausbaustufe 2 - SW-Version 0.22 - 2012 11 10
SW-Ausbaustufe 3 - SW-Version 0.32 - 2012 12 20
SW-Ausbaustufe 4 - SW-Version 0,40 - 2013 03 12
SW-Ausbaustufe 5 -- SW-Version 0.50 - 2013 08 20
Dortmund 2014 Ausgabe 2014 04 06
SW-Version 0.61 2014 05 20
Ausbaustufe 6 - 2015 07 05
SW-Version 0.70 - 2016 08 01
SW-Version 0.85 - 2020 01 20
Erweiterung auf MS - 2020 02 20
MXTAPV Test-und-Anschlussplatine
AUSGABEN
.
0.56.03 - 2013 11 20
2014 03 13
2014 10 10
2015 01 22
2015 08 24
2015 11 25
2016 03 11
2016 08 18
2016 09 01
2020 07 01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ZIMO MXULF
Inhaltszusammenfassung für ZIMO MXULF
-
Seite 1: Inhaltsverzeichnis
Angebot BETRIEBSANLEITUNG ..............................1 Leistungsübersicht MXULFA ..........................2 Decoder-Update- und Sound-Lade-Geräte Technische Daten ..............................2 Die Bedienelemente des MXULF / MXULFA ......................2 MXULF MXULFA Selbst-Update des MXULF oder MXULFA ......................4 Decoder-Software-Update ............................4 (Software-Ausbaustufe 6) Decoder-Sound-Laden ............................ -
Seite 2: Leistungsübersicht Mxulfa
>> Hinweise zum Selbst-Update siehe nächste Seite! - Synchron-Update (paralleles Laden der Software) für die Zubehördecoder MX820, MX821, Lang-Drücken R-Taste (3 sek.): Eintritt in das Menü (nur am MXULFA sichtbar; am MXULF ohne Kon- - Betrieb des MXULF über das USB-Device-Interface (alternativ zur Verwendung des USB-Sticks). - Seite 3 Decoder-Update-und-Sound-Lade-Geräte MXULF, MXULFA Seite 3...
-
Seite 4: Selbst-Update Des Mxulf Oder Mxulfa
Digitalsystem die Programmierungen CV #144 = 0 und CV #29, Bit 2 = 0 vorgenommen werden. Die neue Software für MXULF in Form eines .zip-Files wird von der ZIMO Website www.zimo.at unter „Update & Sound“ - „Update - Decoder-Update-Gerät MXULF“ heruntergeladen. Dieses .zip-file muss Der Update-Vorgang (Ausgangslage für Beschreibung: Anschlüsse vom MXULF abgetrennt):... -
Seite 5: Decoder-Sound-Laden
Falls sich mehrere MS-Update-Dateien auf dem USB-Speicher befinden, wird nur die erste Datei in decoder. der Liste angezeigt. Nach Drücken der Taste 1, zeigt das MXULF automatisch die Liste der Update- In diesem Fall wird der Großbahn-Decoder über seine eigene SUSI-Schnittstelle mit dem SUSI-Stecker Dateien auf dem USB-Stick an. -
Seite 6: Synchron-Update Für Zubehördecoder Mx820, Mx821
Decoder-Update-und-Sound-Lade-Geräte , Test- und Anschluss-Platinen Das MXULFA wird mit einem USB-Kabel an den Computer angeschlossen, auf dem die ZIMO ZSP (o- Mit dem Synchron-Update können die Zubehördecoder in der Anlage verbleiben, das Decoder-Update- der ZPP KONFIG) Software läuft. Die Stromversorgung für den MXULFA ist immer erforderlich, ein Gerät MXULF(A) wird anstelle der Digitalzentrale angeschlossen und sendet allen Zubehördecodern... -
Seite 7: Fahrbetrieb Mit Mxulfa
Das MXULFA ist auch eine kleine Zentrale mit max. 2 A. Dadurch können nach dem Soundladen oder Das MXULFA ist nicht nur ein Modul zur Aktualisierung von ZIMO-Decodern, sondern auch ein Modul CV-Programmieren Testfahrten absolviert werden. Für den Fahrbetrieb ist das MXULFA (Ausführung mit zum Lesen und Programmieren von CVs. -
Seite 8: Ladecode Lesen / Programmieren
Die grundlegenden Merkmale dieser Platinen sind: Es handelt sich dabei um einen einfachen Prozess:: - Träger der Gegenstecker für alle Schnittstellen, die bei ZIMO Decodern verwendet werden, d.s. PluX12, - - Auslesen der ID-Nummer des Decoders: CV-Werte #250, 251, 252 und 253. -
Seite 9: Typische Anwendungen
MXULF, an einem Schienenausgang eines ZIMO Basisgerätes oder auch einer anderen Digitalzentrale angeschlossen. Es ist keine weitere Versorgung notwendig. Bei Bedarf werden die „SUSI“-Stecker von MXULF und MXTAP miteinander verbunden: über „SUSI“ ist ein wesentlich schnelleres Sound-Laden möglich als über die „Schiene“. Bei Decodern mit den Schnitt- stellen „PluX“, „MTC“, „Next“, sowie den ZIMO Großbahn-Decodern liegt „SUSI“... -
Seite 10: Anwendung Des Mxulf(A) Mit Dem Computer
Über Bedienelemente und Display des MXULFA läuft gerade Testbetrieb, d.h. Motoransteuerung, Funktionsausgänge, Sound des Decoders ausprobiert. Die USB (client) Schnittstelle des MXULF (MXULFA) kann mit zwei unterschiedlichen Protokollen (für zwei unterschiedliche Aufgaben) eingesetzt werden: 1. zum Decoder-Software-Update und Sound-Laden vom Computer (Software ZSP, ZCS, ZIRC);... - Seite 11 Tx: 8512 ZCS, P.F.u.Sch., TrainProgrammer und (zukünftige) andere Programme. Die Kontaktaufnahme zwischen der Anwender-Software und MXULF selbst spielt sich derzeit (Okt. 2014) noch recht unterschiedlich ab; soll aber in Kürze vereinheitlicht (d.h. weitgehend automatisiert) werden. ZSP findet den richtigen Port (wo das MXULF von Windows bei der Installation des Treibers zugeordnet wurde) automa- tisch.
-
Seite 12: Anhang: Konformitäts- Und Garantieerklärung
Anhang: Konformitäts- und Garantieerklärung Konformitätserklärung: ZIMO Elektronik GmbH erklärt hiermit, dass das Produkt MX10 das EC-Zeichen trägt und gemäß den Bestimmungen den Richtlinien 88 / 378 / EWG ; 89 / 336 / EWG ; 73 / 23 / EWG gefertigt wird.
