Installation des Deckenlautsprechers

Für die Montage an Deckenplatten die Fliesenbrücke verwenden, um das Gewicht des Lautsprechers abzustützen. Der Laut­
sprecher kann auch an andere Deckenarten montiert werden, wenn das Material das Gewicht des Lautsprechers sicher trägt.
Für die Montage wird Folgendes benötigt:
• Universalmesser oder anderes Werkzeug zum Schneiden von Deckenlöchern
• Geschirmtes Cat5e-Ethernet-Kabel (oder besser)
• Schraubendreher oder Bohrer
• Geflochtenes Metallkabel oder anderer hochfester Draht für den sekundären Befestigungspunkt (nicht im Lieferumfang
enthalten)
• Fliesenbrücke für die Installation an Deckenplatten (nicht im Lieferumfang enthalten)
• Vorbauhalterung für andere Deckenarten (nicht im Lieferumfang enthalten)

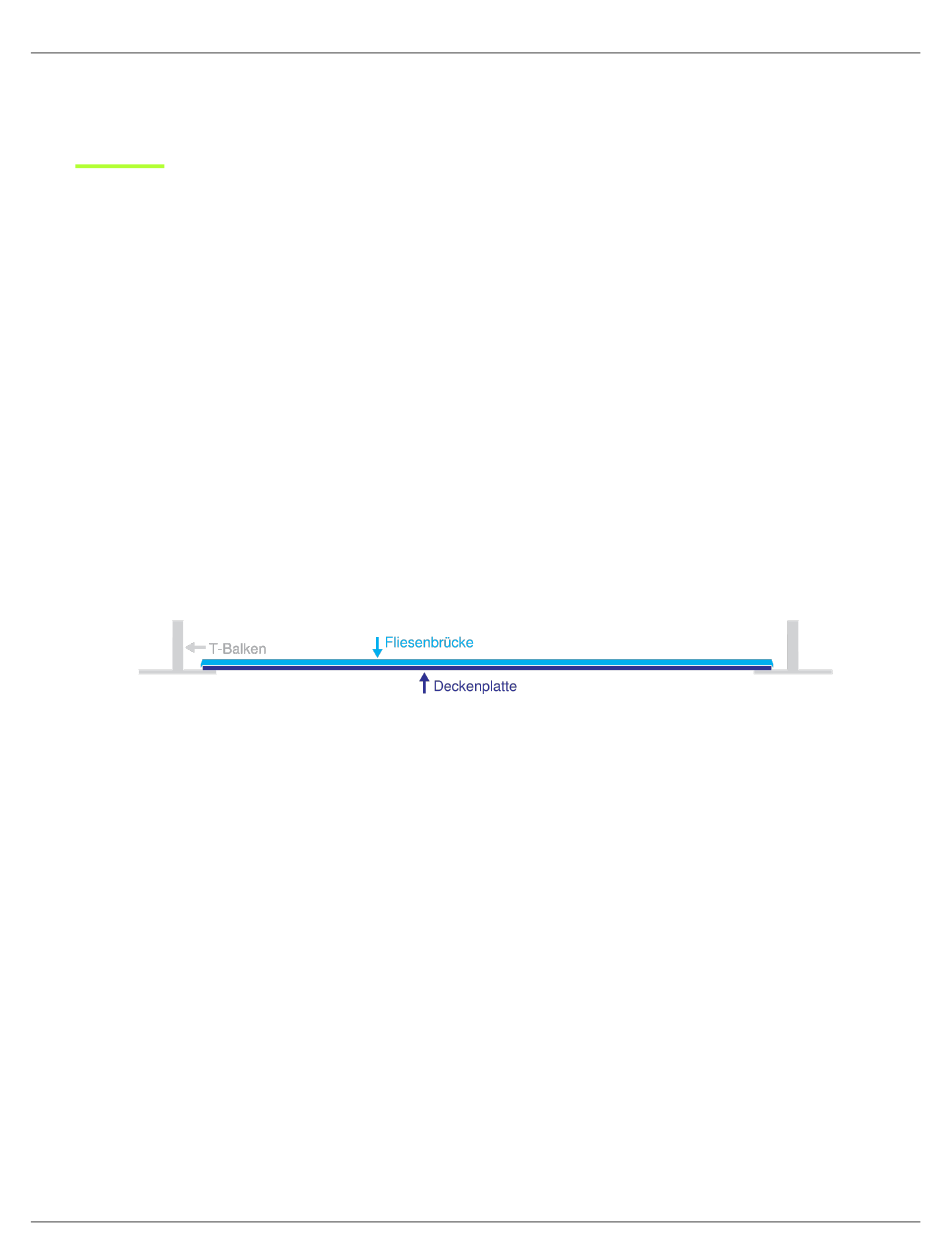

Deckenplatten
1. Zur Markierung eines Ausschnitts an einer Deckenplatte kann die Lautsprecherverpackung oder die Fliesenbrücke ver­
wendet werden.
2. Mit dem Schneidwerkzeug ein 266 mm (10,5 Zoll) großes Loch in die Deckenplatte schneiden.
3. Anschließend die Deckenplatte mit der montierten Fliesenbrücke auf der Platte wieder anbringen.
4. Zum Anschließen des Lautsprechers die Anleitungsschritte befolgen.
Alle anderen Deckenarten
1. Bei einer Rohdecke die Vorbauhalterung an die Deckenbalken nageln oder schrauben. Das Cat5e-Kabel oberhalb des
Deckenbalkens verlegen. Anschließend die verbleibenden Schritte zur Herstellung der finalen Decke durchführen.
Die Vorbauhalterung hilft dabei, das Gewicht des Lautsprechers an der Decke zu verteilen.
2. Zur Markierung eines Ausschnitts auf dem Deckenmaterial kann die Lautsprecherverpackung verwendet werden.
3. Ein 266 mm (10,5 Zoll) großes Loch in die Deckenplatte schneiden.
4. Zum Anschließen des Lautsprechers die Anleitungsschritte befolgen.
Den Lautsprecher anschließen
1. Zunächst das Cat5e-Kabel an den Lautsprecher anschließen. Wenn ein Kabelkanal benötigt wird, das Cat5e-Kabel
durch den Kabelkanal führen und am Lautsprecher befestigen.
