02
02

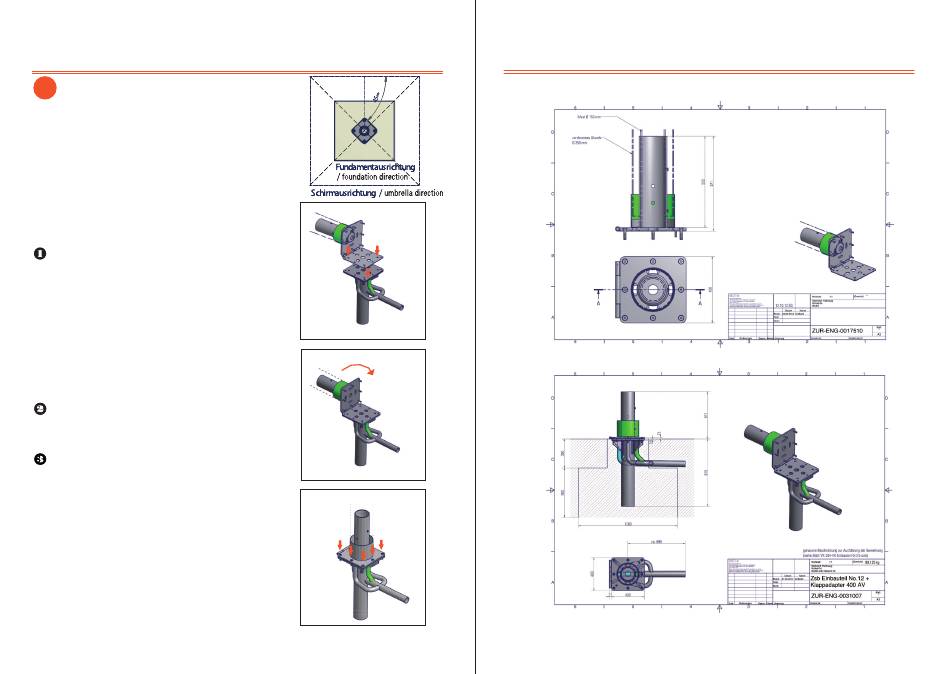

KLAPPADAPTER AUF EINBAUTEIL
HINGED ADAPTER AT BUILT-IN PART
Bitte beachten Sie, dass die Seiten eines quadrati-
schen oder rechteckigen Schirmes um 45° versetzt zu
den Kanten des Adapters stehen
Please pay attention at the adjustment of the
parasol. The sides are arranged in an angle of
45° in contrast to the edge of the adapter plate.
Grundplatte des Klappadapters mit 2
Schrauben (A) auf dem Einbauteil fixieren
nehmen Sie hierzu zwei weiter innenlie-
gende gegenüberliegende Löcher.
Base plate of the hinged adapter
with 2 screws (A) on the built-in part
into position, please use the further
inward opposite holes in the hinges
adapter
Schirm aufrichten
Standing the umbrella up
Klappadapter in der vertikalen Position
mit den mitgelieferten Schrauben (B)
verschrauben. Es müssen alle Bohrlöcher
benutzt werden.
Hinged adapter in the vertical positi-
on with the screws (B), please use all
the holes.
TYP AV / TYPE AV
6
02
TYP AV / TYPE AV
7
