Sicherheitshinweis:
Dieser MDT-Schirm Typ AV ist bis zu Windlasten von 60 km/h (7
Beaufort) ausgelegt. Dieser Schirm darf aber nur ausschließlich
mit den von MDT vorgesehenen Bodenverankerungen bzw. Stän-
dern aufgestellt werden. Bei aufkommenden Wind / Böhen muß
der Schirm unverzüglich nach Beschreibung geschlossen werden
und mit dem Schirmband gesichert werden. Der Schirm muß im-
mer bis zum Anschlag aufgekurbelt werden, ansonsten können
sich bei Regen Wassersäcke bilden. Außerdem soll der Schirm
nicht unkontrolliert bei Regen offen stehen bleiben. Der obere
Wasserablauf muß regelmäßig gereinigt werden. MDT über-
nimmt keine Haftung für Schäden, die durch eine Verwendung
des Schirmes entgegen den Anweisungen in der Bedienungsan-
leitung steht.
Installationshinweis:
Der Abstand der Schirme sollte min. 10 cm im vollständig geöff-
neten Zustand betragen. Den entsprechenden Abstand der Bodenhülsen entnehmen
Sie bitte der Tabelle. Sollte der Sicherungsbolzen des Schirmes nach Einbau nicht
mehr in das vorgesehene Loch in den Schirmmast passen, kann dieses erneut durch
den Mast gebohrt werden. Auf keinen Fall dürfen die Schirme ohne Sicherungsbolzen
betrieben werden.

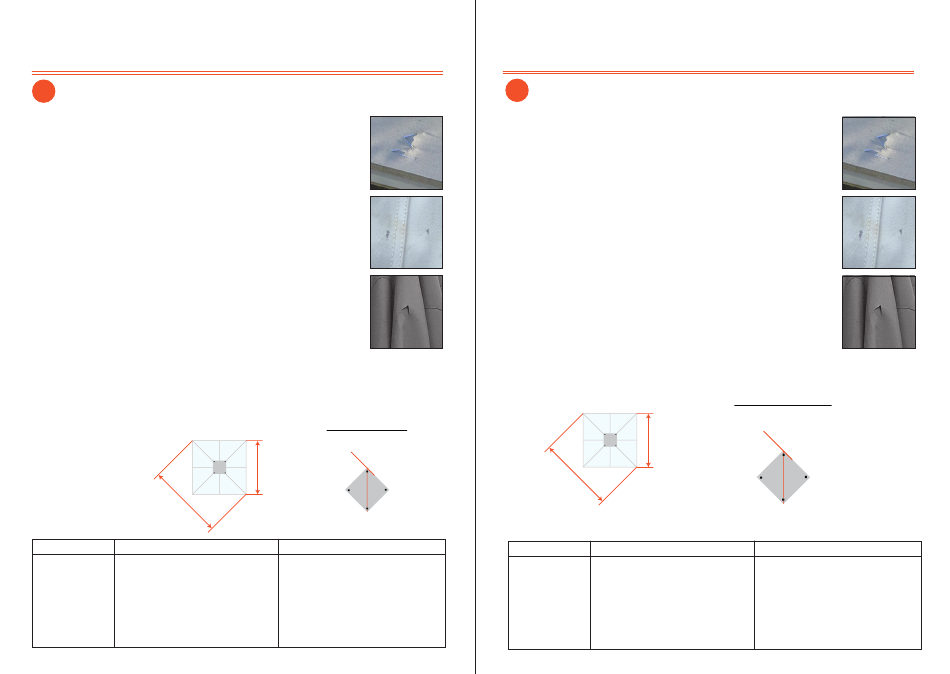

#1 Quadratischer Schirm:
L2
Abstand der Bodenhülsen (mittig):
SCHIRMGRÖSSE
L 1
ABSTAND DER HÜLSEN L 2
3 x 3 m
300 cm
310 cm
4 x 4 m
400 cm
410 cm
4,3 x 4,3 m
430 cm
440 cm
4,5 x 4,5 m
450 cm
460 cm
4,7 x 4,7 m
470 cm
480 cm
5,5 x 5,5 m
550 cm
560 cm
6 x 6 m
600 cm
610 cm
TYP AV / TYPE AV
GARANTIE-
AUSSCHLUSS
Wand
90°
45°
L1
BODENHÜLSE
45°Grad-Drehung nur bei Rahmenständer
ABSTAND DER HÜLSEN
424 cm
434 cm
565 cm
575 cm
608 cm
618 cm
636 cm
646 cm
664 cm
674 cm
778 cm
788 cm
848 cm
858 cm
4
Alle Angaben sind ca.-Angaben und ohne Gewähr.
01
01
Safety Instruction:
The MDT-umbrella Type AV is good for windy conditions up to 60
km/h (7 Beaufort), but it may only be set up with bases which are
recommended by MDT. In case of upcoming wind, the umbrella must
be closed and fixed with the ribbon immediately. The umbrella must
be always opened to its final position, otherwise waterskins can
arise if it is raining. In addition to this the umbrella should not be
uncontrollable open if it is raining. The uper water drainage has to
be cleaned reguarly. MDT does not assume liability for any damages
causes by the use of the umbrella contrary the instruction manual.
Installation Instruction:
The distance between each umbrella in fully opened condition
should be at least 10 cm. The corresponding distance between the
ground ankers, please find in the overview. In case, after mounting
the safety pin does not fit in the hole, which was designed for it in the mast, anymore,
it can be drilled again by hand. Please never use the umbrellas without the safety pin!
#1 square umbrella:
L2
Distance Ground tube (middle):
Size
L 1
3 x 3 m
300 cm
4 x 4 m
400 cm
4,3 x 4,3 m
430 cm
4,5 x 4,5 m
450 cm
4,7 x 4,7 m
470 cm
5,5 x 5,5 m
550 cm
6 x 6 m
600 cm
.
. .
TYP AV / TYPE AV
wall
90°
45°
L1
Ground tube
45°degree rotation only at frame base
Distance Ground tube
L 2
Distance Ground tube
310 cm
424 cm
434 cm
410 cm
565 cm
575 cm
440 cm
608 cm
618 cm
460 cm
636 cm
646 cm
480 cm
664 cm
674 cm
560 cm
778 cm
788 cm
610 cm
848 cm
858 cm
5
All data are approximate data without guarantee
DISCLAIMER
OF WARRANTY
. .
