Rückseite

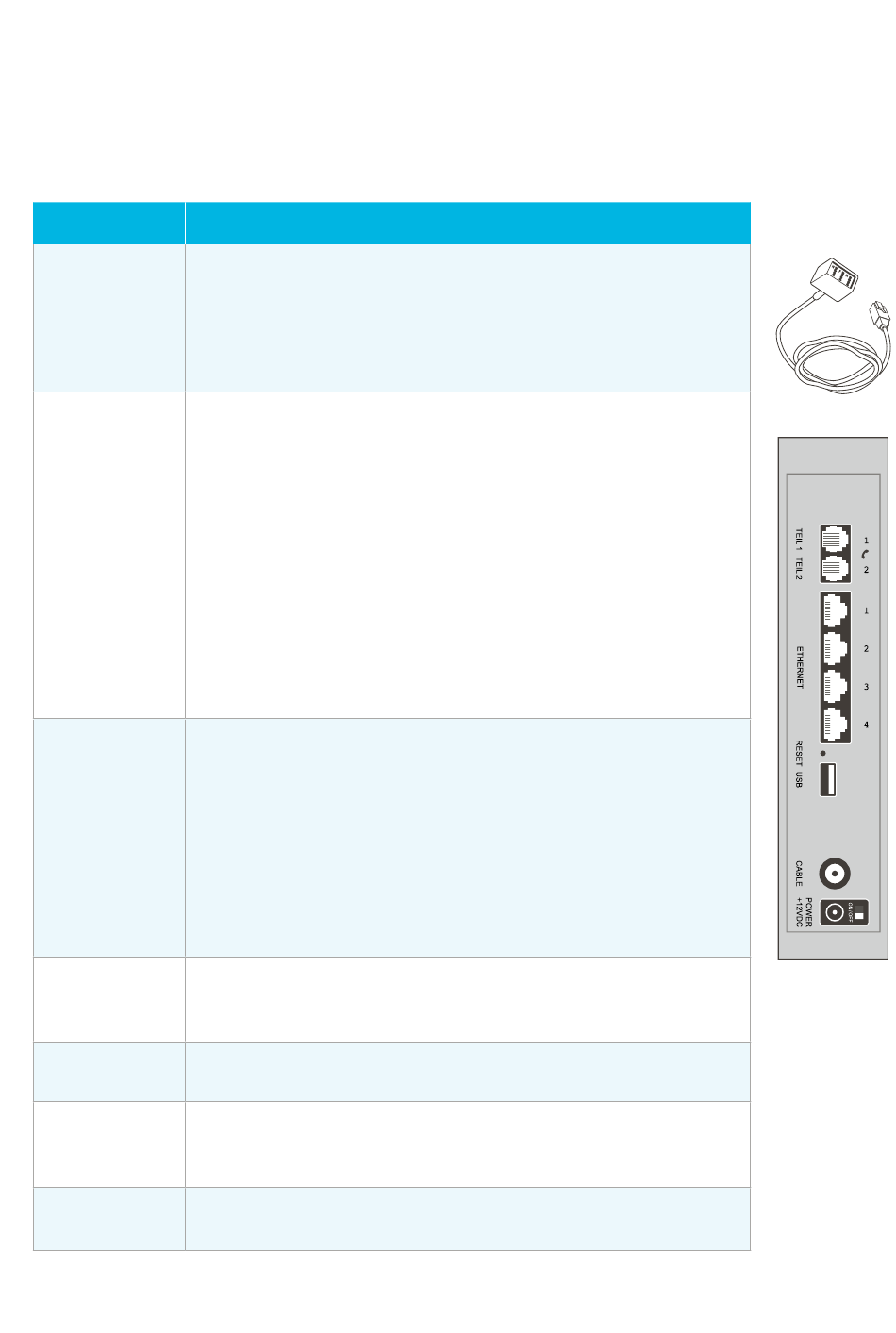

An der Rückseite der WLAN-Kabelbox befinden sich die folgenden Anschlüsse.
Machen Sie sich mit diesen vor Inbetriebnahme und Anschluss vertraut:
Bezeichnung
Beschreibung
Tel
Anschlüsse für Ihre Telefone.
1 2
Nutzen Sie bitte die mitgelieferten Telefonadapter.Wenn Sie
nur eine Rufnummer nutzen möchten, muss der zweite Adap-
ter nicht angeschlossen werden.
Ethernet
Sie können einen netzwerkfähigen Computer oder Switch
1 2 3 4
mit einem RJ-45-Kabel an einen beliebigen Ethernet-Port
anschließen.
Aktivitäts-LED: Die grün leuchtende LED zeigt die Aktivität
des Ethernet-Anschlusses an.
Wenn die LED leuchtet, findet im Moment kein Datenverkehr
statt und die Verbindung ist stabil.
Wenn die LED blinkt, werden Daten gesendet oder empfan-
gen. Wenn die LED nicht leuchtet, ist das Gerät ausgeschaltet
oder es besteht keine Netzwerkverbindung.
Reset
Drücken Sie mit einem spitzen Gegenstand (z.B. einer aufge-
bogenen Büroklammer) mindestens 10 Sekunden lang auf die
RESET-Taste bis alle LEDs leuchten, um die Werkseinstellungen
der WLAN-Kabelbox wiederherzustellen. Nachdem die Werks-
einstellungen wiederhergestellt wurden, wird das Gerät neu
gestartet. Es kann dann bis zu 10 Minuten dauern, bis es die
entsprechenden Kommunikationskanäle findet und speichert.
USB
Nur mit gebuchter WLAN-Option: USB-Hostport für Netzwerk-
Speicherfunktion.
Cable
Verbinden Sie das Gerät mit einer Multimediadose von PŸUR.
Power
Über diesen Anschluss wird die WLAN-Kabelbox mit Strom
versorgt.
Ein/Aus-
Schalter, mit dem die WLAN-Kabelbox ein-/ausgeschaltet wird.
Schalter
11
Lieferumfang
1
Kurzanleitung
Kabelbox
Kabelbox
(Symbolabbildung)
Kurzanleitung
Kabelrouter / WLAN Kabelbox
Steckernetzteil
Geräte mit Netzwerkkab
5
Laptop /
Computer
Netbook
Handbuch
1 Netzw
(Ethern
2 Telefonadapter
(TAE – RJ11)
2 Antennen-Anschlusskabe
1x F-Stecker – F-Stecker
1x F-Stecker – Wiclic-Stecke
Smart-TV
Spiel-
konsole
