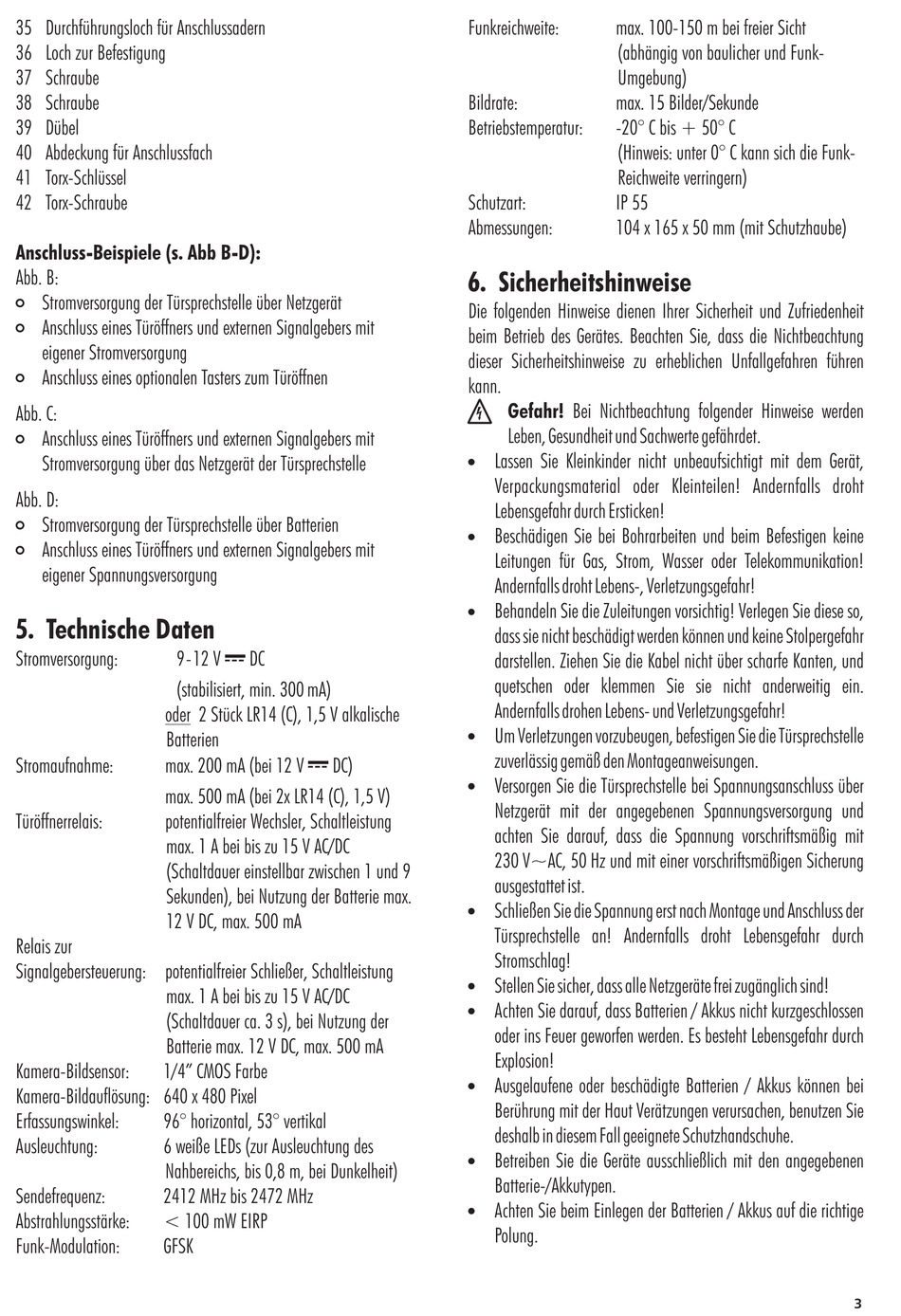

35 Durchführungsloch für Anschlussadern
36 Loch zur Befestigung
37 Schraube
38 Schraube
39 Dübel
40 Abdeckung für Anschlussfach
41 Torx-Schlüssel
42 Torx-Schraube
Anschluss-Beispiele (s. Abb B-D):
Abb. B:
#
Stromversorgung der Türsprechstelle über Netzgerät
#
Anschluss eines Türöffners und externen Signalgebers mit
eigener Stromversorgung
#
Anschluss eines optionalen Tasters zum Türöffnen
Abb. C:
#
Anschluss eines Türöffners und externen Signalgebers mit
Stromversorgung über das Netzgerät der Türsprechstelle
Abb. D:
#
Stromversorgung der Türsprechstelle über Batterien
#
Anschluss eines Türöffners und externen Signalgebers mit
eigener Spannungsversorgung
5. Technische Daten
Stromversorgung:
9-12 V
(stabilisiert, min. 300 mA)
oder
Batterien
Stromaufnahme:
max. 200 mA (bei 12 V
max. 500 mA (bei 2x LR14 (C), 1,5 V)
Türöffnerrelais:
potentialfreier Wechsler, Schaltleistung
max. 1 A bei bis zu 15 V AC/DC
(Schaltdauer einstellbar zwischen 1 und 9
Sekunden), bei Nutzung der Batterie max.
12 V DC, max. 500 mA
Relais zur
Signalgebersteuerung: potentialfreier Schließer, Schaltleistung
max. 1 A bei bis zu 15 V AC/DC
(Schaltdauer ca. 3 s), bei Nutzung der
Batterie max. 12 V DC, max. 500 mA
Kamera-Bildsensor:
1/4" CMOS Farbe
Kamera-Bildauflösung: 640 x 480 Pixel
Erfassungswinkel:
96° horizontal, 53° vertikal
Ausleuchtung:
6 weiße LEDs (zur Ausleuchtung des
Nahbereichs, bis 0,8 m, bei Dunkelheit)
Sendefrequenz:
2412 MHz bis 2472 MHz
Abstrahlungsstärke:
< 100 mW EIRP
Funk-Modulation:
GFSK
"
DC
2 Stück LR14 (C), 1,5 V alkalische
"
DC)
Funkreichweite:
max. 100-150 m bei freier Sicht
(abhängig von baulicher und Funk-
Umgebung)
Bildrate:
max. 15 Bilder/Sekunde
Betriebstemperatur:
-20° C bis + 50° C
(Hinweis: unter 0° C kann sich die Funk-
Reichweite verringern)
Schutzart:
IP 55
Abmessungen:
104 x 165 x 50 mm (mit Schutzhaube)
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit
beim Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung
dieser Sicherheitshinweise zu erheblichen Unfallgefahren führen
kann.
Gefahr!
Bei Nichtbeachtung folgender Hinweise werden
Leben, Gesundheit und Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht
Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine
Leitungen für Gas, Strom, Wasser oder Telekommunikation!
Andernfalls droht Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so,
dass sie nicht beschädigt werden können und keine Stolpergefahr
darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und
quetschen oder klemmen Sie sie nicht anderweitig ein.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Um Verletzungen vorzubeugen, befestigen Sie die Türsprechstelle
zuverlässig gemäß den Montageanweisungen.
!
Versorgen Sie die Türsprechstelle bei Spannungsanschluss über
Netzgerät mit der angegebenen Spannungsversorgung und
achten Sie darauf, dass die Spannung vorschriftsmäßig mit
230 V~AC, 50 Hz und mit einer vorschriftsmäßigen Sicherung
ausgestattet ist.
!
Schließen Sie die Spannung erst nach Montage und Anschluss der
Türsprechstelle an! Andernfalls droht Lebensgefahr durch
Stromschlag!
!
Stellen Sie sicher, dass alle Netzgeräte frei zugänglich sind!
!
Achten Sie darauf, dass Batterien / Akkus nicht kurzgeschlossen
oder ins Feuer geworfen werden. Es besteht Lebensgefahr durch
Explosion!
!
Ausgelaufene oder beschädigte Batterien / Akkus können bei
Berührung mit der Haut Verätzungen verursachen, benutzen Sie
deshalb in diesem Fall geeignete Schutzhandschuhe.
!
Betreiben Sie die Geräte ausschließlich mit den angegebenen
Batterie-/Akkutypen.
!
Achten Sie beim Einlegen der Batterien / Akkus auf die richtige
Polung.
3
