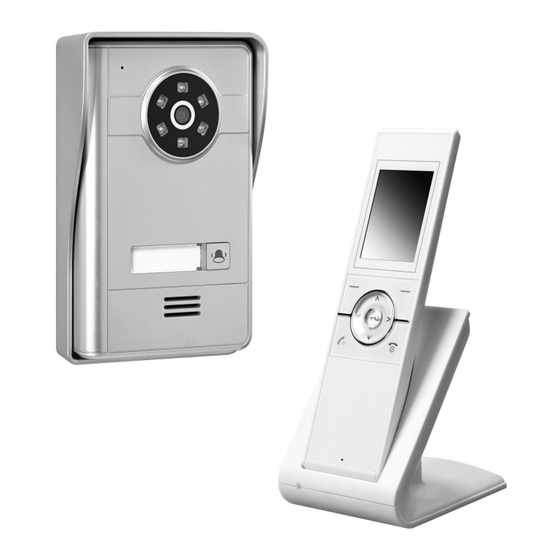

- Seite 1 DVT60 SET DVT60/2 SET Funk-Video-Türsprechanlage Bedienungsanleitung Seite 2 Interphone vidéo sans fil Mode d'emploi page 16 Wireless Video Door Intercom Operating instructions page 29...
-
Seite 2: Bestimmungsgemäße Verwendung
Die Bild- und Tonübertragung erfolgt drahtlos im Frequenzbereich Mobilteil 2,4 GHz. Lithiumakku Das DVT60 SET kann durch eine zweite Türsprechstelle sowie ein Ladestation für Mobilteil inkl. Netzgerät zweites Mobilteil DVT60M oder alternativ einen Monitor DVT67M Bedienungsanleitung erweitert werden, das DVT60/2 SET kann mit maximal zwei bei DVT60/2 SET: zusätzliches Mobilteil mit Akku,... - Seite 3 7 8 9 10 11 12 15 16 1 2 3 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 18 19 20 21 22 23 max. 15 V AC/DC max.
-
Seite 4: Technische Daten
24 Beleuchtung der Klingeltaste (leuchtet nach Drücken der 4. Ausstattung Klingeltaste und danach ggf. für die Dauer eines Gespräches) Mobilteil DVT60M (s. Abb A) 25 Klingeltaste 1 Sprechtaste 26 Klemmenanschlüsse 2 Tasten Taster für TÖ/GND Anschluss eines optionalen externen — 3 Taste links Tasters zum Türöffnen... -
Seite 5: Sicherheitshinweise
" Stromaufnahme: max. 200 mA (bei 12 V Betriebstemperatur: ± 0° C bis + 40° C Abmessungen: 80 x 105 x 95 mm max. 500 mA (bei 2x LR14 (C), 1,5 V) Türöffnerrelais: potentialfreier Wechsler, Schaltleistung Netzgerät für Ladestation max. 1 A bei bis zu 15 V AC/DC Stromversorgung: 230 V ~ AC, 50 Hz (Schaltdauer einstellbar von1 - 9 s);... -
Seite 6: Platzierung Der Geräte
Ausgelaufene oder beschädigte Batterien/Akkus können bei Besuchers, der vor der Tür steht, auf dem Bildschirm zu sehen Berührung mit der Haut Verätzungen verursachen, benutzen Sie ist. Der horizontale Erfassungswinkel der Kamera beträgt ca. deshalb in diesem Fall geeignete Schutzhandschuhe. max. 96°, und ein Bildausschnitt links/Mitte/rechts ist Betreiben Sie die Geräte ausschließlich mit den angegebenen einstellbar. - Seite 7 Platzieren Sie die Ladestation an einer geeigneten zentralen Fixieren Sie die Schutzhaube mit zwei Schrauben [38] an der Stelle innerhalb der Wohnung, z.B. im Flur. Achten Sie darauf, Wand. dass der Klingelton des Mobilteiles in der gesamten Wohnung zu Hebeln Sie die Kunststoffabdeckung an der rechten Seite hören ist.
-
Seite 8: Anschluss Des Mobilteils
bis zu 15 V AC/DC, bei Spannungsversorgung der Türsprechstelle Ist das Mobilteil eingeschaltet, kann der Startbildschirm jederzeit über Batterien max. 500 mA bei bis zu 12 V DC; reagiert bei durch Drücken einer Taste [1/2/3/5/7/8] für ca. 20 Sekunden DVT60T2 nur auf die obere Klingeltaste). eingeschaltet werden. - Seite 9 der eingestellten Dauer) und es ertönt ein leises “Plop” an der Ist die Funktion immer noch nicht wie erwartet, auch wenn sich Türsprechstelle. die Geräte direkt nebeneinander befinden, dann müssen sie Sprechen: erneut miteinander gepaart werden (siehe Kapitel 13.2 Durch Drücken der Sprechtaste [1] können Sie das Gespräch “Verbindung”).
- Seite 10 DVT60/2 SET Halten Sie die Paarungstaste ein zweites Mal so lange gedrückt, Beide Mobilteile des DVT60/2 SET wurden bereits werkseitig mit der drei kurze Pieptöne zu hören sind. Türsprechstelle auf Kanal 1 gepaart, eines mit der oberen und eines Um den Energiesparmodus wieder herzustellen: mit der unteren Klingeltaste.
- Seite 11 von 0 bis 14 Sekunden beträgt die 13. Einstellungen Darstellungsdauer automatisch 15 s 13.1 Einstellungen direkt über die Tasten am Mobilteil Werkseinstellung: 30 Sekunden ! Drücken Sie eine beliebige Taste [1/2/3/5/7/8] am Mobilteil. Der Startbildschirm erscheint, und die Einstellungen können HELLIGKEIT des Bildschirms vorgenommen werden.
- Seite 12 Durch Drücken der Tasten und [2] verändern Sie die Zahl. Türsprechstelle gehen Sie wie folgt vor: Hinweise: DVT60 SET (eine Klingeltaste): Halten Sie die Um auf den gespeicherten Schnappschüssen den exakten Paarungstaste [27] so lange gedrückt, bis ein langer Datums- und Uhrzeit-Stempel zu erhalten, muss die Einstellung Piepton an der Türsprechstelle zu hören ist (bei...
-
Seite 13: Wartung Und Reinigung
14. Funktion eines optionalen 17. Batterie- / Akkuwechsel Signalgebers / einer optionalen 17.1 Türsprechstelle Türöffnertaste Ist n ach dem Drücken der Klingeltaste [25] kein Ton an der Türsprechstelle zu hören oder erscheint nach dem Klingeln in der Mitte 14.1 Optionaler Signalgeber des Bildschirms ein blinkendes rotes Batteriesymbol ( ) und Durch Drücken der Klingeltaste [25] der Türsprechstelle, an dem der... -
Seite 14: Optionales Zubehör
21. Vereinfachte 74229 Oedheim Deutschland EU-Konformitätserklärung www.indexa.de Hiermit erklärt INDEXA GmbH, dass der Funkanlagentyp DVT60 Set / Änderungen vorbehalten DVT60/2 SET der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.indexa.de/w2/f_CE.htm . 14 - D... -
Seite 15: Fehlersuche
23. Fehlersuche Fehler Mögliche Ursache Behebung Prüfen Sie Spannungsanschluss, Kabelverbindung bzw. Leeres Bild Türsprechstelle wird nicht mit Strom versorgt Batterien Entfernen Sie die Schutzfolie vom Akku des Mobilteils Mobilteil wird nicht mit Strom versorgt Prüfen Sie Spannungsanschluss, Kabelverbindung bzw. Batterien Die Türsprechstelle befindet sich außer Reichweite Verringern Sie den Abstand zwischen den Geräten Verbindung wurde durch Objekte unterbrochen... -
Seite 16: Utilisation Conforme Aux Instructions
L‘interphone vidéo sans fil *une alimentation électrique séparée est nécessaire dans chaque cas DVT60/2 SET pour des maisons à deux logements se compose d‘une La station extérieure est conçue pour un montage sous crépi et est station extérieure DVT60T2 avec deux sonnettes, avec un capot de résistant aux intempéries (classe de protection IP55), et est donc... - Seite 17 Station d'accueil pour élément mobile avec adaptateur secteur 20 Station extérieure Instruction d'utilisation 21 Microphone DVT60/2 SET: un deuxième élément mobile avec batterie au 22 LED blanches lithium, station d'accueil et adaptateur secteur 23 Objectif 24 Éclairage de la touche "sonnette" (s'allume lorsque l'on 4.
-
Seite 18: Données Techniques
image C: Dimensions: 104 x 165 x 50 mm (avec capot de Raccordement d'un ouvre-porte et d'un transmetteur de signaux protection) externe avec alimentation via l'alimentation de la station Élément mobile DVT60M extérieure Batterie lithium: 3,7 V, 1100 mAh image D: dégradation des performances: environ 10% après 300 cycles de Alimentation de la station extérieure par les piles charge... -
Seite 19: Emplacement Des Appareils
Manipulez les câbles avec précaution. Posez-les de manière À ce En cas de non-utilisation prolongée, débranchez les chargeurs qu'ils ne soient pas endommagés et qu'ils ne présentent pas de secteurs des prises de courant. risque de trébucher. Ne tirez pas de câbles sur des bords saillants Ce système envoie et utilise un signal radio. - Seite 20 8. Montage, branchements et mise en Si vous souhaitez raccorder un ouvre-porte et/ou un transmetteur des signaux externe, veuillez tenir compte de l'alimentation marche de la station extérieure électrique: Retirez la station extérieure [20] du capot de protection [32]. Si la station extérieure est alimentée par l'adaptateur, Placez le capot de protection à...
- Seite 21 fonctionner sur piles ET sur adaptateur secteur 10. Mise en service de l'élément mobile dans le même temps ! Pour mettre l'élément mobile [4] sous tension, tenez appuyé la Si nécessaire, branchez un système d'ouverture de porte en option touche marche/arrêt [8] environ 5 secondes, jusqu'à...
- Seite 22 est possible de sélectionner un détail de l‘image en plein l'aide de la touche "moniteur" ("Mon"). La zone proche, dans un écran. En appuyant sur les touches < et >, il est possible de rayon de 80 cm autour de la station extérieure, est ainsi éclairée. choisir le détail gauche, centre ou droite.
- Seite 23 DVT60/2 SET (attention, les piles s'épuiseront considérablement plus vite): Les deux éléments du DVT60/2 Set ont été associés en usine au canal Maintenez la touche de couplage [27] de la station extérieure 1 de la station extérieure, l‘un à la touche sonnette supérieure et enfoncée jusqu'à...
- Seite 24 Durée Sonnerie Réglage de la durée Lorsque quelqu'un sonne à une station extérieure et que le de la sonnerie de l'élément mobile dialogue est accepté sur l'un des deux éléments mobiles associés, entre 0 et 30 secondes, un réglage de l'image de la caméra disparaît de l'autre élément mobile, l'écran 0 seconde indique que la sonnerie de démarrage réapparaît, puis s'éteint à...
- Seite 25 [2] , vous pouvez modifier les électricité) chiffres. DVT60 SET (1 sonnette): Maintenez la touche de Remarques : couplage [27] de la station extérieure appuyée jusqu'à ce Pour conserver un affichage précis de la date et de l'heure sur les...
-
Seite 26: Changement Des Piles
La réinitialisation n'affecte pas la date et l'heure. radio dans la gamme 2,4 GHz, moteurs électriques et câbles d'alimentation) Pour réinitialiser les paramètres d'usine, choisissez " Oui ". Appareils à la même fréquence radio ou à une fréquence radio — Ensuite, confirmez avec la touche de gauche [3 - avoisinante (par exemple un système WLAN) -
Seite 27: Accessoires Optionnels
Le soussigné, INDEXA GmbH, déclare que l'équipement non plus d'outils coupants pour le nettoyage comme par ex. tournevis, radioélectrique du type DVT60 Set est conforme à la directive brosse en métal, etc. 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à... -
Seite 28: Résolution Des Problèmes
23. Résolution des problèmes Problème Cause possibles Rèparation Écran vide L'élément mobile n'est pas alimenté en courant Retirez le film de protection de la batterie Vérifiez la connexion électrique / la batterie La station extérieure n'est pas alimentée en courant Vérifiez la connexion électrique, le câble de liaison / les piles Réduisez la distance entre les appareils... -
Seite 29: Proper Use
Lithium battery 2.4 GHz. Charging station for mobile unit with power supply unit The DVT60 system can be extended to include a second outdoor station User manual DVT60T and a second mobile unit DVT60M or a monitor DVT67M. The DVT60/2 SET: additional mobile unit with battery, charging... -
Seite 30: Features And Equipment
25 Doorbell button 4. Features and Equipment 26 Connections Mobile unit DVT60M (see Fig. A) Taster für TÖ/GND Connection for an optional external 1 Talk button button to release the door 2 Buttons DC 9-12V / GND Power connection — 3 Button left NO/COM... -
Seite 31: Safety Instructions
switching capacity max. 1 A with up to 15 Power supply for charging station V AC/DC (switching duration can be Power supply 230 V ~ AC, 50 Hz " adjusted between 1 and 9 seconds) Output 12 V DC, 500 mA when battery is used: max. - Seite 32 If the device is not to be used for some period remove the batteries. If you want to install the outdoor station outdoors, it must be Do not place the equipment and the batteries near fire, heat or in protected against direct rainfall. If operating with the power areas of high temperature.
- Seite 33 Weather conditions (rain, fog etc.) operated with batteries AND the power supply Major obstacles outdoors unit at the same time! If you are using an optional door release with its own power supply, connect it with two wires to terminals [26] NO/COM 8.
- Seite 34 signal is not received, the camera image switches off after 10. Using the mobile unit for the first approx. 30 seconds (or after the set duration). time As soon as the symbol is displayed, a snapshot of the To switch on, press and hold the on/off button [8] on the camera image from the outdoor station is saved on the mobile mobile unit [4] for approx.
- Seite 35 [7 - “Mon” (Monitor)]. With only one DVT60 SET paired outdoor station, its camera image appears automatically; The mobile unit of the DVT60 SET has already been paired with the with two paired outdoor stations, use the [2] buttons to door intercom on channel No.
- Seite 36 By pressing the and [2] buttons, you can scroll between Both mobile units of the DVT60/2 SET have already been paired with the menu items and through the sub-menu of a menu item. the outdoor station on channel No. 1, one with the upper and one with —...
- Seite 37 Move the hash # to the outdoor station required. To pair another outdoor station (connected to the power supply) DATE AND TIME DVT60 SET (1 doorbell button): Press and hold the pairing By pressing the [2] buttons, you can change the button [27] until you hear a long beep on the outdoor hours, minutes (e.g.
-
Seite 38: Changing The Batteries
MONITOR SET. - image view Sheet metal surfaces e.g. refrigerator, metal shelves, radiators By pressing the buttons and you can select different image views: Coated windows (eg. those with Insulating glass) panoramic view, full view left, middle or right. Strong electric fields and other radio equipment, eg. microwave Factory setting: panoramic view ovens, radio telephones, mobile phones, radio equipment in the 2.4 GHz range, electric motors and power cables... -
Seite 39: Optional Accessories
Do not use any sharp tools (eg Hereby, INDEXA GmbH declares that the radio equipment type DVT60 screwdrivers) or metal brushes for cleaning. Set is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet 19. -
Seite 40: Troubleshooting
23. Trouble shooting Problem Cause Remedy Empty screen Outdoor station has no power Check the mains adapter, cable connections and batteries Remove the protective foil from the battery of the mobile unit Mobile unit has no power Check the mains adapter, cable connections and batteries Outdoor station is too far apart Reduce the distance between the devices Wireless connection is blocked... - Seite 41 third parties under the terms of this License. c) If the modified program normally reads Legal Notices commands interactively when run, you must cause it, when started running for such interactive This product or software may contain or make use of code under the GNU General Public use in the most ordinary way, to print or display an announcement including an appropriate License v2 e.g.
