Controlpro - Benutzerhandbuch
■

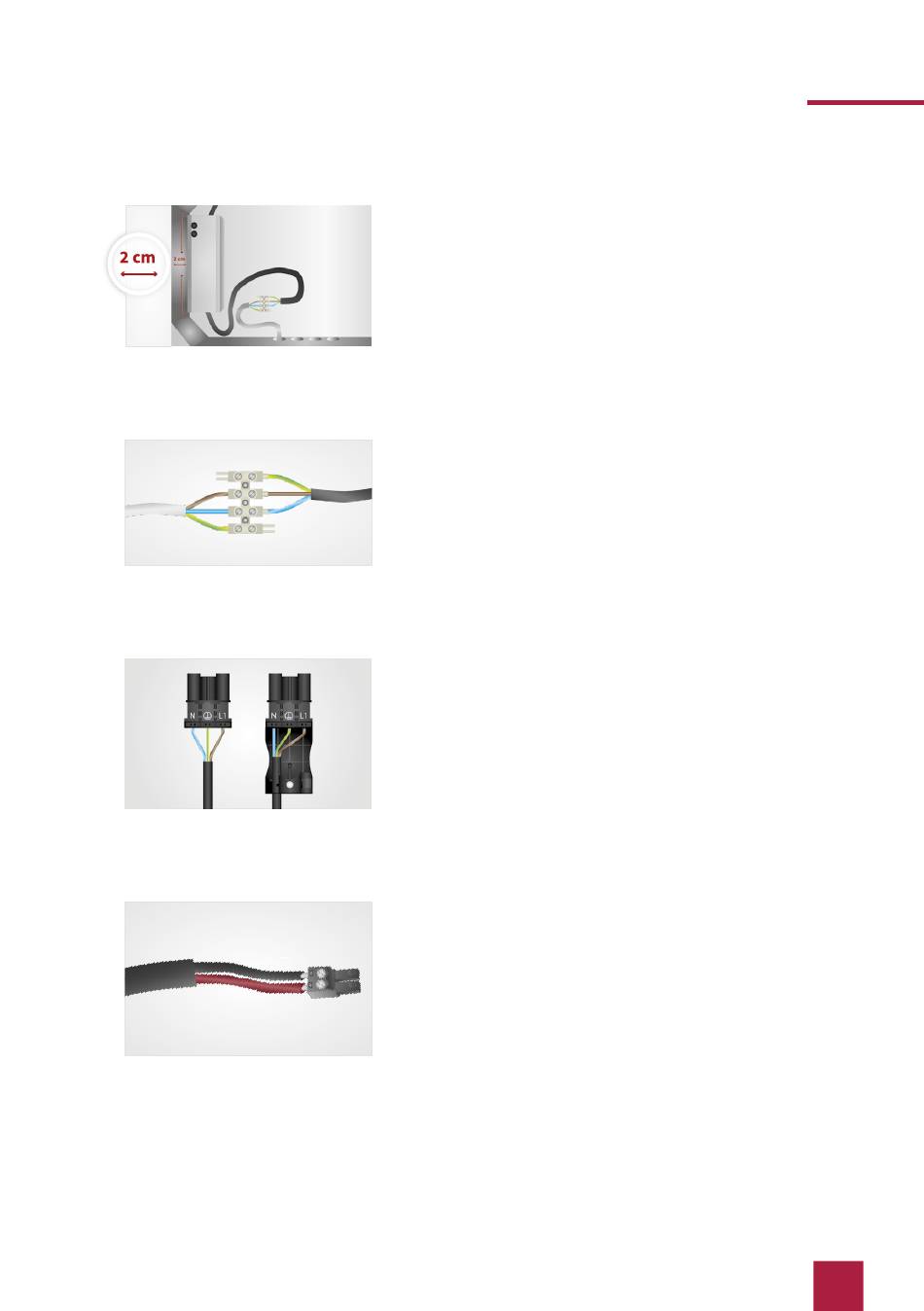

Schrauben Sie das Netzteil an seinen Mon-
tagefüßen mit den zwei im Lieferumfang
enthaltenen selbstschneidenen Schrauben
an.
■
Montageposition: auf mittiger Höhe ca. 2 cm
von der linken Seite der UP-Dose entfernt.
■
Verbinden Sie die 230-V-Seite des Netzteils
rechts mit den Anschlussklemmen auf der
Controlpro-Unterputzdose, wie im Bild
gezeigt.
■
Verbinden Sie die Netzleitung mit der linken
Seite der Lüsterklemme, wie im Bild gezeigt.
Für die 230-V-Seite ist es, je nach Unterputz-
dose nötig, das Kabel zu verlängern. Nutzen
Sie dazu das ebenfalls im Shop erhältliche
Controlpro 230-V-Anschluss-Set.
■
Bereiten Sie die Stecker wie im Bild gezeigt
vor.
■
Achten Sie darauf, an allen Stellen die
Erdung anzuschließen!
Schließen Sie nun die 15-20-V-Seite an.
■
Trennen Sie dazu die steckbare Schraub-
klemme (C1;2) vom Controlpro.
■
Verbinden Sie sie mit den Kabeladern des
Netzteils.
■
Achten Sie auf die richtige Polung, wie
auf dem Netzteil angegeben: Rot (+) und
Schwarz (–).
