Inhaltszusammenfassung für Loctite MM31

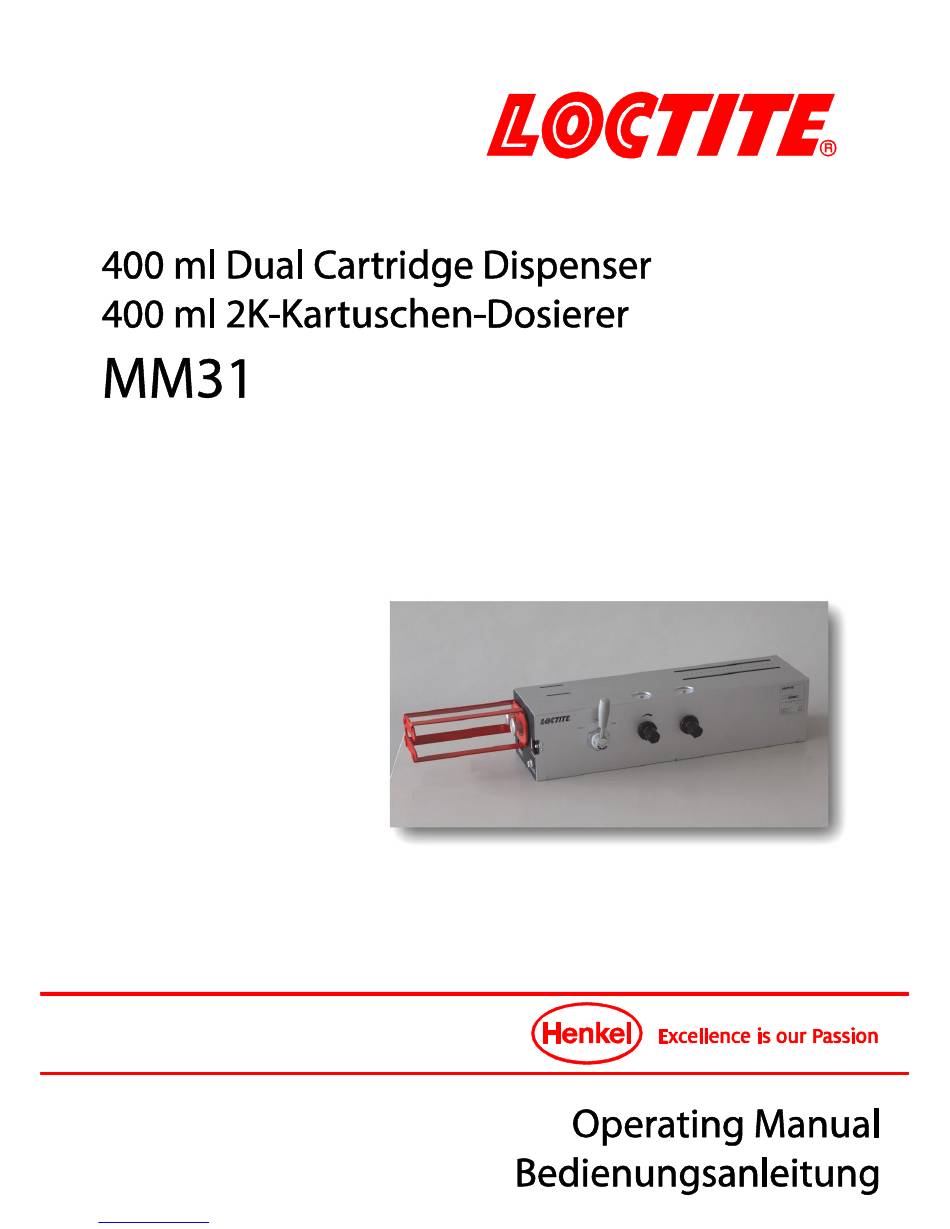

- Seite 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 14 Inhaltsverzeichnis Bitte beachten Sie ..................15 Hervorhebungen ......................15 Lieferumfang ......................16 Einsatzbereich (Bestimmungsgemäße Verwendung) ..........16 Zu Ihrer Sicherheit ..................... 16 Gerätebeschreibung ..................17 Bedienelemente und Anschlüsse ................17 Funktionsbeschreibung ....................18 Technische Daten ..................18 Installieren ...................... 19 Umgebungs- und Betriebsbedingungen ..............
-
Seite 15: Deutsch
Bewahren Sie diese Anleitung nach Durchsicht griffbereit auf. ® Informationen über das eingesetzte LOCTITE -Produkt finden Sie in dem entsprechenden Technischen Datenblatt unter der Adresse www.loctite.com, oder fordern Sie hier das Technische Datenblatt und das Sicherheitsdatenblatt (gem. EU Richtlinie 91/155/EU) an: Henkel AG & Co.-KGaA +49 89 92 68 11 67 für die englische Version der Datenblätter;... -
Seite 16: Lieferumfang
Bei der Verwendung von F-Typ-Kartuschen muss der F-Typ-Adapter separat bestellt werden und ist nur auf Anfrage erhältlich. Einsatzbereich (Bestimmungsgemäße Verwendung) Das 400 ml 2k-Kartuschenauspressgerät MM31 dient zur Versorgung volumetrischer Pumpen und Dosierern für 2k-Loctite-Produkte in 400 ml-Kartuschen. Folgende Produkte sind in 400 ml-Dual-Kartuschen verfügbar: 2K-Acrylate, 2K-MMAs, 2K-Epoxys, 2K-Silikone and 2K-MS-Polymere. -
Seite 17: Gerätebeschreibung
Gerätebeschreibung Bedienelemente und Anschlüsse Grundrahmen mit Befestigungsbohrungen Durchmesser 8.5 mm *290 mm Kartuschenwanne Die Kartusche hier einlegen und fixieren. Pneumatikanschluss. Der kalibrierte Druckluftschlauch Durchmesser 6 mm vom Steuergerät (geregelte Druckluft: I) wird hier angeschlossen. Das Limit am Druckluftanschluss ist max. 6 bar. Sicherstellen, dass das Limit eingehalten wird. -
Seite 18: Funktionsbeschreibung
Stößel nicht in Grundstellung gefahren werden. Technische Daten Qualität gefiltert, 10 µm, ölfrei, nicht kondensierend Wird die geforderte Qualität nicht erreicht, LOCTITE-Wartungseinheit Typ 97120 installieren Zubehör-Bestellnr. 88649 Maximal zulässiger Eingangsdruck max. 6 bar Darauf achten, dass dieser Grenzwert nicht überschritten wird. -
Seite 19: Installieren
Installieren Umgebungs- und Betriebsbedingungen – Druckluftleitungen nicht knicken. – Im typischen Fall sollten Druckluftleitungen nicht länger als 2 m sein. – Keine starren Druckluftleitungen verwenden, um unnötige Belastungen der Anschlüsse zu vermeiden. – Alle Anschlüsse sorgfältig festziehen. – Direkte Sonnen- und UV-Lichteinstrahlung vermeiden! Platzbedarf Voraussetzungen für den Start Warnung! -
Seite 20: Einsetzen Der Doppelkartusche Und Anschließen Des Adapters
Installieren Einsetzen der Doppelkartusche und Anschließen des Adapters Doppelkartuschen F-Typ Das Handhebelventil 7 in die Position „Kolben rückwärts“ stellen. Die Doppelkartusche in die Kartuschenwanne 2 hineindrücken bis Anschlag. Mischer montieren oder F-Typ-Adapter 14 montieren. Der Adapter muss extra bestellt werden. ☞... -
Seite 21: Auspreßgerät Anschließen
Installieren Auspressgerät anschließen Achtung! Es wird im Moment der Druck nur von Komponente A überwacht. Es ist darauf zu achten, dass der Druck von Kanal B – während des Betriebes immer ausreichend ist und – nie auf 0 bar gestellt wird! ... -
Seite 22: Betrieb
Betrieb Wechsel der leeren Kartuschen Doppelkartuschen F-Typ Den F-Adapter demontieren. Handhebelventil 7 in die Position "Kolben in Grundposition“ schalten Doppel-Kartuschen gegen eine volle tauschen Um eine neue gefüllte Kartusche einsetzen zu können, siehe Abschnitt 4.4. Doppelkartuschen C-Typ ... -
Seite 23: Ausschalten
Beide Handhebelventile 7 in Stellung „Kolben vor” umschalten. Pflege, Reinigung und Wartung Die Kolbenstange des Zylinders muss stets von Verschmutzungen frei gehalten werden. ® Zum Reinigen kann LOCTITE 7061 verwendet werden. Nach dem Reinigen die ® Kolbenstange mit Silikonfett LOCTITE 8104 schmieren; mitgeliefertes Produktmuster verwenden. -
Seite 24: Anhang
Anhang Zubehör- und Ersatzteile Pos.-Nr. Bezeichnung Typ-Nr. Bestellnr. Kartuschenadapter für C-Typ Doppelkartuschen ........... 1589101 1589101 Kartuschenadapter für F-Typ Doppelkartuschen ........... 1728000 1728000 Folgende Teile müssen direkt beim Hersteller/Lieferanten bestellt werden: Pos.-Nr. Bezeichnung Lieferant. Bestellnr. 10, 11 Näherungsschalter ....................D-A93 Steckerbelegung 15 poliger Sub D Stecker Downloaded from www.Manualslib.com... -
Seite 25: Konformitätserklärung
Gutenbergstr. 3 D-85748 Garching erklärt, dass das nachfolgend bezeichnete Gerät auf Grund seiner Konzipierung und Bauart den unten aufgeführten europäischen Richtlinien, harmonisierten Normen und nationalen Normen entspricht. Bezeichnung des Gerätes 400 ml 2k-Kartuschenentleerer, Typ MM31 Gerätenummer 1845696 Einschlägige EU-Richtlinien EU-Maschinenrichtlinie 2006/42/EC... - Seite 26 Downloaded from www.Manualslib.com manuals search engine...
