3

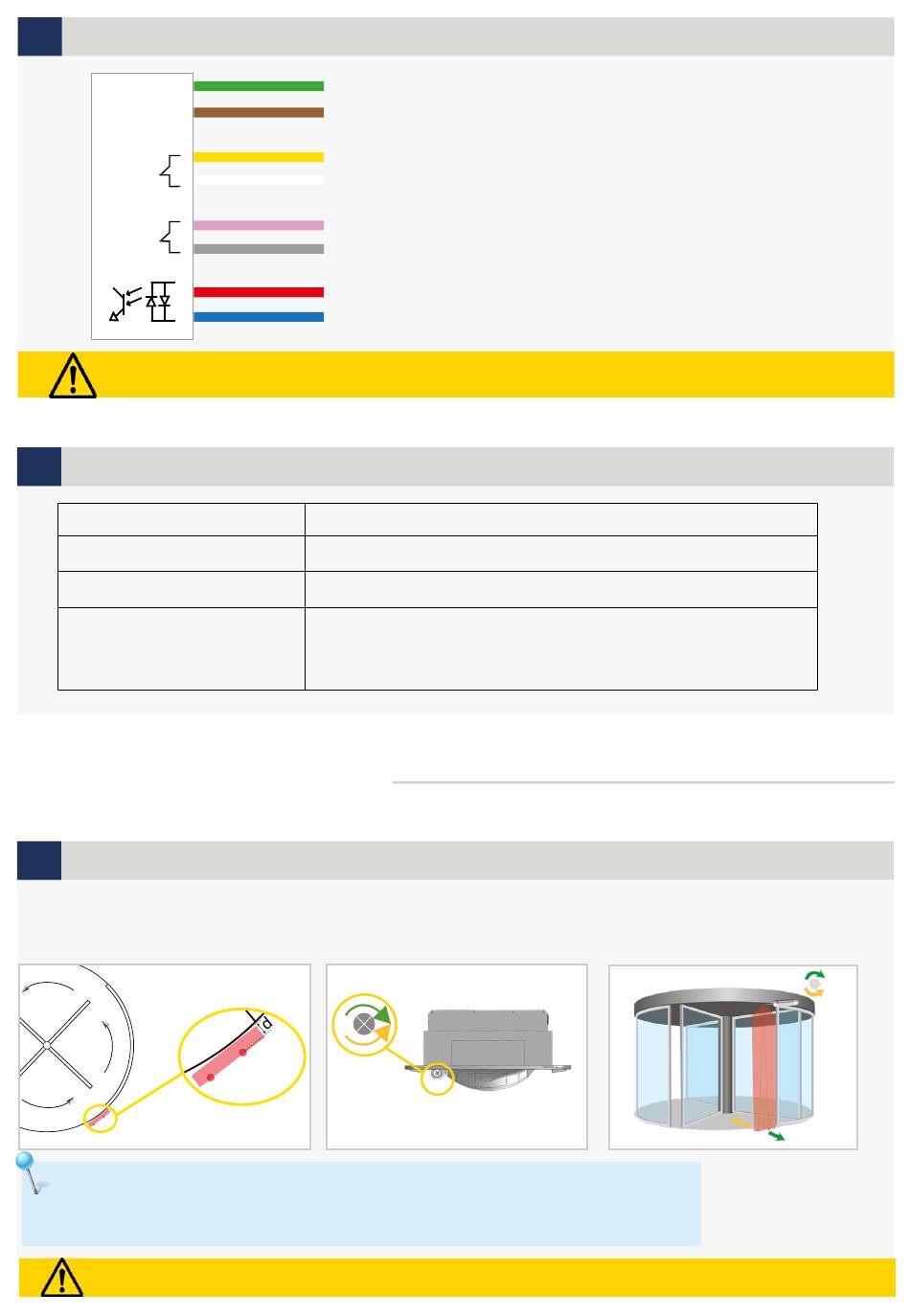

VERDRAHTUNG
12-24 V DC
COM
NC
*
COM
*
NC
Für Konformität mit EN 16005 und DIN 18650-1 muss der Testausgang der Türsteuerung verkabelt sein und der
Sensor auch getestet werden.
4
DRUCKTASTER
Zweimal kurz drücken
2 Sekunden lang drücken
3 Sekunden lang drücken
5 Sekunden lang drücken
POSITIONIERUNG & EINSTELLUNGEN
1
SICHTBARE SPOTS & VORHANGPOSITION
Nach Einschaltung der sichtbaren Spots, stellen Sie den Neigungswinkel mit dem Schraubenzieher ein, bis sich die sichtbaren
Laserspots in der gewünschten Position befinden.
Vogelperspektive
Empfohlene Position der sichtbaren Laserspots:
Bei Montagehöhe 2 m: d ≥ 4 cm Bei Montagehöhe 3 m: d ≥ 5 cm
Bei Montagehöhe 4 m: d ≥ 6cm
Blicken Sie niemals direkt in die sichtbaren Laserstrahlen!
GRÜN
+
STROMVERSORGUNG
BRAUN
-
GELB
R1(RELAIS)
WEISS
PINK
R2(OPTO)
GRAU
ROT
ÜBERWACHUNG / TEST
BLAU
Sichtbare Laserspots ein- bzw. ausschalten
Einlernprozess starten
Einstellungen bestätigen nach dem Umstellen des DIP-Schalters
Verlassen der durch sechsfaches Blinken angezeigte Fehlermeldung und
Bestätigen, dass Sie den Sensor in einer Höhe von
mehr als 4 m montieren möchten. Bitte beachten Sie, dass der Sensor
oberhalb dieser Höhe nicht der DIN 18650 und EN 16005 entspricht.
Bei Montagehöhe 5 m: d ≥ 7cm
* Ausgangsstatus, wenn der Sensor
betriebsbereit ist.
5
