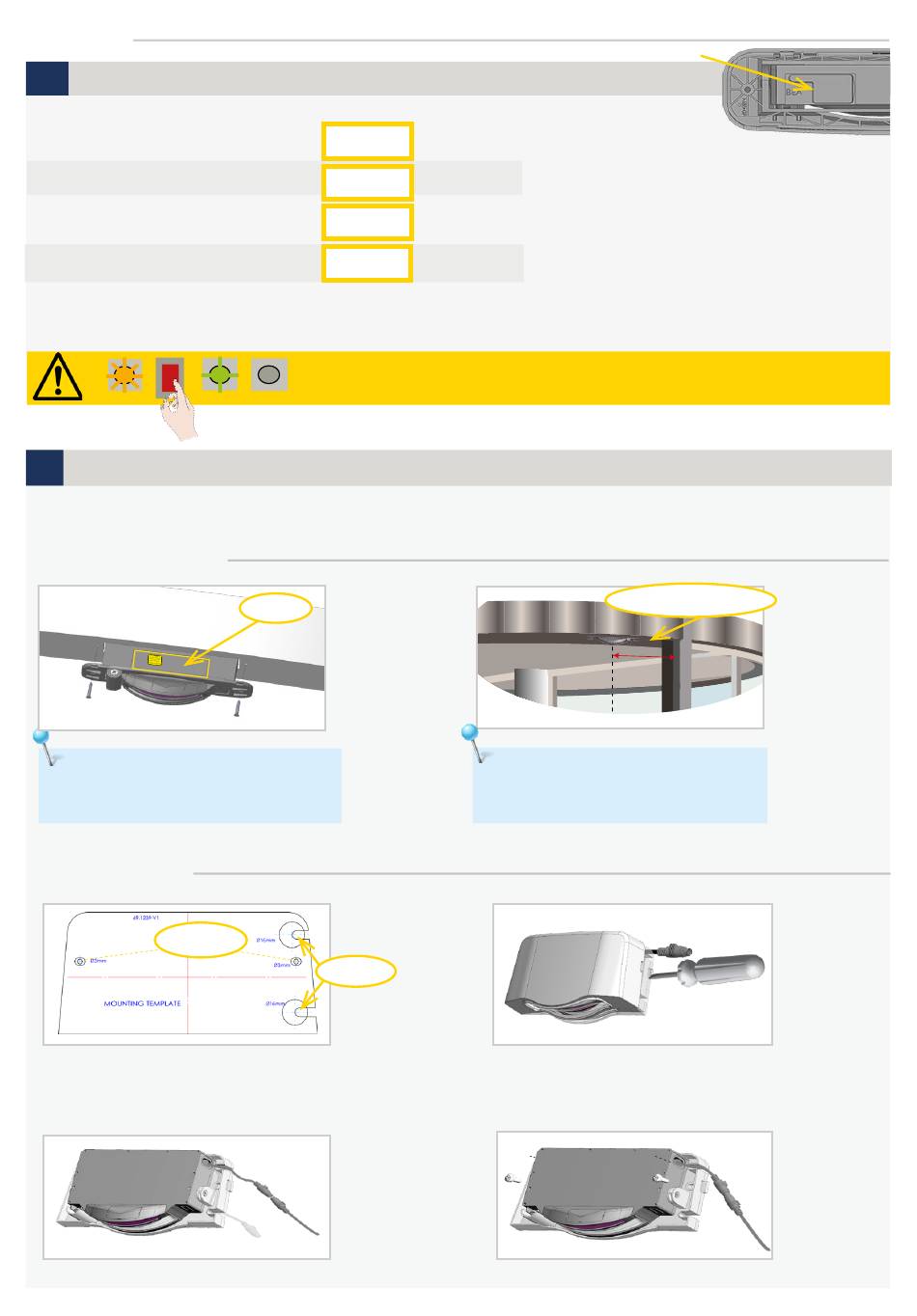

MONTAGE
1
DIP-SCHALTER
DIP 1 AUSGANGSKONFIG.
DIP 2 UMGEBUNG
DIP 3 HINTERGRUND
DIP 4 ÜBERWACHUNG / TEST
DIP 5 (NICHT GENUTZT)
* Wenn DIP2 auf OFF steht (schwierige Umgebung), kann der Prüfkörper CB (DIN 18650-1) nicht erkannt werden.
2
SENSORMONTAGE
Montieren Sie den Sensor in der richtigen Position und schrauben Sie ihn fest.
EINBAUMONTAGE
Stellen Sie sicher, dass die Vorderseite
des Sensors zur Außenseite der Tür hin
zeigt.
AUFBAUMONTAGE
screw hole
Platzieren Sie die Bohrschablone an die gewün-
schte Stelle. Bohren Sie die 2 Löcher für die
Schrauben und das Loch für die Kabelführung.
* entsprechend der Türstruktur vor Ort.
Führen Sie das Kabel durch die vorgebohrte Öffnung
(a oder b)
4
ON
NC/NC
standard
ein
low aktiv
-
Nach dem Umlegen eines DIP-Schalters, blinkt die LED schnell orange.
x
Durch LANGES Drücken des Drucktasters werden die Einstellungen bestätigt.
> 3 sek.
Vorderseite
a
cable route hole
b
a
b
OFF
NO/NO
Auf SCHWIERIG umschalten, wenn externe Störungen
schwierig*
wahrscheinlich zu unerwünschten Erfassungen führen
werden.
Auf AUS stellen, wenn es keinen Hintergrund gibt
aus
(z. B. Glasfußboden).
high aktiv
-
Stellen Sie sicher, dass der Abstand
zwischen Sensormitte und Pfosten min-
destens 20 cm beträgt.
Entfernen Sie die Abdeckung mit einem
Schraubendreher.
Schrauben Sie den Sensor fest an den Türrahmen.
Empfohlene Position
≥20cm
