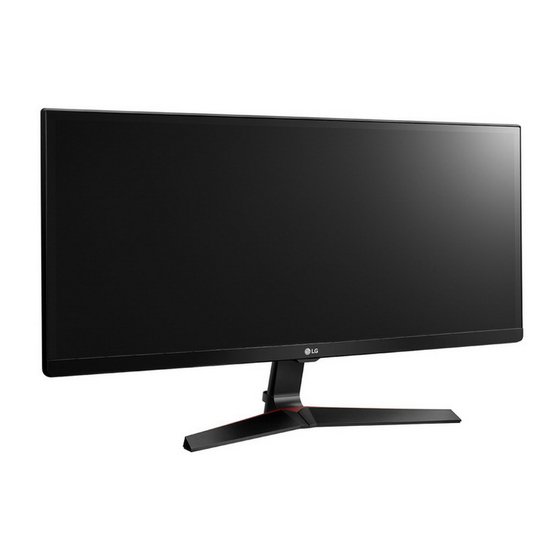

Benutzerhandbuch LED LCD-MONITOR (LED-MONITOR*) *LED-Monitore von LG sind LCD-Monitore mit LED-Hintergrundbeleuch- tung. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicher- heitsinformationen bitte aufmerksam durch. Modellliste für LED LCD-Monitore (LED-Monitore) 29UM69G 34UM69G www.lg.com...
Unterstützte Treiber und Software FEHLERBEHEBUNG Beschreibung der Komponenten und Tasten - So verwenden Sie die Joystick-Taste Eingangsanschluss TECHNISCHE DATEN Bewegen und Anheben des Monitors 29UM69G Installieren des Monitors 34UM69G - Zusammenbau der Standfußsockel Werksunterstützungsmodus (Preset Mode, Installieren des Monitors - Zusammenbau der Standfußsockel...
Seite 3
LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI- Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile. Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt. Es wird empfohlen, die mitgelieferten Zubehörteile zu verwenden. Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an. HINWEIS Beachten Sie, dass die Komponenten möglicherweise von den folgenden Abbildungen abweichen.
MONTAGE UND VORBEREITUNG Unterstützte Treiber und Software Sie können die neueste Version von der LGE-Website (www.lg.com) herunterladen und installieren. Treiber und Software Installationspriorität 29UM69G/34UM69G Monitortreiber Empfohlen OnScreen Control Empfohlen...
MONTAGE UND VORBEREITUNG Beschreibung der Komponenten und Tasten 29UM69G 34UM69G Taste Joystick Power-LED Ein: Einschalten Aus: Ausschalten So verwenden Sie die Joystick-Taste Sie können die Funktionen des Monitors ganz einfach durch Drücken und Bewegen der Joystick-Taste nach links und rechts mit Ihrem Finger steuern.
Bilder erzeugt werden. oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren Trans- port zu gewährleisten. 29UM69G 29UM69G Es wird empfohlen, den Monitor in den Original- karton oder die Originalverpackung zu stellen und dann zu bewegen.
MONTAGE UND VORBEREITUNG Installieren des Monitors Zusammenbau der Standfußsockel Befestigen Sie den Standfußsockel an 29UM69G Standkörper. Legen Sie den Bildschirm mit der Vorderseite nach Ziehen Sie die Schrauben nach rechts fest. unten ab. Standkörper VORSICHT Standfußsockel Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen...
MONTAGE UND VORBEREITUNG Installieren des Monitors Zusammenbau der Standfußsockel 34UM69G Bitte legen Sie ein weiches Tuch auf einen niedrigen Tisch oder Kasten, um den Bildschirm des Monitors zu schützen. Bitte legen Sie den Monitor auf das weiche Tuch mit dem Bildschirm, der nach unten liegt. Montieren Sie den und Standkörper.
Abbildung dargestellt. sche Schritte und können möglicherweise vom tatsächlichen Produkt abweichen. Tragen Sie den Monitor nicht verkehrt herum am 29UM69G Standfußsockel. Der Monitor könnte sich sonst vom Standfußsockel lösen und zu Verletzungen führen. Wenn Sie den Monitor heben oder verschieben, berühren Sie dabei nicht den Bildschirm.
Sie das Netzkabel in die Steckdose ein. Heben Sie den Monitor an, und stellen Sie ihn auf- recht auf den Tisch. 29UM69G Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten.
Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. Stellen Sie den Winkel vom Bildschirm ein. Der Winkel vom Bildschirm kann nach vorne oder hinten fuer ein angenehmes Seherlebnis eingestellt werden. 29UM69G 100-240 V ~ 20° -5° Verwenden Sie ausschließlich das mitgelieferte Stromkabel, und schließen Sie es an eine geerdete...
Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend Halten Sie den Monitor sicher mit beiden Händen gezeigt. fest, und passen Sie die Höhe an. 29UM69G Die Höhe kann auf bis zu 120,0 mm angepasst werden. 34UM69G 120,0 mm...
MONTAGE UND VORBEREITUNG HINWEIS WARNUNG Gehen Sie beim Drehen des Monitors mit Vorsicht vor, wenn das Kabel bereits angeschlossen ist. Die linke oder rechte Seite des Monitorkopfs Um Verletzungen beim Drehen des Displays zu kann nach oben oder unten leicht gedreht werden vermeiden, fassen Sie nicht zwischen das Display (bis zu 3 °).
Wenn Sie Schraube länger als Standard verwenden, könnte der Monitor sofort beschädigt werden. Wenn Sie fehlerhafte Schraube verwenden, könnte das Produkt beschädigt werden and sich von bereitgestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür. Installieren der Wandmontageplatte 29UM69G Wandhalterung (A x B)
Seite 17
Wird der Monitor an der Decke oder einer geneig- ten Wand montiert, kann er möglicherweise her- unterfallen und zu Verletzungen führen. Achten Sie darauf, dass Sie eine originale LG-Wandhalterung verwenden. Weitere Informationen erhalten Sie von Ihrem lokalen Händler oder einem qualifizierten Monteur.
Video- oder Audio-Ausgang zur Verfügung. Bei Verwendung mit einem HDMI-PC kann es zu Wenn Sie Kabel verwenden, die nicht von LG zerti- Kompatibilitätsproblemen kommen. fiziert wurden, zeigt der Bildschirm eventuell nichts Verwenden Sie ein zertifiziertes Kabel mit HDMI- oder Bildrauschen an.
VERWENDEN DES MONITORS Anschließen an AV-Geräte USB-C-Anschluss Digitalvideo und Audiosignale werden von Ihrem PC bis HDMI-Anschluss zum Monitor gesendet. Schließen Sie den Monitor an den PC über das USB-C Dieser Anschluss überträgt digitale Video- und Audiosi- Kabel wie in der Abbildung unten gezeigt. gnale vom PC oder A/V-Gerät an den Monitor.
VERWENDEN DES MONITORS Anschließen an externe Geräte Anschließen von Kopfhörern Schließen Sie Peripheriegeräte über den Kopfhöreraus- gang an den Monitor an. Stellen Sie die Verbindung wie abgebildet her. (sold separately) (separat erhältlich) HINWEIS Peripheriegeräte sind separat erhältlich. Falls Sie Ohrhörer [mit abgewinkeltem Stecker] ver- wenden, können Probleme beim Anschluss weiterer externer Geräte mit dem Monitor auftreten.
Benutzereinstellungen BENUTZEREINSTELLUNGEN Aktivieren des Hauptmenüs Drücken Sie die Joystick-Taste auf der Unterseite des Monitors. Bewegen Sie den Joystick auf-/abwärts ( ▲ / ▼ ) und nach links/rechts ( ◄ / ► ), um die Optionen einzustellen. Drücken Sie ein weiteres Mal auf die Joystick-Taste, um das Hauptmenü zu verlassen. Taste Joystick Taste Menüstatus...
Benutzereinstellungen Benutzereinstellungen Menüeinstellungen Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick-Taste an der Unterseite des Monitors, und rufen Sie dann das „Menü“ auf. Konfigurieren Sie die Optionen durch Bewegen des Joysticks auf-/abwärts/nach links/nach rechts. Bewegen Sie den Joystick nach ◄ ,oder drücken Sie darauf ( / Ok), um zum übergeordneten Menü...
Seite 23
Benutzereinstellungen Menü > Bild Beschreibung Bildmodus Anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus des Hauptmenüs kann eingestellt werden. Leser Optimiert den Bildschirm, um Dokumente anzusehen. Sie können den Bildschirm im Menü OSD erhellen. Foto Optimiert den Bildschirm für Fotos. Cinema Optimiert den Bildschirm für Videos.
Seite 24
Benutzereinstellungen Spieleinstel- FreeSync Stellt nahtlose und natürliche Bilder durch das Synchronisieren der vertikalen Frequenz des Ein- gangssignals mit diesem des Produktionssignals zur Verfügung. lung VORSICHT Unterstütztes Interface: DisplayPort,HDMI. Unterstützte Grafikkarte: Eine Grafikkarte, die AMD FreeSync unterstützt, ist notwendig. Unterstützte Version: Achten Sie auf die Grafikkarte, die zum neuesten Treiber zu aktualisie- ren.
Seite 25
Benutzereinstellungen Farbanpas- Gamma Modus 1, Je höher der Gamma-Wert, desto dunkler wird das Bild. Umgekehrt wird das Bild heller, sung Modus 2, je niedriger der Gamma-Wert ist. Modus 3 Modus 4 Wenn Sie nicht brauchen, die Gamma Einstellungen zu justieren, wählen Sie Modus 4. Farbtemp.
Seite 26
Benutzereinstellungen Menü > Ton Beschreibung Lautstärke Passen Sie das Volumen des Kopfhörers oder Sprechers an. MaxxAudio MaxxAudio von Waves, Empfänger einer Technischen GRAMMY Auszeichnung ® ® eine Suite von Studio-Qualität Klang Werkzeuge für ein hervorragendes Hörerlebnis. Deaktivieren Sie die Funktion MaxxAudio. MaxxAudio-Einstellungen Der Benutzer kann die Klangqualität manuell eingestellt werden.
Seite 27
FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. eingesteckt? Leuchtet die Power-LED? Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/ Ausschalttaste. Ist das Gerät eingeschaltet, und Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist (Menü >...
Seite 28
Haben Sie den Bildschirmtreiber instal- Bitte Installieren Sie unbedingt den Bildschirmtreiber von unserer Website: liert? http://www.lg.com. Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Kein Ton aus dem Kopfhörer oder Lautsprecher. Versuchen Sie, das Volumen mit dem Knopf am Monitor zu vergrößern.
TECHNISCHE DATEN Werksunterstützungsmodus (Preset Mode, PC) HDMI / DP Normal / USB-C Horizontale Frequenz Vertikale Fre- Auflösung(HDMI / DP / USB-C) Polarität (H/V) Anmerkungen (kHz) quenz (Hz) 640 x 480 31,469 59,94 640 x 480 37,5 800 x 600 37,879 60,317 800 x 600 46,875...
Seite 32
Die Modellnummer und Seriennummer des Produkts befinden sich auf der Rückseite und auf einer Seite des Produkts. Notieren Sie die Nummer, falls Sie Ser- vice benötigen. MODELL SERIENNUMMER...
