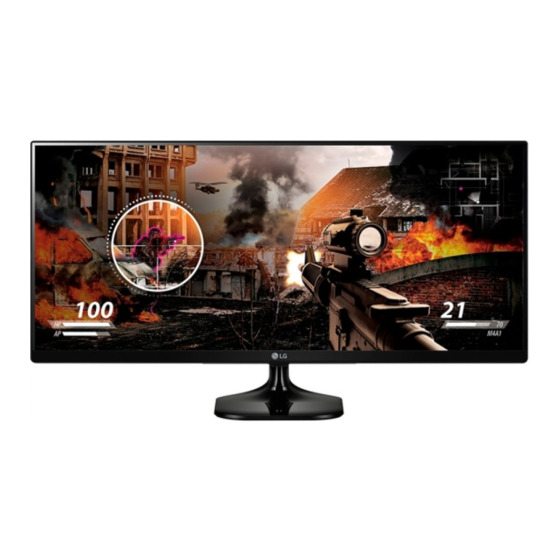

BENUTZERHANDBUCH IPS LED-MONITOR (LED-MONITOR*) *LED-Monitore von LG sind LCD-Monitore mit LED-Hintergrundbeleuchtung. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen bitte aufmerksam durch. Modellliste für IPS LED-Monitore (LED-Monitore) 25UM58 29UM58 34UM58 www.lg.com...
LIZENZ - -Bildmodus MONTAGE UND FEHLERBEHEBUNG VORBEREITUNG Produktkomponenten TECHNISCHE DATEN Beschreibung der Komponenten und Tasten 25UM58 Bewegen und Anheben des Monitors 29UM58 Installieren des Monitors 34UM58 - Zusammenbau der Ständerplatte Werksunterstützungsmodus - Benutzen Sie den Kabelhalter HDMI Timing (Video) - Abnehmen des Standfußes...
LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Produktkomponenten Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die Komponenten möglicherweise von den folgenden Abbildungen abweichen können. CD / Karte HDMI Kabel 34UM58...
MONTAGE UND VORBEREITUNG Bewegen und Anheben des VORSICHT Monitors Vermeiden Sie es nach Möglichkeit, den Bildschirm des Monitors zu berühren. Dies Gehen Sie nach den folgenden Anweisungen vor, kann zu Schäden am Bildschirm oder an den wenn Sie den Monitor bewegen oder anheben, um Pixeln führen, aus denen die Bilder erzeugt Kratzer oder Beschädigungen am Monitor zu ver- werden.
MONTAGE UND VORBEREITUNG Installieren des Monitors Schraubendeckel befestigen. Zusammenbau der Ständerplatte 25UM58 Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab.
MONTAGE UND VORBEREITUNG Schraubendeckel befestigen. 29UM58 34UM58 Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Schraubendeckel Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Prüfen Sie die Ausrichtung des Standkörpers Vorder- und Rückseite) und montieren Sie dann den Standkörper.
MONTAGE UND VORBEREITUNG Abnehmen des Standfußes Ziehen Sie die zwei Schrauben auf der Rueck- seite von Standkörper ab. Lösen Sie den Standkörper wie in der Abbil- 25UM58 dung gezeigt. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Schrauben VORSICHT Um den Bildschirm vor Kratzern zu schüt-...
Seite 10
MONTAGE UND VORBEREITUNG Drehen Sie die schraube nach links. 29UM58 34UM58 Ziehen Sie den Ständerplatte aus. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Standkörper Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab.
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Schließen Sie den Adapter am Monitor an, und stecken Sie das Stromkabel in eine Steckdose. Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten.
MONTAGE UND VORBEREITUNG Anpassen des Neigungswinkels WARNUNG Um beim Anpassen des Bildschirms Verlet- Stellen Sie den an der Ständerplatte montier- zungen an den Fingern zu vermeiden, halten ten Monitor aufrecht auf. Sie den unteren Teil des Monitors nicht wie Stellen Sie den Winkel vom Bildschirm ein. Der nachfolgend gezeigt.
MONTAGE UND VORBEREITUNG Verwenden des Kensington- Installieren der Wandmontageplatte Schlosses Dieser Monitor unterstützt die Spezifikation der Standard-Wandmontageplatte oder eines kompa- Die Kupplung des Kensington-Sicherheitssystems tiblen Geräts. befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- wendung finden Sie in der Bedienungsanleitung Legen Sie den Bildschirm mit der Vorderseite für das Kensington-Schloss oder auf der Website nach unten.
Wenn Sie Schraube länger als Standard verwenden, Rueckseite könnte der Monitor sofort beschädigt werden. Wenn Sie fehlerhafte Schraube verwenden, könnte Standard-Schraube das Produkt beschädigt werden and sich von bereit- gestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür. Max.8mm 25UM58 34UM58 HINWEIS...
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Dieser Monitor unterstützt *Plug & Play. *Plug & Play: Eine Funktion, mit der ein Gerät ohne Neukonfiguration oder manuelle Instal- lation von Treibern an einen Computer ange- schlossen werden kann. HDMI-Anschluss Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC oder A/V-Gerät an den Moni- tor.
VERWENDEN DES MONITORS Anschließen an AV-Geräte Anschließen an externe Geräte HDMI-Anschluss Anschließen von Kopfhörern Dieser Anschluss überträgt digitale Video- und Schließen Sie Peripheriegeräte über den Kopf- Audiosignale vom PC oder A/V-Gerät an den Moni- hörerausgang an den Monitor an. Stellen Sie die tor.
EINSTELLUNGEN ANPASSEN EINSTELLUNGEN ANPASSEN Aktivieren des Hauptmenüs Drücken Sie die Joystick-Taste auf der Unterseite des Monitors. Bewegen Sie den Joystick auf-/abwärts (▲/▼) und nach links/rechts (◄/►), um die Optionen einzustellen. Drücken Sie ein weiteres Mal auf die Joystick-Taste, um das Hauptmenü zu verlassen. Betriebsanzeige Taste Joystick Taste...
EINSTELLUNGEN ANPASSEN Passt die Einstellungen an Menüeinstellungen -Schnelleinstellungen Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick- Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Wechseln Sie durch Bewegen des Joysticks zu Schnelleinstel- lungen > Helligkeit. Konfigurieren Sie die Optionen gemäß...
EINSTELLUNGEN ANPASSEN -Bild Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick- Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Wechseln Sie durch Bewegen des Joysticks zu Bild. Konfigurieren Sie die Optionen gemäß den Anweisungen, die in der rechten unteren Ecke angezeigt werden.
Seite 20
EINSTELLUNGEN ANPASSEN Spieleinstellung Schwarz Stabilisator Black Stabilizer (Schwarz Stabilisator) : Sie können den Schwarz Kontrast verändern um in dunklen Szenen eine bessere Auflösung zu haben. Wenn Sie den Wert für die „Black Stabilizer“ (Schwarz Stabilisator) erhö- hen, werden die unteren Graustufen auf dem Bildschirm heller angezeigt. (Objekte auf dunklen Spielbildschirmen können gut erkannt werden.) Wenn Sie den Wert der Schwarz Stabilisator verringern, werden die un- teren Graustufen dunkler angezeigt.
EINSTELLUNGEN ANPASSEN -Allgemein Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick- Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Wechseln Sie durch Bewegen des Joysticks zu Allgemein. Konfigurieren Sie die Optionen gemäß den Anweisungen, die in der rechten unteren Ecke angezeigt werden.
EINSTELLUNGEN ANPASSEN -Zurücksetzen Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick-Taste an der Unterseite des Monitors, und rufen Sie dann das Menü auf. Wechseln Sie durch Bewegen des Joysticks zu Zurücksetzen. Konfigurieren Sie die Optionen gemäß den Anwei- sungen, die in der rechten unteren Ecke angezeigt werden.
Seite 23
EINSTELLUNGEN ANPASSEN -Bildmodus Drücken Sie die Joystick-Taste auf der Unterseite des Moni- tors. Wechseln Sie zu Bildmodus, indem Sie die Joystick-Taste nach ▲ bewegen. Konfigurieren Sie die Optionen gemäß den Anweisungen, die in der rechten unteren Ecke angezeigt werden. Die einzelnen Optionen werden nachfolgend beschrieben. Menü...
Seite 24
FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors y Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. eingesteckt? Leuchtet die Betriebsanzeige? y Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste.
Seite 25
FEHLERBEHEBUNG HINWEIS Prüfen Sie, ob die Auflösung der Videokarte oder die Frequenz innerhalb des für den Monitor zuläs- sigen Bereichs liegt, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung � Anzeige � Einstellungen fest. Wird die Videokarte nicht auf die empfohlene (optimale) Auflösung festgelegt, kann dies zu ver- schwommenem Text, einem abgedunkelten Bildschirm, einem abgeschnittenen Anzeigebereich oder einer nicht ausgerichteten Anzeige führen.
TECHNISCHE DATEN TECHNISCHE DATEN 25UM58 LCD-Bildschirm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzei- Pixelabstand 0,2286 mm x 0,2286 mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung 2560 x 1080 bei 60 Hz Videosignal Horizontale Frequenz...
Seite 27
TECHNISCHE DATEN Umgebungsbedin- Betriebsbedingungen Temperatur: 0°C bis 40°C; Luftfeuchtigkeit: ≤ 80% gungen Lagerbedingungen Temperatur: -20°C bis 60°C; Luftfeuchtigkeit: ≤ 85% Anpassung des Nach vorn/nach hinten: -5° bis 20° (Monitor) Standfußwinkels Abmessungen Monitorgröße (Breite x Höhe x Tiefe) Mit Fuß 609 mm x 383 mm x 188 mm Ohne Fuß...
Seite 28
TECHNISCHE DATEN TECHNISCHE DATEN 29UM58 LCD-Bildschirm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzei- Pixelabstand 0,2628 mm x 0,2628 mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung 2560 x 1080 bei 60 Hz Videosignal Horizontale Frequenz 30 kHz bis 90 kHz Vertikale Frequenz 56~75 Hz (PC)
Seite 29
TECHNISCHE DATEN TECHNISCHE DATEN 34UM58 LCD-Bildschirm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzei- Pixelabstand 0,312(H) mm x 0,310(V) mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung 2560 x 1080 bei 60 Hz Videosignal Horizontale Frequenz 30 kHz bis 90 kHz Vertikale Frequenz (PC)56 Hz bis 75 Hz...
KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu vermeiden.
Seite 32
Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Die Modellnummer und Seriennummer des Produkts befinden sich auf der Rückseite und auf einer Seite des Produkts. Notieren Sie die Nummer, falls Sie Service benötigen. MODELL SERIENNUMMER...
