Inhaltszusammenfassung für LG 29UM65

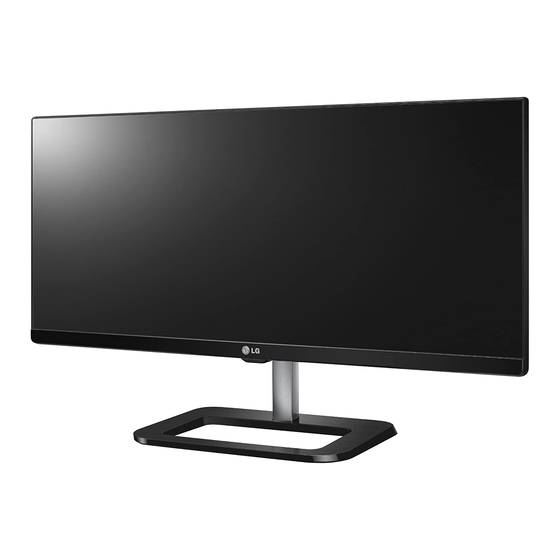

- Seite 1 Benutzerhandbuch IPS LED-MONITOR (LED-MONITOR) Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen bitte aufmerksam durch. Modellliste für IPS LED-Monitore (LED-Monitore) 29UM65 29UB65 www.lg.com...
-
Seite 2: Inhaltsverzeichnis
- Abnehmen des Standfußes - Installation auf einem Tisch TECHNISCHE DATEN - Anpassen der Standhöhe - Anpassen des Neigungswinkels Werksunterstützungsmodus (Preset - Pivot-Funktion Mode, DVI-D/HDMI/PC Display Port) - Verwenden des Kensington-Schlosses HDMI Timing (Video) - Installieren der Wandmontageplatte Betriebsanzeige - Installation an einer Wand KORREKTE HALTUNG VERWENDEN DES MONITORS Korrekte Haltung vor dem Monitor Anschluss eines PCs - DVI- Anschluss - DisplayPort-Anschluss - HDMI-Anschluss Anschließen an AV-Geräte - HDMI-Anschluss Anschließen an externe Geräte - Anschluss an der Kopfhörerbuchse INSTALLIEREN DER LG MONITOR-SOFTWARE EINSTELLUNGEN ANPASSEN... - Seite 3 LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com „Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“ VESA, das VESA-Logo, das DisplayPort Compliance-Logo und DisplayPort Compliance-Logo für Dualmodus-Quellen sind jeweils eingetragene Marken der Video Electronics Standards Association.
-
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Produktkomponenten Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die Komponenten möglicherweise von den folgenden Abbildungen abweichen können. Benutzerhandbuch/Karte Netzkabel Netzadapter HDMI Kabel 29UB65 OPTIONALES ZUBEHÖR Kabel für Display-Anschluss DVI-D-Dualkabel (Dieses Kabel ist in Das DisplayPort-Kabel ist in Standfußsockel einigen Ländern nicht einigen Ländern möglicherweise enthalten.) nicht verfügbar. 29UM65 (Schwarz) (Silber) Kabelhalter Schrauben Standfußsockel Standkörper VORSICHT Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile. Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt. HINWEIS Beachten Sie, dass die Komponenten möglicherweise von den folgenden Abbildungen abweichen. Die in dieser Bedienungsanleitung veröffentlichten Informationen und technischen Daten können im Rahmen von Produktverbesserungen ohne vorherige Ankündigung geändert werden. Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben. Das DisplayPort-Kabel ist in einigen Ländern möglicherweise nicht verfügbar. -
Seite 5: Beschreibung Der Komponenten Und Tasten
MONTAGE UND VORBEREITUNG Beschreibung der Komponenten und Tasten 29UM65 Betriebsanzeige An: Eingeschaltet Aus: Ausgeschaltet (Taste Power) Anschlüsse... - Seite 6 MONTAGE UND VORBEREITUNG 29UB65 Betriebsanzeige An: Eingeschaltet Aus: Ausgeschaltet (Taste Power) Anschlüsse...
-
Seite 7: Bewegen Und Anheben Des Monitors
MONTAGE UND VORBEREITUNG Bewegen und Anheben des VORSICHT Monitors Vermeiden Sie es nach Möglichkeit, den Bildschirm des Monitors zu berühren. Dies Gehen Sie nach den folgenden Anweisungen vor, kann zu Schäden am Bildschirm oder an den wenn Sie den Monitor bewegen oder anheben, um Pixeln führen, aus denen die Bilder erzeugt Kratzer oder Beschädigungen am Monitor zu ver- werden. meiden und um unabhängig von Form und Größe 29UM65 einen sicheren Transport zu gewährleisten. Es wird empfohlen, den Monitor in den Ori- ginalkarton oder die Originalverpackung zu stellen und dann zu bewegen. Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie den Monitor bewegen oder anheben. Halten Sie den Monitor oben und unten am Rahmen gut fest. Halten Sie nicht den Bild- schirm selbst fest. 29UB65 Halten Sie den Monitor so, dass der Bild- schirm von Ihnen abgewendet ist, um ein Wenn Sie den Monitor ohne Standfußsockel Verkratzen des Bildschirms zu verhindern. verwenden, kann der Monitor bei Betätigung der Joystick-Taste umkippen. Dies kann zu Schäden am Monitor und zu Verletzungen führen. Zudem funktioniert die Joystick-Taste möglicherweise nicht richtig. Setzen Sie das Produkt beim Bewegen kei- nerlei Erschütterungen oder Vibrationen aus. Halten Sie den Monitor beim Bewegen auf- recht, drehen Sie ihn niemals auf die Seite,... -
Seite 8: Installieren Des Monitors
MONTAGE UND VORBEREITUNG Installieren des Monitors Ziehen Sie zwei Schrauben auf der Rueckseite von Standkörper fest. Zusammenbau der Ständerplatte 29UM65 Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Zuerst legen Sie bitte Standkörper auf Stand- fußsockel, Dann ziehen Sie die zwei Schrau- (Schwarz) ben auf der Rueckseite von der Standfuß- sockel. Standkörper 120 mm (Schwarz) Standfußsockel 100 mm VORSICHT Durch übermäßige Krafteinwirkung beim Anziehen der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verur- (Silber) sachte Schäden sind von der Produktgaran- tie nicht abgedeckt. Prüfen Sie die Ausrichtung des Standkörpers Vorder- und Rückseite) und montieren Sie dann den Standkörper. VORSICHT Es kann Ihre Fuesse durch den Stand ver- letzt werden, also bitte vorsichtig. Standkörper Standkörper... -
Seite 9: Benutzen Sie Den Kabelhalter
MONTAGE UND VORBEREITUNG Benutzen Sie den Kabelhalter 29UB65 29UM65 Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Zuerst, wie in dem Bild gezeigt, druecken Sie VORSICHT bitte den Kabelhalter auf den Standkörper, Um den Bildschirm vor Kratzern zu schützen, danach befestigen Sie den Kabelhalter an dem decken Sie die Oberfläche mit einem wei- chen Tuch ab. Standkörper. Befestigen Sie den Standfuß am Haken des Standkörpers. VORSICHT Es kann Ihre Fuesse durch den Stand ver- letzt werden, also bitte vorsichtig. Standkörper Legen Sie die Kabel in den Kabelhalter ein. Standfußsockel Standkörper Befestigen Sie den Standfuß, indem Sie die Schraube mit einer Münze nach rechts drehen. -
Seite 10: Abnehmen Des Standfußes
MONTAGE UND VORBEREITUNG Abnehmen des Standfußes Ziehen Sie die zwei Schrauben von Standfuß- sockel ab. Bauen Sie Standfußsockel von Standkörper 29UM65 Legen Sie den Bildschirm mit der Vorderseite nach unten ab. VORSICHT Standkörper Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Standfußsockel Zuerst druecken Sie den Kabelhalter wie im Bild gezeigt. Dann bauen Sie den Kabelhalter von Standkörper ab. (Silber) Standkörper VORSICHT Ziehen Sie die zwei Schrauben auf der Rueck- Abbildungen in diesem Dokument zeigen seite von Standkörper ab. typische Schritte und können möglicherweise Lösen Sie den Standkörper wie in der Abbil- vom tatsächlichen Produkt abweichen. dung gezeigt. Tragen Sie den Monitor nicht verkehrt her- um am Standfußsockel. Der Monitor könnte sich sonst vom Standfußsockel lösen und zu Verletzungen führen. Wenn Sie den Monitor heben oder ver- schieben, berühren Sie dabei nicht den Bildschirm. Krafteinwirkungen oder Druck können zu Beschädigungen des Bildschirms führen. Halten Sie stattdessen den Standkör- per oder den Plastikrahmen des Produkts. Standkörper Standkörper... - Seite 11 MONTAGE UND VORBEREITUNG Entfernen Sie die beiden Schrauben vom 29UB65 Standkörper. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Standkörper VORSICHT Um den Bildschirm vor Kratzern zu schüt- zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Drehen Sie die Schraube mit einer Münze nach links. Entfernen Sie den Standfuß. Standkörper VORSICHT Möglicherweise weichen die Komponenten von den Abbildungen ab. Tragen Sie den Monitor nicht verkehrt her- um, da er sich sonst vom Standfuß lösen und beschädigt werden bzw. zu Verletzungen führen kann. Um Schäden des Bildschirms beim Anheben oder Versetzen zu vermeiden, fassen Sie stets den Standfuß oder die Plastikabde- ckung an. Dadurch wird unnötiger Druck auf den Bildschirm vermieden. Standfußsockel...
-
Seite 12: Installation Auf Einem Tisch
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Schließen Sie den Adapter am Monitor an, und stecken Sie das Stromkabel in eine Steckdose. Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. 29UM65 Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um eine ausreichende Belüftung zu gewährleisten. 29UM65 10 cm 10 cm 10 cm 10 cm 29UB65 29UB65 Drücken Sie auf die Taste (POWER) auf der Vorderseite des Monitors, um ihn einzuschal- 10 cm ten. 10 cm VORSICHT 10 cm 10 cm Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags. -
Seite 13: Anpassen Der Standhöhe
MONTAGE UND VORBEREITUNG Anpassen der Standhöhe Die Höhe kann auf bis zu 110,0 mm angepasst werden. 110,0 mm 29UB65 Stellen Sie den am Standfußsockel montierten Monitor aufrecht auf. Entfernen Sie das Klebeband, das am unte- ren hinteren Rand des Standkörpers be- festigt ist, und ziehen Sie dann den Siche- rungsstift heraus, indem Sie den Kopf nach VORSICHT unten drücken. Nachdem der Stift entfernt wurde, muss er zum Anpassen der Höhe nicht wieder einge- Standkörper führt werden. Klebeband WARNUNG Sicherungsstift Halten Sie Ihre Finger oder Hände nicht zwischen den Bildschirm und die Platte (Gehäuse), wenn Sie die Höhe des Bildschirms anpas- sen. Monitor Sicherungsstift... -
Seite 14: Anpassen Des Neigungswinkels
MONTAGE UND VORBEREITUNG Anpassen des Neigungswinkels WARNUNG Um beim Anpassen des Bildschirms Verlet- Stellen Sie den an der Ständerplatte montier- zungen an den Fingern zu vermeiden, halten ten Monitor aufrecht auf. Sie den unteren Teil des Monitors nicht wie Stellen Sie den Winkel vom Bildschirm ein. Der nachfolgend gezeigt. Winkel vom Bildschirm kann nach vorne oder 29UM65 hinten fuer ein angenehmes Seherlebnis einge- stellt werden. 29UM65 29UB65 Rückseite Vorderseite 29UB65 Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie den Winkel des Monitors anpassen. 29UM65 Rückseite Vorderseite 29UB65... -
Seite 15: Pivot-Funktion
MONTAGE UND VORBEREITUNG 29UB65 Pivot-Funktion Drehen Sie den Monitor im Uhrzeigersinn wie in der Abbildung dargestellt. Mit der Pivot-Funktion lässt sich der Monitor um 90° im Uhrzeigersinn drehen. Monitor Schließen Sie die Installation ab, indem Sie den Monitor um 90° wie in der Abbildung dargestellt drehen. Standfuß WARNUNG Wenn Sie zur Nutzung der Pivot-Funktion den Monitor drehen, dann achten Sie darauf, dass er nicht den Standfuß berührt. WARNUNG Gehen Sie beim Drehen des Monitors mit Heben Sie den Monitor so weit wie möglich an. Vorsicht vor, wenn das Kabel bereits ange- schlossen ist. HINWEIS Ein auf dem Monitorbildschirm angezeigtes Bild wird nicht gemäß der Bildschirmausrich- tung mitgedreht. Richten Sie den Monitorwinkel in Pfeilrich- tung wie in der Abbildung dargestellt aus. -
Seite 16: Verwenden Des Kensington-Schlosses
Verwenden des Kensington- Installieren der Wandmontageplatte Schlosses Dieser Monitor unterstützt die Spezifikation der Standard-Wandmontageplatte oder eines kompa- Die Kupplung des Kensington-Sicherheitssystems tiblen Geräts. befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- wendung finden Sie in der Bedienungsanleitung Legen Sie den Bildschirm mit der Vorderseite für das Kensington-Schloss oder auf der Website nach unten. Um den Bildschirm vor Kratzern zu http://www.kensington.com. schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Verbinden Sie das Kabel des Kensington-Sicher- Legen Sie die Wandmontageplatte auf den heitssystems mit dem Monitor und einem Tisch. Monitor, und richten Sie sie an den Löchern für 29UM65 die Schrauben aus. Ziehen Sie die vier Schrauben mit einem Schraubendreher fest, um die Platte am Moni- tor zu befestigen. Wandmontageplatte 29UB65 HINWEIS Die Wandmontageplatte ist separat erhältlich. Weitere Informationen zur Installation finden Sie im Installationshandbuch für die Wandmontageplatte. Üben Sie beim Befestigen der Wandmontageplatte keinen übermäßigen Druck aus, da Sie sonst den Bildschirm des Monitors beschädigen könnten. HINWEIS Die Verwendung des Kensington-Schlosses ist optional. Das Zubehör erhalten Sie in Ihrem Elektronikgeschäft vor Ort. -
Seite 17: Installation An Einer Wand
75 x 75 Schraube für Ständer M4 x 10 Installieren Sie den Monitor mit einem Abstand von Benötigte Schrauben mindestens 10 cm zur Wand und 10 cm Abstand an den Seiten, um eine ausreichende Belüftung VORSICHT zu gewährleisten. Detaillierte Installationsanwei- sungen erhalten Sie von Ihrem lokalen Händler. Trennen Sie das Stromkabel, bevor Sie den Beachten Sie das Handbuch zur Installation und Monitor bewegen oder aufbauen, um einen Verwendung einer schwenkbaren Wandmontage- elektrischen Stromschlag zu vermeiden. halterung. Wird der Monitor an der Decke oder einer ge- neigten Wand montiert, kann er möglicherwei- se herunterfallen und zu Verletzungen führen. Achten Sie darauf, dass Sie eine originale LG- Wandhalterung verwenden. Weitere Informa- tionen erhalten Sie von Ihrem lokalen Händler oder einem qualifizierten Monteur. D urch übermäßige Krafteinwirkung bei der 10 cm Befestigung der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verur- sachte Schäden sind von der Produktgarantie nicht abgedeckt. 10 cm Verwenden Sie eine Wandmontagehalterung 10 cm und Schrauben, die dem VESA-Standard entsprechen. Schäden, die durch die Verwen- dung oder falsche Verwendung ungeeigneter 10 cm Komponenten verursacht werden, sind von der Produktgarantie nicht abgedeckt. Um den Monitor an der Wand zu montieren, befesti- Schraubenlaenge von aeusserer Oberflaeche gen Sie die Wandhalterung (optional) an der Rück-... -
Seite 18: Verwenden Des Monitors
(separat erhältlich) Dieser Monitor unterstützt *Plug & Play. *Plug & Play: Eine Funktion, mit der ein Gerät ohne Neukonfiguration oder manuelle Instal- lation von Treibern an einen Computer ange- schlossen werden kann. DVI- Anschluss Zum Übertragen digitaler Videosignale an den Monitor. Schließen Sie den Monitor mit dem DVI- (separat erhältlich) Kabel wie nachfolgend gezeigt an. Drücken Sie die Taste MENU, und wählen Sie dann im Eingangsmenü die Eingangsoption. Wenn Sie den Ton im DVI-Eingangsmodus hören möchten, verbinden Sie den Anschluss AUDIO OUT Ihres Computers und den Anschluss AUDIO IN (PC) Ihres Monitors mithilfe des mitgelieferten VORSICHT Audiokabels. Schließen Sie das Eingangskabel 29UM65 an, und drehen Sie es in Pfeilrich- tung. Um eine Trennung zu ver- meiden, sichern Sie das Kabel gut. Drücken Sie nicht für längere Zeit auf den Bildschirm. Dies kann zu Bildver- zerrungen führen. (separat erhältlich) Vermeiden Sie das Anzeigen von Standbil- dern über einen längeren Zeitraum. Dies kann zu Bildeinbrennung führen. Verwen- den Sie einen Bildschirmschoner, wenn möglich. HINWEIS (separat erhältlich) Verwenden Sie zum Anschließen des Strom- kabels eine geerdete Mehrfachsteckdose (3 Anschlüsse) oder eine geerdete Wandsteck- dose. Eventuell flimmert der Monitor, wenn er in kalter Umgebung eingeschaltet wird. Dies ist... -
Seite 19: Displayport-Anschluss
VERWENDEN DES MONITORS HDMI-Anschluss DisplayPort-Anschluss Dieser Anschluss überträgt digitale Video- und Dieser Anschluss überträgt digitale Video- und Au- Audiosignale vom PC oder A/V-Gerät an den Moni- diosignale vom PC an den Monitor. Verbinden Sie tor. Verbinden Sie den PC oder das A/V-Gerät, wie den PC mithilfe des Kabels für Display-Anschluss unten abgebildet, mit Hilfe des HDMI-Kabels mit mit dem Monitor - siehe Abbildung unten. dem Monitor. Drücken Sie die Taste MENU, und wählen Sie Drücken Sie die Taste MENU, und wählen Sie dann im Eingangsmenü die Eingangsoption. dann im Eingangsmenü die Eingangsoption. 29UM65 29UM65 (separat erhältlich) 29UB65 29UB65 (separat erhältlich) HINWEIS HINWEIS Abhängig von der DP-Version des PCs steht HDMI-PCs können zu Kompatibilitätsproble- möglicherweise kein Video- oder Audio- men zwischen Geräten führen. Ausgang zur Verfügung. Die Verwendung eines DVI-zu-HDMI-Kabels Das DisplayPort-Kabel ist in einigen Ländern kann zu Kompatibilitätsproblemen führen. möglicherweise nicht verfügbar. -
Seite 20: Anschließen An Av-Geräte
VERWENDEN DES MONITORS Anschließen an AV-Geräte 29UB65 HDMI-Anschluss Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC oder A/V-Gerät an den Moni- tor. Verbinden Sie den PC oder das A/V-Gerät, wie unten abgebildet, mit Hilfe des HDMI-Kabels mit dem Monitor. Drücken Sie die Taste MENU, und wählen Sie dann im Eingangsmenü die Eingangsoption. 29UM65 (separat erhältlich) (separat erhältlich) HINWEIS Die Verwendung eines DVI-zu-HDMI-Kabels kann zu Kompatibilitätsproblemen führen. -
Seite 21: Anschließen An Externe Geräte
VERWENDEN DES MONITORS Anschließen an externe Geräte HINWEIS Peripheriegeräte sind separat erhältlich. Anschluss an der Kopfhörerbuch- Bei einem Ohrhörer mit abgewinkeltem Stecker kann der Anschluss an ein Periphe- riegerät schwierig sein, verwenden Sie daher Über die Kopfhörerbuchse können Sie ein Peri- den geraden Typ. pheriegerät am Monitor anschließen. Stellen Sie die Verbindung wie abgebildet her. 29UM65 Winkeltyp Gerader Typ HINWEIS Je nach Audioeinstellungen des PCs und ex- ternen Geräts kann der Funktionsumfang von Kopfhörern und Lautsprechern eingeschränkt sein. (separat erhältlich) 29UB65 (separat erhältlich) -
Seite 22: Installieren Der Lg Monitor-Software
INSTALLIEREN DER LG MONITOR-SOFTWARE INSTALLIEREN DER LG MONITOR-SOFTWARE Legen Sie die im Produktpaket enthaltene CD mit dem Benutzerhandbuch in das CD-Laufwerk Ihres PCs ein, und installieren Sie die LG Monitor-Software. Stellen Sie Ihren bevorzugten Webbrowser auf Aktivieren Sie „Ich akzeptiere die Bedingungen Internet Explorer. der Vereinbarung“ auf dem Bildschirm der Lizenzvereinbarung, und klicken Sie auf die Schaltfläche [Next] (Weiter). Wählen Sie das Programm, das Sie installieren Klicken Sie auf dem Hauptbildschirm der CD möchten. auf „LG Monitor Software“. Wenn das Fenster für den Datei-Download angezeigt wird, klicken Sie auf die Schaltfläche [Run] (Ausführen). (Das Fenster für den Datei-Download kann je nach Betriebssystem und Internet Explorer-Version unterschiedlich aussehen, aber das Installati- onsverfahren ist identisch.) HINWEIS Screen Split: Dieses Programm teilt das Fenster automatisch in das gewünschte VORSICHT Format. Das Programm unterstuerzt Windows XP nicht. Für Windows 7 benötigen Sie Service Auto Resolution: Dieses Programm stellt die Pack 1 oder höher. Auflösung automatisch auf die optimalen Einstellungen ein, wenn der Monitor mit dem Computer im PBP-Modus verbunden wird. Befolgen Sie die Anweisungen, um mit der Installation fortzufahren. Dieses Programm wird nicht im Modus Klonen unterstützt. Der Modus Erweitert wird bei der Verwendung eines einzelnen Displays nicht unterstützt. - Seite 23 INSTALLIEREN DER LG MONITOR-SOFTWARE Die Installation der LG Monitor-Software beginnt HINWEIS wie unten gezeigt. Bei der Ausführung von Screen Split erscheint das Symbol für den Modus „Screen Split“ [ rechts unten auf dem PC-Bildschirm im Infobe- reich. Klicken Sie mit der rechten Maustaste auf das Symbol „Screen Split“, und wählen Sie ein Layout. Das Programm, das Sie auf der Seite „Eigenschaften auswählen“ gewählt haben, wird automatisch installiert. Wenn die Installation abgeschlossen ist, führen Sie einen Neustart des Systems durch.
-
Seite 24: Einstellungen Anpassen
EINSTELLUNGEN ANPASSEN EINSTELLUNGEN ANPASSEN Aktivieren des Hauptmenüs Navigation OSD Betriebsan- zeige Power Taste Druecken die Power( )Taste, zeigt die Navigation OSD. Druecken Sie die Power-Taste links ( ), rechts ( ), oben ( ), unten ( ), um die Optionen einzustellen. Druecken und halten die Power( ) Taste, um OSD Menue zu verlassen. Taste Funktion Bei inaktivem Aktiviert die Navigation OSD. Menü Druecken die Power Bei aktivem Die Navigation OSD beenden. Taste mitte Menü (Lange Zeit druecken, Monitor abzuschalten, das Abschaltensverfahren kann in jedem Zustand funktionieren. Obwohl OSD abgeschaltet) Betriebsanzeige Wenn der Monitor in Betriebsmodus ist, wird die Power Anzeige einge- schaltet.(eingeschaltet) Wenn der Monitor in Stromsparmodus ist, wird die Power Anzeige blinkt. Bei inaktivem Passt den Lautstärkepegel des Monitors an. Menü Druecken Sie die Bei aktivem Gehen ins Menue OSD rein.In No-Sync Modus, geben Input ein, OSD zu Menü... -
Seite 25: Passt Die Einstellungen An
EINSTELLUNGEN ANPASSEN Passt die Einstellungen an Menüeinstellungen -Einfache Kontrolle Um die Navigation OSD anzuschauen, druecken Sie die Pow- er Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzu- gehen. Druecken Sie Power Taste mitten ( ), oder druecken Power Taste rechts ( ), um Einfache Kontrolle einzufuehren. Stellen Sie die Optionen nach der Anweisungen,die auf rechter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Nachfolgend werden die einzelnen Optionen beschrieben. Menü > Einfache Funktion Kontrolle Helligkeit Passt den Farbkontrast und die Helligkeit des Bildschirms an. Kontrast Lautstärke Regelt die Lautstärke. HINWEIS Power Taste unten ( ) in dem Medium-Menue zu druecken, koennen Sie die Stumme-Funktion aktivieren/deaktivieren. Eingang Wählt den aktuellen Eingangsmodus aus. Verhältnis Stellt das Bildschirm-Seitenverhältnis ein. Breitbild Zeit das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an. Original Zeigt das Video je nach Seitenverhältnis des eingehenden Videosignals an. Cinema1 Vergrößert den Bildschirm auf das Bildformat 21:9. (bei 1080p) Cinema2 Vergrößert den Bildschirm auf das Bildformat 21:9, einschließlich des schwarzen... -
Seite 26: Funktion
EINSTELLUNGEN ANPASSEN -Funktion Um die Navigation OSD anzuschauen, druecken Sie die Power Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzuge- hen. Druecken Sie die Power Taste oben ( ) oder unten ( ), um Funktion einzugehen. Druecken Sie Power Taste mitten ( ), oder druecken Power Taste rechts ( ), um Funktion einzufuehren. Stellen Sie die Optionen nach der Anweisungen,die auf rechter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Func. Funktion SUPER ENERGY Hoch Spart Energie durch die Verwendung der hocheffizienten SUPER ENERGY SAVING- SAVING Funktion. Tief Spart Energie durch die Verwendung der stromsparenden SUPER ENERGY SAVING- Funktion. Deaktiviert die SUPER ENERGY SAVING-Funktion. Bildmodus Benutzer Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus des Hauptmenüs kann eingestellt werden. Foto Optimiert den Bildschirm für die Anzeige von Fotos. Cinema Optimiert den Bildschirm für die Verbesserung visueller Effekte eines Videos. Spiel Optimiert den Bildschirm für Spiele. -
Seite 27: Pbp
EINSTELLUNGEN ANPASSEN -PBP Um die Navigation OSD anzuschauen, druecken Sie die Power Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzuge- hen. Druecken Sie die Power Taste oben ( ) oder unten ( ), um PBP einzugehen. Druecken Sie Power Taste mitten ( ), oder druecken Power Taste rechts ( ), um PBP einzufuehren. Stellen Sie die Optionen nach der Anweisungen,die auf rechter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Menü > PBP Funktion Zeigt die zwei über zwei Eingänge empfangenen Bilder auf dem Monitor an. Eingang Haupt Zeit das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an. Zweit Zeigt das Video je nach Seitenverhältnis des eingehenden Videosignals an. Audio Ändert den Audioausgang im PBP-Modus. Tauschen Wechselt zwischen Hauptbildschirm und Nebenbildschirm im PBP-Modus. Zweit. Vollb. Zeigt den Nebenbildschirm im PBP-Modus auf dem gesamten Bildschirm an. Verhältnis Passt das Seitenverhältnis des Hauptbildschirms oder Nebenbildschirms an. Haupt Breitbild Passt die Videoanzeige unabhängig vom eingehenden Videosignal an den Haupt- Bildschirm an. Original Zeigt das Video im Seitenverhältnis des eingehenden Videosignals auf dem Haupt- Bildschirm an. -
Seite 28: Bildschirm
EINSTELLUNGEN ANPASSEN -Bildschirm Um die Navigation OSD anzuschauen, druecken Sie die Pow- er Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzu- gehen. Druecken Sie die Power Taste oben ( ) oder unten ( ), um Bildschirm einzugehen. Druecken Sie Power Taste mitten ( ), oder druecken Power ), um Bildschirm einzufuehren. Taste rechts ( Stellen Sie die Optionen nach der Anweisungen,die auf rech- ter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Bildschirm Beschreibung Bild Schärfe Stellt die Schärfe des Bildschirms ein. Schwarzwert Stellt die Offset-Stufe ein (nur bei HDMI). y Offset: Als Referenz für Videosignale ist dies die dunkelste Einstellung, die auf dem Monitor angezeigt werden kann. Hoch Das angezeigte Bild wird heller. Tief Das angezeigte Bild wird dunkler. Reaktionszeit Stellt in Abhängigkeit von der Geschwindigkeit des Bildschirms eine Antwortzeit für die Bildanzeige ein. Für normale Umgebungen wird die Einstellung „Normal“ empfohlen. Bei sich schnell bewegenden Bildern wird die Einstellung „High“ (Hoch) empfohlen. Die Einstellung „Hoch“ kann zum Einbrennen von Bildern führen. Schnell Setzt die Antwortzeit auf „Hoch“. -
Seite 29: Einstellungen
EINSTELLUNGEN ANPASSEN -Einstellungen Um die Navigation OSD anzuschauen, druecken Sie die Power Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzuge- hen. Druecken Sie die Power Taste oben ( ) oder unten ( ), um Einstellungen einzugehen. Druecken Sie Power Taste mitten ( ), oder druecken Power Tas- te rechts ( ), um Einstellungen einzufuehren. Stellen Sie die Optionen nach der Anweisungen,die auf rechter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Einstel- Beschreibung lungen Haupt Audio Haupt Audio hat vier Optionen.HDMI1, HDMI2, DP, Audio-In. Wenn Benutzer Audio-in auswaehlt, kommt die Toene aus Stereo-Kabel Quelle. Sprache Zum Festlegen der Sprache des Bildschirmmenüs. Power-LED Schaltet die Betriebsanzeige auf der Vorderseite des Monitors ein/aus. Die Betriebsanzeige wird automatisch eingeschaltet. Die Betriebsanzeige ist ausgeschaltet. OSD Sperre Verhindert unzulässige Menüeingaben. Die Menüeingabe wird deaktiviert. HINWEIS Alle Funktionen mit Ausnahme des OSD-Sperrmodus und der Taste „Exit“ (Beenden) für Helligkeit, Kontrast, Lautstärke, Eingang und Einstellungen sind deaktiviert. Die Menüeingabe wird aktiviert. -
Seite 30: Zurücksetzen
EINSTELLUNGEN ANPASSEN -Zurücksetzen Um die Navigation OSD anzuschauen, druecken Sie die Power Taste mitte( Druecken Sie Power Taste links ( ), um Menü OSD einzugehen. Druecken Sie die Power Taste oben ( ) oder unten ), um Zurücksetzen einzugehen. Druecken Sie Power Taste mitten ( ), oder drue- cken Power Taste rechts ( ), um Zurücksetzen einzufuehren. Stellen Sie die Optionen nach der Anweisungen,die auf rechter Taste vom Bildschirm zeigt. Um oberes Menue zurueckzukehren, oder anderes Menue zu waehlen, druecken Sie die Power Taste links ( Die einzelnen Optionen werden nachfolgend beschrieben. Menü > Zurücksetzen Beschreibung Möchten Sie Ihre Einstellungen zurücksetzen? Zurücksetzen Mit dieser Option kehren Sie zu den Standardeinstellungen zurück. Abbrechen Die Auswahl abbrechen... -
Seite 31: Reader Einstellungen
EINSTELLUNGEN ANPASSEN Reader Einstellungen Um die Navigation OSD anzuschauen, druecken Sie die Power Taste mitte( ). Druecken Sie Power Taste oben ( ) ,um Leser OSD einzugehen. Stellen Sie die Optionen nach den folgenden auf der Unter- seite des Bildschirms angezeigten Anweisungen ein. Die einzelnen Optionen werden nachfolgend beschrieben. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. Leser 2 Es ist eine Mode, den Bildschirm fuer den Cartoon bestenseinzuellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. Lesemodus Aus Es ist eine Mode,die Lesemodus Aus ist. -
Seite 32: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors y Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt eingesteckt? ist. Leuchtet die Betriebsanzeige? y Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. Ist die Power Anzeige angezeigt? y Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist (MENU > Input (Menü > Eingang)). Blinkt die Betriebsanzeige? y Wenn sich der Monitor im Stromsparmodus befindet, bewegen Sie die Maus, oder drücken Sie eine Taste auf der Tastatur, um die Anzeige einzuschalten. y Prüfen Sie, ob der Computer eingeschaltet ist. Wird die Meldung „AUSSER SPEZI- y Dies tritt auf, wenn vom PC (von der Videokarte) übertragene Signale FIKATION“ angezeigt? außerhalb des horizontalen oder vertikalen Frequenzbereichs des Monitors liegen. Informationen zur Einstellung der entsprechenden Frequenz finden Sie im Abschnitt „Produktspezifikation“ in diesem Handbuch. y Sie wird angezeigt, wenn das Signalkabel zwischen dem PC und Wird die Meldung „CHECK SIGNAL CONNECTION“ (SIGNALKABEL dem Monitor fehlt oder getrennt wurde. Prüfen Sie das Kabel, und PRÜFEN) angezeigt? schließen Sie es erneut an. Der Bildschirm ändert das Bild nicht. Bleibt das Bild hängen, wenn der y Durch das Anzeigen eines Standbilds über einen längeren Zeitraum Monitor ausgeschaltet wird? kann der Bildschirm beschädigt werden, und das Bild wird einge-... - Seite 33 FEHLERBEHEBUNG HINWEIS Prüfen Sie, ob die Auflösung der Videokarte oder die Frequenz innerhalb des für den Monitor zuläs- sigen Bereichs liegt, und legen Sie die empfohlene (optimale) Auflösung unter Systemsteuerung > Anzeige > Einstellungen fest. Wird die Videokarte nicht auf die empfohlene (optimale) Auflösung festgelegt, kann dies zu ver- schwommenem Text, einem abgedunkelten Bildschirm, einem abgeschnittenen Anzeigebereich oder einer nicht ausgerichteten Anzeige führen. Die Vorgehensweise für die Konfiguration kann sich je nach Computer und/oder Betriebssystem unterscheiden. Außerdem unterstützen einige Videokarten bestimmte Auflösungen möglicherweise nicht. Wenn dies der Fall ist, wenden Sie sich an den Hersteller des Computers oder der Videokarte. Manche Videokarten unterstützen die Auflösung 2560 x 1080 nicht. Wenn die Auflösung nicht angezeigt werden kann, wenden Sie sich an den Hersteller der Videokarte. Die Anzeigefarbe ist anormal. Erscheint die Anzeige blass (16 Far- y Legen Sie die Farbe auf 24 Bit (True Color) oder höher fest. Gehen ben)? Sie in Windows zu Systemsteuerung > Anzeige > Einstellungen > Farbqualität. Erscheint die Anzeige instabil oder y Prüfen Sie, ob das Signalkabel korrekt angeschlossen ist. Schließen monochrom? Sie das Kabel erneut an, oder legen Sie die Videokarte des PCs er- neut ein. Gibt es Flecken auf dem Bild- y Bei Verwendung des Monitors können gepixelte Flecken (rot, grün, schirm? blau, weiß oder schwarz) auf dem Bildschirm erscheinen. Dies ist bei einem LCD-Bildschirm normal. Dies ist kein Fehler und wirkt sich nicht auf die Leistung des Monitors aus.
-
Seite 34: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 29UM65 29UB65 LCD-Bildschirm 73,025 cm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzei- Diagonale des Bildschirms: 73,025 cm Pixelabstand 0,0876 mm x 0,2628 mm Auflösung Maximale Auflösung 2560 x 1080 bei 60 Hz Empfohlene Auflösung 2560 x 1080 bei 60 Hz Videosignal Horizontale Frequenz 30 kHz bis 90 kHz Vertikale Frequenz DVI/DP:50 Hz bis 75 Hz HDMI: 25 Hz bis 60 Hz Synchronisierung Separat Sync. Eingangsan- DVI-D IN, HDMI IN1, HDMI IN2 , DisplayPort, Audio In(PC), H/P schluss Stromversorgung Spannung 19 V 2,4 A Stromverbrauch (Typ.) Eingeschaltet: 31 W (ENERGY STAR® Standard) * Stromsparmodus: ≤ 0,5 W Ausgeschaltet ≤ 0,5 W Netzstecker Typ DA-48F19, hergestellt von Asian Power Devices Inc. und Typ LCAP35, hergestellt von LIEN CHANG ELECTRONIC ENTERPRISE Ausgang: 19 V 2,53 A Umgebungsbedin- Betriebsbedingungen Temperatur: 10°C bis 35°C; Luftfeuchtigkeit: 10 % bis 80 %... -
Seite 35: Werksunterstützungsmodus
TECHNISCHE DATEN Werksunterstützungsmodus (Preset Mode, DVI-D/HDMI/PC Display Port) Voreingestellter Mo- Horizontale Frequenz Vertikale Frequenz Polarität (H/V) Anmerkungen (kHz) (Hz) 720 x 400 31,468 70,08 640 x 480 31,469 59,94 640 x 480 37,5 800 x 600 37,879 60,317 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,123 75,029 1152 x 864 67,5 1280 x 720 1280 x 1024 63,981 60,02 1280 x 1024 79,976 75,025 1600 x 900 1680 x 1050 65,290 59,954 1920 x 1080... -
Seite 36: Korrekte Haltung
KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu vermeiden. Mit dem Standfuß können Sie den Touchmonitor in die korrekte Position bringen. Stellen den Stand-Winkel, um die beste Sicht von Bildschirm zu bekommen. Sie sollten leicht nach Passen Sie den Winkel unten auf den Bildschirm schauen. so an, sodass Sie auf dem Bildschirm keine Reflexion oder Blendeffekte sehen. Legen Sie die Hände leicht auf die Tastatur, wobei die Ellbogen gebeugt und die Arme horizontal ausgestreckt sind. - Seite 37 Declaration of Conformity Trade Name: LG Model : 29UM65D,29UB65D Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben.
