Montage
Sensorgehäuse öffnen. Netzanschlussleitung
durch die Leitungs-einführung in das
Sensorgehäuse führen. Sensorgehäuse mit
beiliegendem oder anderem geeigneten
Befestigungsmaterial am Montagegrund
befestigen. Dabei unbedingt beiliegende
Dichtungen verwenden.
Um eine optimale Erfassung zu erreichen,
empfehlen wir, den Sensor seitlich zur
Bewegungsrichtung zu montieren.
- siehe Skizze Seite 1 -
Empfohlene Montagehöhe: 2,5 - 3,5 m.
Schutzleiterverbindung herstellen und
elektrischen Anschluss von L, N und D
entsprechend der Sensorbeschriftung
vornehmen. Bei der Inbetriebnahme
mit der Software BEGA-PRO kann eine
eindeutige Zuordnung des Sensors über die
Seriennummer erfolgen, die auf dem Sensor
verklebt wurde. Nach dem Anschluss wird der
Bewegungssensor automatisch erkannt und
wirkt auf die Taste B4 (in der Software BEGA-
PRO). Das Modul sendet nach dem Anschluss
automatisch Binärsensor-Statusmeldungen.

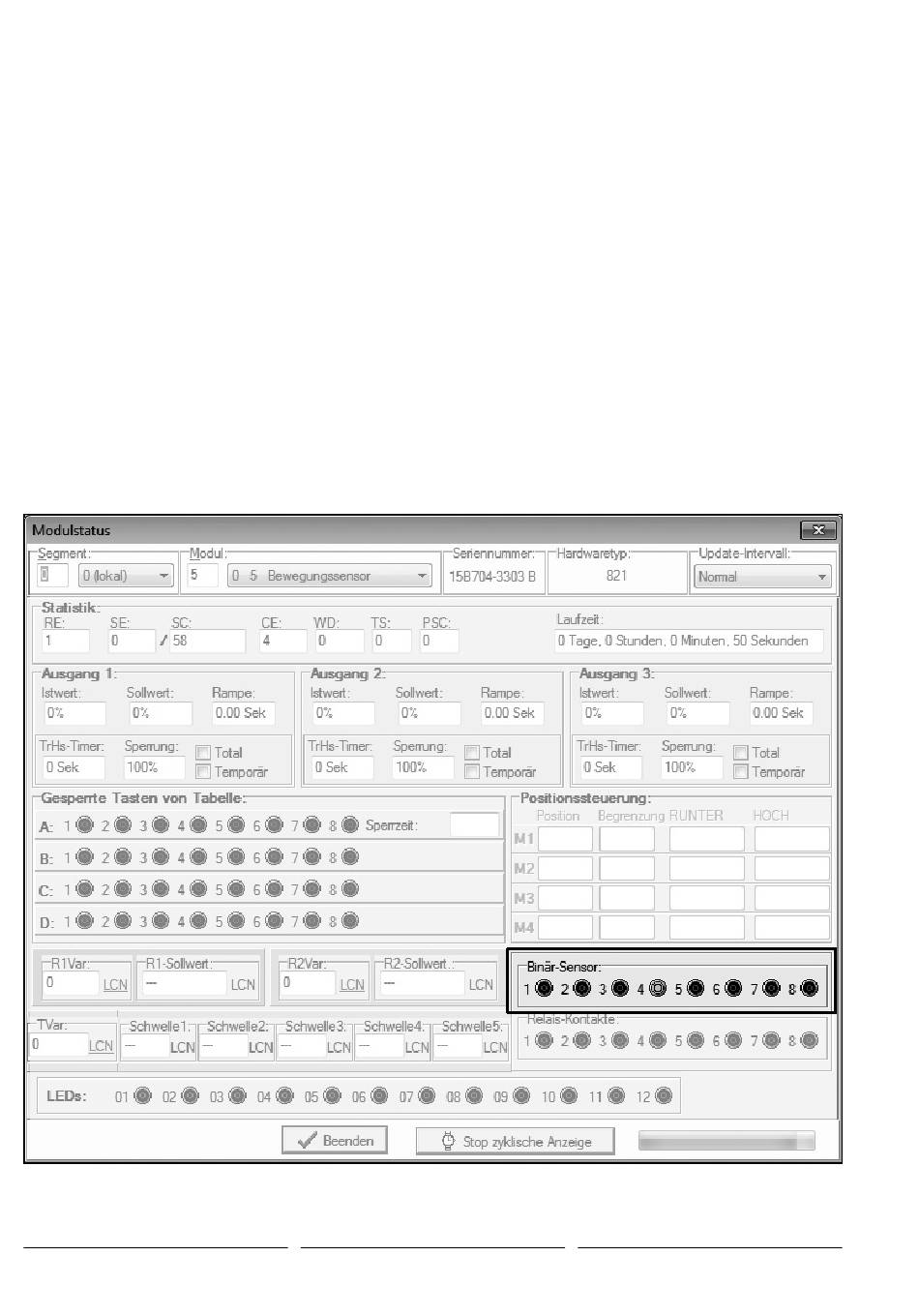

Kontrollieren können Sie den Wert im
Statusfenster der Systemsoftware BEGA-PRO
- siehe Abbildung -. Wenn ein Objekt erfasst
wird, sendet das angeschlossene Sensormodul
das LANG-Kommando aus. Das LANG-
Kommando wird nur 1x gesendet, selbst wenn
die Bewegung sehr lange andauert. 4s nach
Ende der Bewegung löst der Bewegungssensor
das LOS-Kommando aus. Wenn die Bewegung
länger dauerte, kommt das LOS-Kommando 8s
nach der letzten Bewegung.
Ersatzteile
Bezeichnung
Sensormodul
Bewegungssensor
Dichtung
Installation
Open sensor housing. Lead mains supply cable
through the cable entry into the sensor housing.
Fix the sensor housing with enclosed or any
other suitable fixing material onto the mounting
surface. It is essential that the enclosed gaskets
should be used.
To achieve optimum detection, we recommend
installing the sensor laterally with respect to the
direction of motion. - see sketch on Page 1 -.
Recommended installation height: 2.5 - 3.5 m.
Establish an earth conductor connection and
connect L, N and D electrically according to the
sensor labelling.
During start-up with the BEGA-PRO software,
unambiguous assignment of the sensor can
be carried out via the serial number enclosed
with the sensor. After connection, the motion
sensor is automatically detected and acts on
the key B4 (in the BEGA-PRO software). After
connection, the module automatically transmits
binary sensor status messages. You can check
the value in the status window of the BEGA-
PRO system software - see Fig.
When an object is detected, the connected
sensor module transmits the LONG command.
The LONG command is only transmitted 1 x,
even if the motion lasts for a very long time.
4s after the end of the motion, the motion
sensor triggers the RELEASE command.
If the motion lasts for a longer period of time,
the RELEASE command comes 8s after the
last movement.
Spares
Bestellnummer
Description
610879
Sensor module
610884
Motion sensor
830462
Gasket
Installation
Ouvrir le boîtier du capteur.
Introduire le câble d'alimentation dans le boîtier
du capteur en passant par l'entrée de câble.
Fixer le boîtier du capteur sur la surface de
montage avec le matériel de fixation fourni ou
tout autre matériel de fixation approprié.
Utiliser dans tous les cas les joints fournis.
Pour une détection optimale, nous
recommandons d'installer le capteur
latéralement par rapport à la direction du
mouvement. - voir le schéma page 1 -.
Hauteur d'installation recommandée:
2,5 - 3,5 m.
Mettre à la terre et procéder au raccordement
électrique des conducteurs L, N et D
conformément au marquage figurant sur le
capteur.
Après le raccordement, le détecteur de
mouvement est détecté automatiquement et
agit sur la touche B4 (dans le logiciel BEGA-
PRO).
Le module envoie automatiquement des
messages d'état de capteur binaire après le
raccordement. Vous pouvez contrôler la valeur
dans la fenêtre d'état du logiciel BEGA-PRO
- voir l'illustration -.
Lorsqu'un objet est détecté, le module de
capteur raccordé envoie la commande LONG.
La commande LONG n'est envoyée qu'1 fois,
même si le mouvement dure très longtemps.
4 s après la fin du mouvement, le détecteur de
mouvement déclenche la commande PARTI.
Si le mouvement a duré longtemps, la
commande PARTI est déclenchée 8 s après le
dernier mouvement.
Pièces de rechange
Part no
Désignation
610879
Module du capteur
610884
Détecteur de mouvement
830462
Joint
No de commande
610879
610884
830462
