BEGA 24 397 Gebrauchsanweisung

04.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

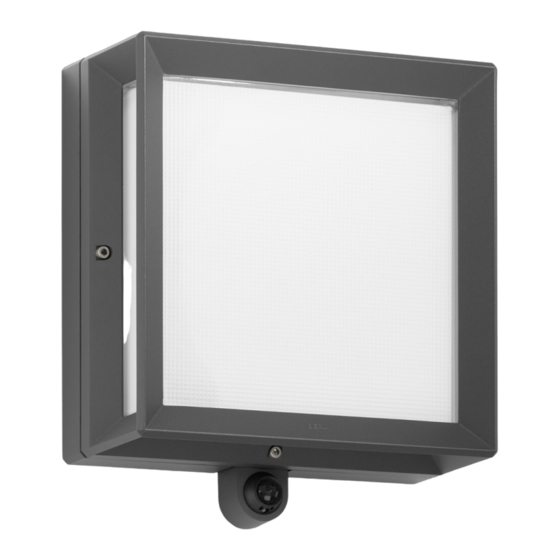

Wandleuchte mit PIR-Bewegungs- und Lichtsensor
Wall luminaire with PIR motion and light sensor
Applique avec détecteur de mouvement PIR
Ø 5,5
unten
bottom
dessous
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Wandleuchte mit
eingebautem Passivinfrarot-Bewegungs- und
Lichtsensor.
Eine Leuchte aus Aluminiumdruckguss und mit
stoßfestem Kristallglas.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert auf Wärmestrahlung
und schaltet somit bei Bewegung durch
Menschen oder Tiere im Sensorumfeld ein.
Die Parametrierung erfolgt per Smartphone
mittels der kostenlosen App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 397 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 397 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
89 89
70 70 25 25
Instructions for use
Application
Unshielded LED wall luminaire with integral
passive infrared motion and light sensor.
A luminaire made of die-cast aluminium and
impact-resistant crystal glass.
The integrated passive infrared motion and light
sensor responds to heat radiation and activates
in case of human or animal movement in the
vicinity of the sensor.
Configuration is done via a smartphone using
the free BEGA Tool app.
Lamp
5,9 W Module connected wattage
8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
24 397 K3
LED-1051/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1010 lm Module luminous flux
460 lm Luminaire luminous flux
57,5 lm / W Luminaire luminous efficiency
24 397 K4
LED-1051/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1065 lm Module luminous flux
485 lm Luminaire luminous flux
60,6 lm / W Luminaire luminous efficiency
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
275 275
Fiche d'utilisation
Utilisation
Applique LED à diffusion libre avec détecteur
de mouvement à infrarouge passif et capteur
de luminosité intégrés.
Un luminaire en fonderie d'aluminium injectée
et verre clair antichocs.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique et enclenche
l'éclairage en cas de mouvements de
personnes ou d'animaux dans le champ du
capteur.
Le paramétrage s'effectue par smartphone via
l'application gratuite BEGA Tool.
Lampe
5.9 W Puissance raccordée du module
8 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
24 397 K3
LED-1051/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1010 lm Flux lumineux du module
460 lm Flux lumineux du luminaire
57,5 lm / W Rendement lum. d'un luminaire
24 397 K4
LED-1051/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1065 lm Flux lumineux du module
485 lm Flux lumineux du luminaire
60,6 lm / W Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
24 397
IP 65
125 125
5,9 W
8 W
t = 25 °C
a
t = 40 °C
a max
LED-1051/830
3000 K
CRI > 80
1010 lm
460 lm
57,5 lm / W
LED-1051/840
4000 K
CRI > 80
1065 lm
485 lm
60,6 lm / W
1 / 5
