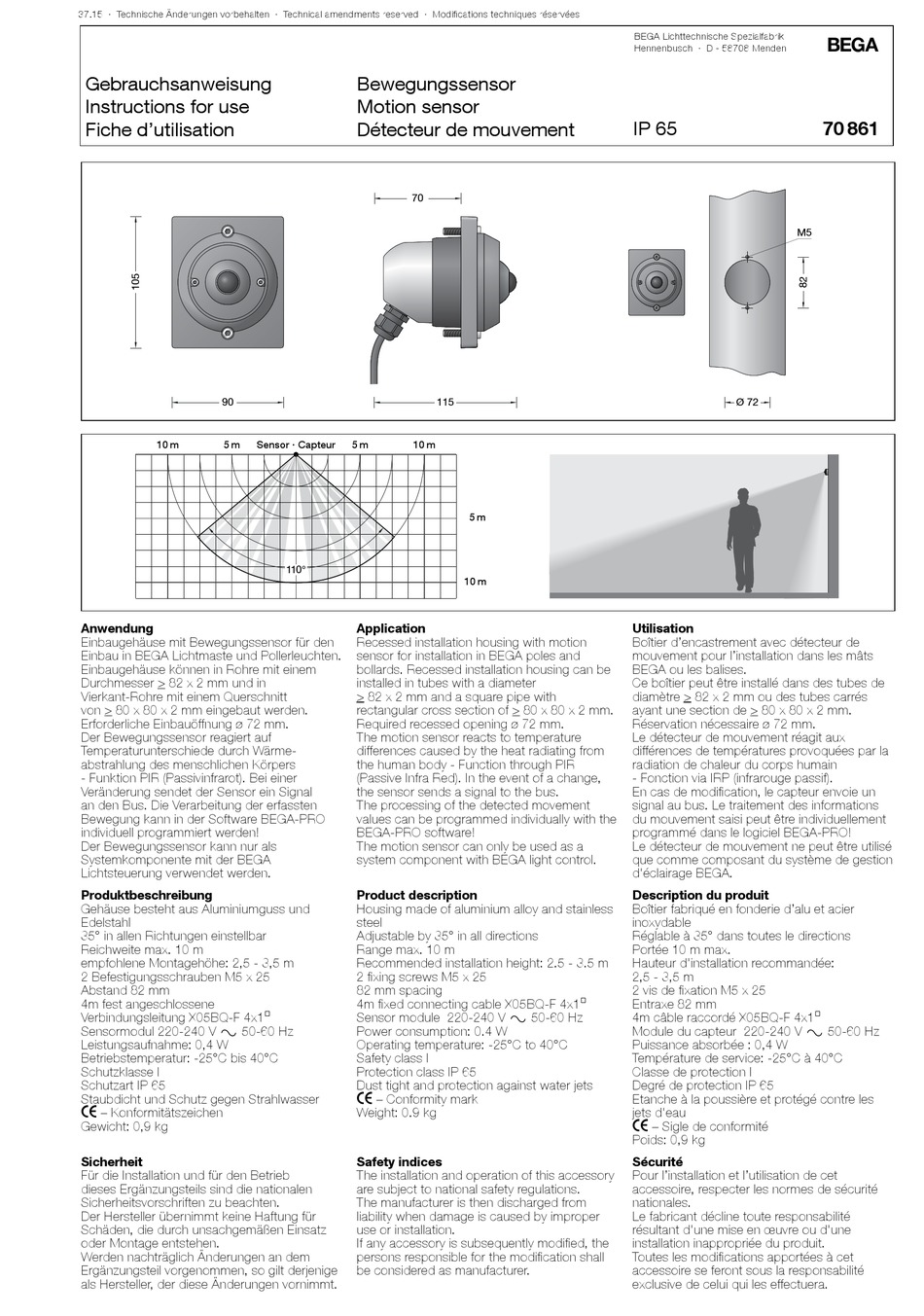

BEGA 70 861 Gebrauchsanweisung

37.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
90
10 m 5 m
Anwendung
Einbaugehäuse mit Bewegungssensor für den
Einbau in BEGA Lichtmaste und Pollerleuchten.
Einbaugehäuse können in Rohre mit einem
Durchmesser > 82 x 2 mm und in
Vierkant-Rohre mit einem Querschnitt
von > 80 x 80 x 2 mm eingebaut werden.
Erforderliche Einbauöffnung ø 72 mm.
Der Bewegungssensor reagiert auf
Temperaturunterschiede durch Wärme-
abstrahlung des menschlichen Körpers
- Funktion PIR (Passivinfrarot). Bei einer
Veränderung sendet der Sensor ein Signal
an den Bus. Die Verarbeitung der erfassten
Bewegung kann in der Software BEGA-PRO
individuell programmiert werden!
Der Bewegungssensor kann nur als
Systemkomponente mit der BEGA
Lichtsteuerung verwendet werden.
Produktbeschreibung
Gehäuse besteht aus Aluminiumguss und
Edelstahl
35° in allen Richtungen einstellbar
Reichweite max. 10 m
empfohlene Montagehöhe: 2,5 - 3,5 m
2 Befestigungsschrauben M5 x 25
Abstand 82 mm
4m fest angeschlossene
Verbindungsleitung X05BQ-F 4x1@
Sensormodul 220-240 V y 50-60 Hz
Leistungsaufnahme: 0,4 W
Betriebstemperatur: -25°C bis 40°C
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 0,9 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Bewegungssensor
Motion sensor
Détecteur de mouvement
70
Sensor · Capteur 5 m 10 m
110°
Application
Recessed installation housing with motion
sensor for installation in BEGA poles and
bollards. Recessed installation housing can be
installed in tubes with a diameter
> 82 x 2 mm and a square pipe with
rectangular cross section of > 80 x 80 x 2 mm.
Required recessed opening ø 72 mm.
The motion sensor reacts to temperature
differences caused by the heat radiating from
the human body - Function through PIR
(Passive Infra Red). In the event of a change,
the sensor sends a signal to the bus.
The processing of the detected movement
values can be programmed individually with the
BEGA-PRO software!
The motion sensor can only be used as a
system component with BEGA light control.
Product description
Housing made of aluminium alloy and stainless
steel
Adjustable by 35° in all directions
Range max. 10 m
Recommended installation height: 2.5 - 3.5 m
2 fixing screws M5 x 25
82 mm spacing
4m fixed connecting cable X05BQ-F 4x1@
Sensor module 220-240 V y 50-60 Hz
Power consumption: 0.4 W
Operating temperature: -25°C to 40°C
Safety class I
Protection class IP 65
Dust tight and protection against water jets
c – Conformity mark
Weight: 0.9 kg
Safety indices
The installation and operation of this accessory
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any accessory is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
115
5 m
10 m
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
M5
Ø 72
Utilisation
Boîtier d'encastrement avec détecteur de
mouvement pour l'installation dans les mâts
BEGA ou les balises.
Ce boîtier peut être installé dans des tubes de
diamètre > 82 x 2 mm ou des tubes carrés
ayant une section de > 80 x 80 x 2 mm.
Réservation nécessaire ø 72 mm.
Le détecteur de mouvement réagit aux
différences de températures provoquées par la
radiation de chaleur du corps humain
- Fonction via IRP (infrarouge passif).
En cas de modification, le capteur envoie un
signal au bus. Le traitement des informations
du mouvement saisi peut être individuellement
programmé dans le logiciel BEGA-PRO!
Le détecteur de mouvement ne peut être utilisé
que comme composant du système de gestion
d'éclairage BEGA.
Description du produit
Boîtier fabriqué en fonderie d'alu et acier
inoxydable
Réglable à 35° dans toutes le directions
Portée 10 m max.
Hauteur d'installation recommandée:
2,5 - 3,5 m
2 vis de fixation M5 x 25
Entraxe 82 mm
4m câble raccordé X05BQ-F 4x1@
Module du capteur 220-240 V y 50-60 Hz
Puissance absorbée : 0,4 W
Température de service: -25°C à 40°C
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 0,9 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à cet
accessoire se feront sous la responsabilité
exclusive de celui qui les effectuera.
!
70 861
