Inhaltszusammenfassung für Pentair F2000-B2B

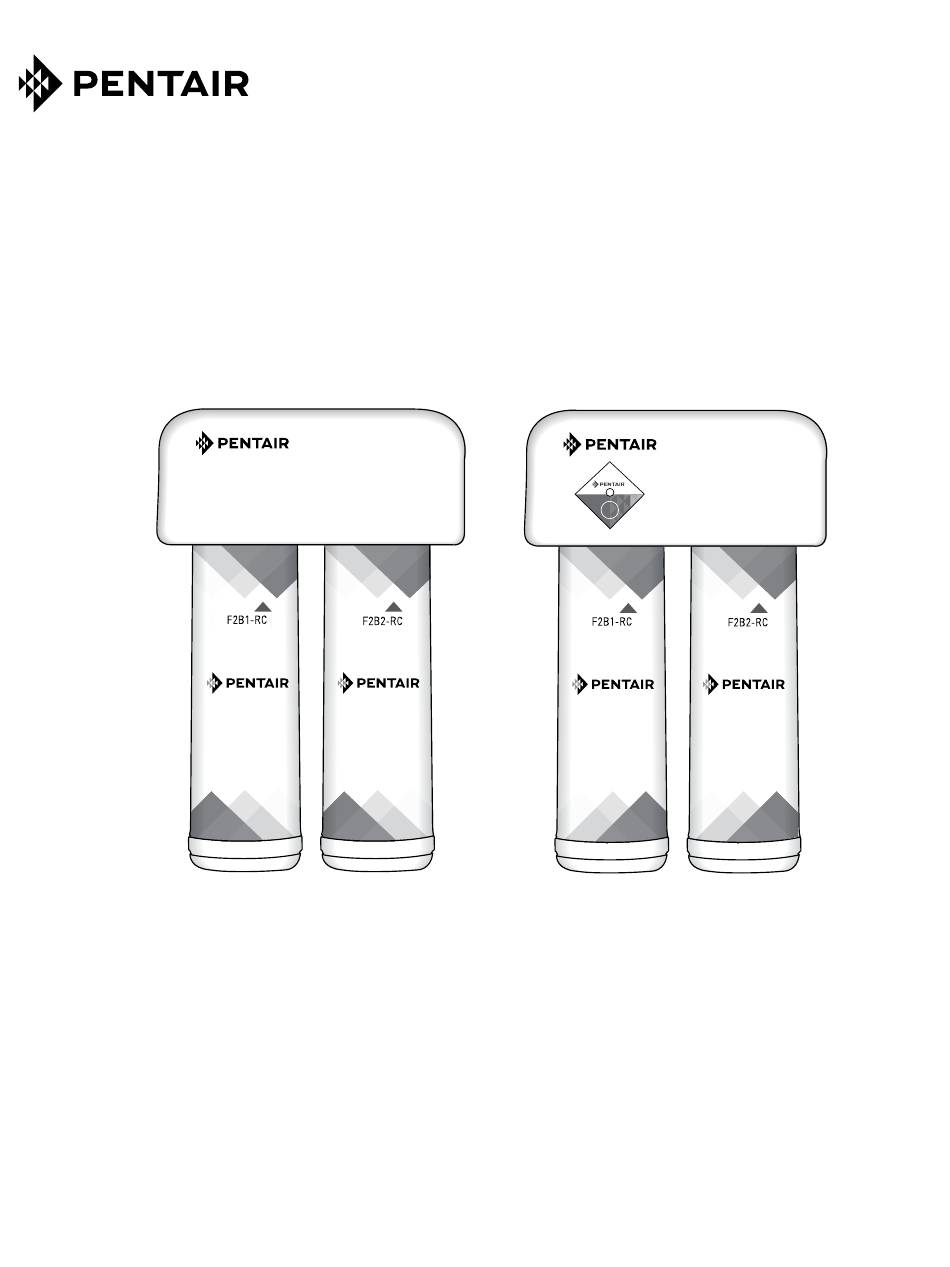

  • Seite 1 F2000-B2B, F2000-B2M FILTRATION SYSTEMS INSTRUCTION MANUAL www.pentairaquaeurope.com...
  • Seite 2: Specifications

    Let water run for 5–6 minutes before using. • The filter cartridges used with this system have a limited service life. Changes in taste, odor, and/or flow of the water being filtered indicate the cartridge should be replaced. 2 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 3: Installation

    C. Mark hole with center punch. Use a 1/4" drill bit to drill pilot hole. D. Use a 3/4" drill bit and drill a hole completely through sink. E. Smooth rough edges with a file. F2000-B2B, F2000-B2M Filtration systems instruction manual • 3...
  • Seite 4 (figure 4c). Use the 3/32" drill bit to create pilot holes for mounting. The system should be mounted to a firm, solid WARNING: surface that is able to support the weight of the system. 4 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 5 This air within the water will disappear within a few weeks after installation. INSTALLATION IS NOW COMPLETE. F2000-B2B, F2000-B2M Filtration systems instruction manual • 5...
  • Seite 6: Troubleshooting

    Ensure the tubing is fully pushed past the fitting O-rings. Place system into operation and check for leaks. If leaks persist, turn off the water supply and contact your distributor. 6 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 7 Battery replacement will not reset the 12 month timer. If reset is required, press and hold key for 5 seconds. F2000-B2B, F2000-B2M Filtration systems instruction manual • 7...
  • Seite 8: Replacement Parts

    Installation kit 2 & 3 stage 244960* Faucet 4003530 Cover, 2 stage 4003641-EMEA Cartridge timer without battery *Image may be different than actual faucet For replacement parts, contact your nearest Pentair distributor. 8 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 9: Performance Data

    0.044 0.001 hexachlorocyclopentadiene 0.060 0.000002 lindane 0.055 0.00001 The Model F2000-B2B and F2000-B2M are Tested and Certified by NSF methoxychlor 0.020 0.0001 International against NSF/ANSI Standard 42, 53, and CSA B483.1 for the pentachlorophenol 0.096 0.001 reduction of substances specified on the Performance Data Sheet.
  • Seite 10 10 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 11: Manuel D'utilisation

    SYSTÈMES DE FILTRATION F2000-B2B ET F2000-B2M MANUEL D'UTILISATION www.pentairaquaeurope.com...
  • Seite 12: Spécifications

    • Les cartouches de filtration utilisées dans ce système ont une durée de vie limitée. Toute modification du goût, de l'odeur, et/ou du débit de l'eau filtrée indique que les cartouches doivent être remplacées. 12 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 13 Ne tentez pas de percer un plan de travail carrelé, MISE EN GARDE en marbre, en granit ou dans un matériau ana- logue. Consultez un plombier ou le fabricant du plan de travail pour bénéficier de conseils avisés. F2000-B2B, F2000-B2M Filtration systems instruction manual • 13...
  • Seite 14 G. Insérez fermement le bec sur la base du robinet. 6. Montage du système A. Choisissez un emplacement sous l'évier ou toute autre zone adéquate pour installer le système. Filtre Sortie Filtre 14 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 15 Si la turbidité dans un verre d'eau disparaît en partant du fond, cela indique la présence de petites bulles d'air. Cet air disparaîtra quelques semaines après l'installation. L'INSTALLATION EST À PRÉSENT ACHEVÉE. F2000-B2B, F2000-B2M Filtration systems instruction manual • 15...
  • Seite 16: Instructions De Dépannage

    Sortie (tuyau bleu) Veillez à acheter l'ensemble de cartouches adapté au système. Les modèles F2000-B2B et F2000-B2M utilisent l'ensemble de cartouches de remplacement F2B2-RC2. 10. Remplacement de la cartouche A. Diminuez la pression en coupant l'alimentation en eau au système et en ouvrant un robinet jusqu'à...
  • Seite 17 à l'avant du compteur et pressez les deux moitiés du compteur. Le remplacement de la pile ne réinitialise pas le compteur sur 12 mois. Si une réinitialisation est nécessaire, maintenez la touche enfoncée pendant 5 secondes. F2000-B2B, F2000-B2M Filtration systems instruction manual • 17...
  • Seite 18: Pièces De Rechange

    Kit d'installation 2 et 3 étapes 244960* Robinet 4003530 Couvercle, 2 étapes 4003641-EMEA Compteur de cartouche sans batterie *L'illustration peut différer du robinet réel. Pour des pièces de rechange, contactez votre fournisseur Pentair le plus proche. 18 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 19 0.0107 0.0002 hexachlorobutadiene 0.044 0.001 Les modèles F2000-B2B et F2000-B2M ont été mis à l’essai et sont homologués par hexachlorocyclopentadiene 0.060 0.000002 NSF International en regard des normes NSF/ANSI 42 et 53 ainsi que CSA B483.1 pour lindane 0.055...
  • Seite 20 20 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 21 FILTRATIONSSYSTEME F2000-B2B, F2000-B2M BEDIENUNGSHANDBUCH www.pentairaquaeurope.com...
  • Seite 22: Benötigte Werkzeuge Und Material

    Sie es benutzen. • Die Filterkartuschen für diese Anlage haben eine begrenzte Lebensdauer. Veränderungen im Geschmack oder Geruch und/oder im Durchfluss des gefilterten Wassers zeigen an, dass die Kartusche gewechselt werden sollte. 22 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 23 Versuchen Sie nicht, ein Loch in eine Arbeitsfläche aus Kacheln, Marmor, Granit oder ähnliche Ar- beitsflächen zu bohren. Wenden Sie sich an einen Installateur oder den Hersteller der Arbeitsfläche um Rat oder Hilfe. F2000-B2B, F2000-B2M Filtration systems instruction manual • 23...
  • Seite 24 G. Bauen Sie das Rohr fest in den Fuß des Wasserhahns ein. 6. Montage des Systems A. Wählen Sie eine Montagestelle unter dem Spülbecken oder eine andere passende Stelle, wo das System installiert werden soll. Filter Auslass Filter 24 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 25 (weiße Verrohrung) sehen. Wenn die Trübung in einem Glas Wasser vom Boden verschwindet, entstehen feine Luftbläschen. Diese Luft im Wasser verschwindet innerhalb weniger Wochen nach der Montage. DIE INSTALLATION IST JETZT ABGESCHLOSSEN. F2000-B2B, F2000-B2M Filtration systems instruction manual • 25...
  • Seite 26: Austausch Der Filterkartuschen

    Wassers auszutauschen. Vergewissern Sie sich, dass für das System nur passende Kartuschensätze angeschafft werden. Auslass (blaue Verrohrung) Die Artikel F2000-B2B und F2000-B2M verwenden das F2B2- RC2 Ersatzkartuschenpaket. 10. Wechsel der Kartusche A. Verringern Sie den Druck, indem Sie den Wasserzulauf zur Anlage abdrehen und einen Wasserhahn öffnen, bis der...
  • Seite 27 Hälften der Steuerung zusammen, bis sie einschnappen. Durch einen Austausch der Batterie wird die Steuerung nicht auf 12 Monate zurückgestellt. Sollte eine Rückstellung erforderlich sein, halten Sie die Taste 5 Sekunden lang gedrückt. F2000-B2B, F2000-B2M Filtration systems instruction manual • 27...
  • Seite 28 4003596 Installationssatz 2- und 3-stufig 244960* Wasserhahn 4003530 Abdeckhaube, 2-stufig 4003641-EMEA Kartuschensteuerung ohne Batterie *Die Abbildung kann sich vom tatsächlichen Wasserhahn unterscheiden Wenn Sie Ersatzteile benötigen, wenden Sie sich an Ihren Pentair-Vertriebspartner. 28 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 29 0.0107 0.0002 hexachlorobutadiene 0.044 0.001 hexachlorocyclopentadiene 0.060 0.000002 Der Artikel F2000-B2B und F2000-B2M wurden von NSF International im lindane 0.055 0.00001 Hinblick auf die Normen NSF/ANSI 42, 53 und CSA B483.1 auf die Reduzierung methoxychlor 0.020 0.0001 der im Leistungsdatenblatt genannten Stoffe getestet und zertifiziert.
  • Seite 30 30 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 31 SISTEMAS DE FILTRACIÓN F2000-B2B, F2000-B2M MANUAL DE INSTRUCCIONES www.pentairaquaeurope.com...
  • Seite 32: Especificaciones

    • Los cartuchos del filtro utilizados con este sistema tienen una vida útil limitada. Los cambios en el sabor, olor y/o caudal del agua filtrada indican que el cartucho debe sustituirse. 32 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 33: Instalación

    No perfore superficies con un espesor superior a 1". PRECAUCIÓN No intente perforar superficies con mosaico, de mármol, de granito o materiales similares. Con- sulte a un fontanero o al fabricante de la superfi- cie para obtener asesoramiento o ayuda. F2000-B2B, F2000-B2M Filtration systems instruction manual • 33...
  • Seite 34 NOTA: la caja del sistema puede utilizarse para determinar el espacio requerido para la instalación del mismo y para los cartuchos de sustitución. (figura 4a) Filtro Salida Filtro 34 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 35 Este aire contenido en el agua desaparecerá al cabo de pocas Entrada (tubería blanca) semanas de la instalación. LA INSTALACIÓN SE HA COMPLETADO. F2000-B2B, F2000-B2M Filtration systems instruction manual • 35...
  • Seite 36: Solución De Problemas

    Asegúrese de adquirir el juego de cartuchos ade- Salida (tubería azul) cuado para el sistema. Los modelos F2000-B2B y F2000-B2M utilizan los juegos de cartuchos de sustitución F2B2-RC2 10. Sustitución del cartucho A. Libere la presión cerrando el suministro de agua del sistema y abriendo el grifo hasta que el caudal de agua se detenga.
  • Seite 37 La sustitución de la pila no reinicia el programador de 12 meses. Si necesita reiniciarlo, mantenga el botón pulsado durante 5 segundos. F2000-B2B, F2000-B2M Filtration systems instruction manual • 37...
  • Seite 38 Tapa, fase 2 4003641-EMEA Programador del cartucho sin batería *La imagen puede ser distinta del grifo real Para adquirir piezas de sustitución, póngase en contacto con su distribuidor de Pentair más cercano. 38 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 39: Datos De Rendimiento

    0.0002 hexachlorobutadiene 0.044 0.001 hexachlorocyclopentadiene 0.060 0.000002 Los modelos F2000-B2B y F2000-B2M están probados y certificados por NSF lindane 0.055 0.00001 International bajo las Normas 42 y 53 de NSF/ANSI y B483.1 de CSA en cuanto a la methoxychlor 0.020 0.0001...
  • Seite 40 40 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 41 IMPIANTI DI FILTRAZIONE F2000-B2B, F2000-B2M MANUALE DELLE ISTRUZIONI www.pentairaquaeurope.com...
  • Seite 42: Attrezzi E Materiali Necessari

    Lasciare fluire l’acqua per 5 o 6 minuti prima dell’utilizzo. • Le cartucce del filtro utilizzate in questo impianto hanno una vita limitata. Cambiamenti di sapore, odore e/o flusso dell'acqua filtrata indicano la necessità di sostituire la cartuccia. 42 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 43: Installazione

    1". ATTENZIONE Non tentare di praticare fori attraverso un piano di lavoro piastrellato, in marmo, granito o simili. Consultare un idraulico o il fabbricante del piano di lavoro per consigli o assistenza. F2000-B2B, F2000-B2M Filtration systems instruction manual • 43...
  • Seite 44 G. Inserire stabilmente il collo di cigno nella base del rubinetto. 6. Montaggio dell’impianto A. Selezionare una posizione sotto al lavello o in uno spazio adatto per installare l'impianto. Filtro Uscita Filtro 44 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 45 NOTA: Inizialmente, l’acqua filtrata può apparire torbida. Entrata (tubazione bianca) Qualora la torbidità in un bicchiere d'acqua scompaia dal fondo, sono presenti piccole bolle d'aria. L'aria nell'acqua scomparirà entro qualche settimana dall'installazione. L'INSTALLAZIONE È TERMINATA. F2000-B2B, F2000-B2M Filtration systems instruction manual • 45...
  • Seite 46: Ricerca Guasti

    Acquistare unicamente set di cartucce adatti all'impianto. I modelli F2000-B2B e F2000-B2M utilizzano set di cartucce di ricambio F2B2-RC2 10. Sostituzione della cartuccia A. Alleviare la pressione interrompendo l’approvvigionamento idrico all'impianto e aprendo il rubinetto finché...
  • Seite 47 La sostituzione della batteria non ripristina i 12 mesi sul controller. Se il ripristino è necessario, tenere premuto il tasto per 5 secondi. F2000-B2B, F2000-B2M Filtration systems instruction manual • 47...
  • Seite 48: Parti Di Ricambio

    244960* Rubinetto 4003530 Coperchio, 2 fasi 4003641-EMEA Controller cartuccia senza batteria * L’immagine può presentare differenze rispetto al rubinetto reale Per le parti di ricambio, contattare il proprio distributore Pentair di fiducia. 48 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 49 0.044 0.001 hexachlorocyclopentadiene 0.060 0.000002 lindane 0.055 0.00001 Il modello F2000-B2B e F2000-B2M sono testati e certificati da NSF methoxychlor 0.020 0.0001 International in base agli Standard NSF/ANSI 42, 53 e CSA B483.1 per la pentachlorophenol 0.096 0.001 riduzione delle sostanze elencate nella scheda tecnica delle prestazioni.
  • Seite 50 50 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 51 F2000-B2B, F2000-B2M FILTRATIESYSTEMEN INSTRUCTIEHANDLEIDING www.pentairaquaeurope.com...
  • Seite 52: Veiligheidsvoorschriften

    • De filterpatronen die in dit systeem gebruikt worden, hebben een beperkte levensduur. Veranderingen in de smaak, de geur, de kleur en/of het debiet van het gefilterde water zijn een aanwijzing dat de filterpatroon aan vervanging toe is. 52 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 53 A. Leg een krant op de bodem van de gootsteen om te verhinderen dat metalen boorspaanders, onderdelen of gereedschap in de afvoer vallen. F2000-B2B, F2000-B2M Filtration systems instruction manual • 53...
  • Seite 54 OPMERKING: de kartonnen doos van het systeem kunt u gebruiken om het vloeroppervlak te bepalen dat nodig is om het systeem te installeren en de patronen te vervangen. (figuur 4a) Filter Uitgang Filter 54 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 55 Ingang (witte buizen) kleine luchtbellen in het water aanwezig. Enkele weken na de installatie zullen er geen luchtbellen meer in het water zijn. DE INSTALLATIE IS NU VOLTOOID. F2000-B2B, F2000-B2M Filtration systems instruction manual • 55...
  • Seite 56: Problemen Oplossen

    Controleer of de juiste patroonset voor het Uitgang (blauwe buizen) systeem aangekocht is. De modellen F2000-B2B en F2000-B2M maken gebruik van de vervangset F2B2-RC2 10. De patroon vervangen A. Laat de druk ontsnappen door de watertoevoer naar het systeem af te sluiten en een kraan te openen tot er geen water meer stroomt.
  • Seite 57 Door de batterij te vervangen, wordt de controller niet gereset. Als het nodig is om de controller te resetten, houdt u de toets 5 seconden ingedrukt. F2000-B2B, F2000-B2M Filtration systems instruction manual • 57...
  • Seite 58 Installatiekit, 2- & 3-traps 244960* Kraan 4003530 Deksel, 2-traps 4003641-EMEA Patrooncontroller zonder batteri *De feitelijke kraan kan verschillen van die op de illustratie. Voor vervangstukken neemt u contact op met de dichtstbijzijnde distributeur van Pentair. 58 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
  • Seite 59 0.080 0.0004 heptachlor epoxide 0.0107 0.0002 hexachlorobutadiene 0.044 0.001 NSF International heeft de modellen F2000-B2B en F2000-B2M getest en hexachlorocyclopentadiene 0.060 0.000002 gecertificeerd volgens de NSF/ANSI normen 42, 53 & CSA B483.1 voor de lindane 0.055 0.00001 reductie van de stoffen die bij de prestatiegegevens gespecificeerd zijn.
  • Seite 60 60 • F2000-B2B, F2000-B2M Filtration systems instruction manual...
