- Seite 1 LineGuard UF-100 Anleitung...
-
Seite 3: Inhaltsverzeichnis
Installation- & Betriebsanleitung LineGuard UF-100 InhaLt 1 Einführung _____________________________________________________________________ 1 1.1 Wichtige Vorsichtsmaßnahmen __________________________________________________ 1 1.2 Lieferumfang _________________________________________________________________ 1 1.3 Zur Installation benötigte Werkzeuge und Materialien _______________________________ 1 2 Funktionsprinzip des LineGuard __________________________________________________ 2 2.1 Filtrationsmodus ______________________________________________________________ 2 2.2 Reinigungszyklen _____________________________________________________________ 2 2.3 Parallelinstallation mehrerer LineGuards___________________________________________ 3... - Seite 4 4.3.2.5 Spülmenge einstellen _________________________________________________ 14 4.3.2.6 Spüldurchfluss einstellen _______________________________________________ 14 4.3.2.7 Spülen aufheben einstellen ____________________________________________ 15 4.3.3 Alarm einstellen __________________________________________________________ 15 4.3.3.1 Zeitalarm einstellen __________________________________________________ 15 4.3.3.2 Mengenalarm einstellen ______________________________________________ 16 4.3.3.3 Durchflussalarm einstellen _____________________________________________ 16 4.3.4 Programm starten _______________________________________________________ 16 4.3.5 Werkseinstellungen ______________________________________________________ 17 5 Wartung _______________________________________________________________________ 18 5.1 Allgemeine Prüfung __________________________________________________________ 18...
-
Seite 5: Einführung

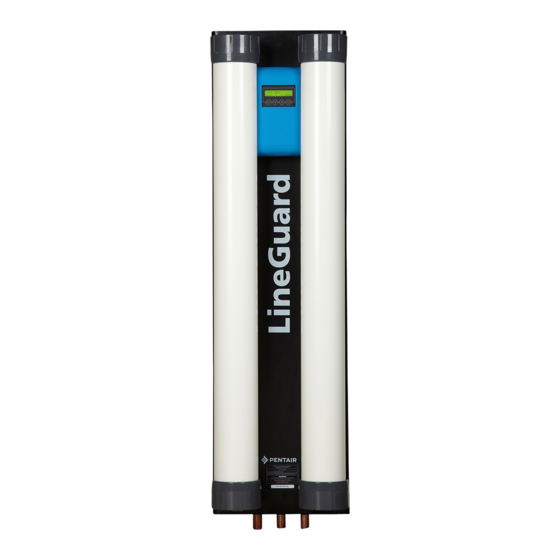

1 EInFührUnG Vielen Dank, dass Sie sich für das LineGuard UF-100 Wasserfiltersystem entschieden haben. Hinsichtlich der Einzelheiten zu Durchsatz, Gebrauchsbedingungen, Lagerung und Handhabung dieses Produktes verweisen wir auf das Datenblatt. Der LineGuard wurde speziell zur Beseitigung von Viren, Bakterien, Zysten und Protozoen wie Cryptosporidium, Giardia, und Legionellen aus dem Trinkwasser entwickelt, ohne dass dabei gesundheitsförderliche, natürliche Mineralien herausgefiltert werden. -
Seite 6: Funktionsprinzip Des Lineguard
2 FUnktIonsprInzIp DEs LInEGUarD 2.1 Filtrationsmodus Die LineGuard-Membranmodule setzen sich aus Hunderten von Kapillar- Mikrofiltrationsmembranen zusammen. Die porösen Wände dieser hohlen Fasern enthalten Milliarden an mikroskopischen Poren, die wie ein ultrafeines Sieb wirken. Durch den Wasserdruck werden Wassermoleküle und lebenswichtige Mineralien von innen nach außen durch die Poren der Membranfilter gedrückt und gleichzeitig größere Schadstoffe wie Bakterien, Parasiten und Viren zurückgehalten. -
Seite 7: Parallelinstallation Mehrerer Lineguards
Ein Sensor verhindert das Spülen des Systems während des Betriebs. Immer wenn Wasser während eines geplanten Reinigungszyklus abgenommen wird, stoppt das System und wird 30 Sekunden später nach Beendigung der Wasserabnahme wieder in Gang gesetzt. Bei der Abnahme großer Wassermengen sollten zusätzliche Reinigungsgänge durchgeführt werden. -
Seite 8: Installation Des Lineguard
3 InstaLLatIon DEs LInEGUarD Das LineGuard-Membran-Filtersystem wird an die Hauptwasserleitung in der Nähe des Eintritts in das Gebäude angeschlossen. Der Anschluss kann an jeder Stelle hinter dem Hauptabsperrventil vorgenommen werden, bevor die Leitungen in mehrere Richtungen abzweigen. Vorliegende Betriebsanleitung enthält allgemeine Installationshinweise. Bitte berücksichtigen Sie, dass die Installation in jedem Falle in Übereinstimmung mit den national geltenden Installationsvorschriften von einem zertifizierten Installateur durchgeführt werden muss. - Seite 9 Bitte beachten Sie für eine korrekte Installation das nachstehende empfohlene Leitungsschema. Einen vollständigen Installationsplan finden Sie im rückwärtigen Teil vorliegender Bedienungsanleitung. Bitte beachten Sie, dass jede Änderung zu Problemen hinsichtlich der Instandhaltung des LineGuard führen kann. 1 - Speisewasser-Absperrventil (1A) mit eingebautem Ablassventil (1B) 2 - Bypass-Ventil 3 - Filterwasser-Absperrventil (3A)
-
Seite 10: Stromanschluss
Bitte achten Sie darauf, dass das Ablassvolumen groß genug ist, um den Fluss während der Durchflusszyklen ablassen zu können. Als Faustregel gilt: Messen Sie den Fluss des Systems auf der Wasserlinie ohne montierten LineGuard (der maximale Fluss an dieser Stelle des Systems). Die Abflusskapazität sollte mindestens diesem Fluss entsprechen. -
Seite 11: Modul-Montage
3.4 Modul-Montage Bitte schließen Sie die Module in folgender Reihenfolge an den LineGuard an. . 1. Entfernen Sie die Schraube M6 auf der Systemoberseite. 2. Entfernen Sie den Haltestreifen auf der Systemoberseite. 3. Öffnen Sie den verschweißten Beutel und entnehmen Sie das Modul. 4. -
Seite 12: Einstellungen Kontrolleinheit
4 EInstELLUnGEn kontroLLEInhEIt 4.1 Betriebsmodus In Betriebsbereitschaft zeigt das Display den aktuellen Betriebsmodus an. Wird kein Wasser abgenommen, erscheint die folgende Anzeige auf dem Display: Im Filterbetrieb werden Bereitschaftsmodus und Durchfluss in l/min angezeigt: Während eines Reinigungzyklus werden Spülmodus und durchgeführte Aktion angezeigt: Spülen 4: Vorwärtsspülung des linken Moduls Spülen 3: Vorwärtsspülung des rechten Moduls Spülen 2: Rückspülung des linken Moduls... -
Seite 13: Mengen Anzeigen
4.2.1 Mengen anzeigen Drücken Sie im Info-Menü /\ oder \/, bis nachfolgendes Menü erscheint: Durch Drücken auf Zeigen wird die Gesamtmenge an gefiltertem Wasser seit der Inbetriebnahme des Systems angezeigt. Durch Drücken auf OK wird die Gesamtmenge an gefiltertem Wasser seit der letzten Systemwartung angezeigt. -
Seite 14: Durchsatz Anzeigen
Durch Drücken auf \/ wird das Datum des letzten Modulwechsels angezeigt. Ändern Sie dieses Datum durch Drücken auf Set. Dies ist nach jedem Modulwechsel durchzuführen. Durch Drücken auf Ende verlassen Sie das Service-Info-Menü 4.2.3 Durchsatz anzeigen Drücken Sie im Info-Menü /\ oder \/, bis das folgende Menü erscheint: Durch Drücken auf Zeigen wird der Durchsatz des Systems angezeigt. -
Seite 15: Setup-Menü
4.3 Setup-Menü In diesem Menü können alle Einstellungen des LineGuard definiert werden. Drücken Sie im Betriebmodusmenü auf Menü und dann /\ oder \/, bis nachfolgendes Menü erscheint: 4.3.1 Allgemeine Einstellungen In diesem Menü können Sie Sprache, Uhrzeit, Datum und Moduldaten einstellen. Drücken Sie im Set-up-Menü... -
Seite 16: Datum Einstellen
4.3.1.3 Datum einstellen Drücken Sie im Menü Allgemeine Einstellungen /\ oder \/, bis nachfolgendes Menü erscheint: Das Datum kann durch Drücken auf Set geändert werden. Stellen Sie zunächst die Tage durch Drücken der - und + -Tasten ein und bestätigen Sie anschließend mit OK. -
Seite 17: Anfangszeiten Einstellen
4.3.2.1 Anfangszeiten einstellen Die Reinigungszeit ist Standard auf 01:00 Uhr eingestellt. Drücken Sie im Durchfluss-Einstellmenü /\ oder \/, bis nachfolgendes Menü erscheint: Die Anfangszeit kann durch Drücken auf Set geändert werden. Stellen Sie zunächst die Stunden durch Drücken der - und + -Tasten ein und bestätigen Sie anschließend mit OK. -
Seite 18: Rückspülung Einstellen
4.3.2.4 Rückspülung einstellen Der voreingestellte Wert der Rückspülung beträgt 20 Sekunden. Bei einer niedrigen Wasserqualität sollte diese Zeit verlängert werden. Drücken Sie im Durchfluss-Einstellmenü /\ oder \/, bis nachfolgendes Menü erscheint: Die Dauer der Rückspülung kann durch Drücken auf Set geändert werden. Stellen Sie die Zeit durch Drücken der - und + -Tasten ein und bestätigen Sie anschließend mit OK. -
Seite 19: Spülen Aufheben Einstellen
4.3.2.7 Spülen aufheben einstellen Werden mehrere LineGuards parallel installiert, sollte ein Wert für Spülen aufheben eingestellt werden. Bitte wenden Sie sich bezüglich dieser Einstellungen an Ihren Installationspartner. 4.3.3 Alarm einstellen Im Alarm-Einstellungsmenü kann ein Alarmhinweis bei Erreichen einer bestimmten Zeit nach Verstreichen des Servicedatums oder wenn ein bestimmtes Volumen an Filterwasser oder ein vorher festgelegter Mindestdurchfluss erreicht worden sind, eingestellt werden. -
Seite 20: Mengenalarm Einstellen
4.3.3.2 Mengenalarm einstellen Der Mengenalarm zeigt bei Erreichen einer bestimmten Menge an Filterwasser eine Meldung auf dem Display an. Der voreingestellte Wert dieser Menge beträgt 999 m³. Drücken Sie im Set-Up-Menü /\ oder \/, bis das folgende Menü erscheint: Die Menge kann durch Drücken auf Set geändert werden. Stellen Sie die Menge durch Drücken der - und + -Tasten ein und bestätigen Sie anschließend mit OK. -
Seite 21: Werkseinstellungen
Durch Drücken auf Run wird das Glycerin im LineGuard 8 Minuten lang ausgespült. Dieser Vorgang ist nur notwendig, wenn ein neues Membranemodul in Betrieb genommen wird. Nach dem Inbetriebnahmezyklus kehrt die Kontrolleinheit automatisch in das Set-Up-Menü zurück. Siehe hierzu auch Inbetriebnahmeverfahren (Abschnitt 3.5) 4.3.5 Werkseinstellungen Über dieses Menü... -
Seite 22: Wartung
5 WartUnG 5.1 Allgemeine Prüfung Die nachfolgend genannten Teile sollten auf Fehlfunktion, Abschuppung, Rost oder sonstige sichtbaren Anzeichen von Verschleiß visuell geprüft werden. • Rahmen • Magnetventile • Flussschalter • Drucksensoren • Elektrischer Anschluss • Kontrolleinheit 5.2 Module austauschen 5.2.1 Zeitsteuerung Die UF-Module sollten dann ausgetauscht werden, wenn der Druckabfall im System zu groß... -
Seite 23: System Entwässern
5.2.2 System entwässern Vor Austausch der Module muss auch das gesamte verbleibende Wasser in den Leitungen abgelassen werden. Gehen Sie hierzu wie folgt vor: 1. Schließen Sie das Speisewasserventil (Abbildung 2, Position 1A). 2. Schließen Sie das Filterwasser-Abschlussventil (Position 3A). 3. -
Seite 24: Kontrolleinheit - Einstellungen Optimieren
5.3 Kontrolleinheit – Einstellungen optimieren Der LineGuard führt automatisch täglich um 01:00 Uhr einen 60 Sekunden dauernden Spülzyklus durch. Sowohl Zeit, Dauer und Häufigkeit dieser Zyklen können an der Kontrolleinheit des Systems eingestellt werden. Optimale Länge und Häufigkeit der Spülzyklen hängen von Wasserqualität und Nutzung ab. -
Seite 25: Abmessungen
6 abmEssUnGEn Alle Angaben in mm. -
Seite 26: Abstände
7 abstänDE Alle Angaben in mm. -
Seite 27: Leitungsplan
8 LEItUnGspLan 1 - Modul links 9 - Bypass-Ventil 2 - Modul rechts 10 - Filterwasser-Absperrventil mit integriertem Ablassventil 3 - NO Speisewasserventil 11 - Speisewasser 4 - NC Ablassventil 12 - Gefiltertes Wasser 5 - Drucksensor Speisewasser 13 - Ablauf 6 - Drucksensor Filterwasser 14 - Rückflussschutz (entsprechend EN 1717: BA, CA oder EA) 7 - Spülsensor Filterwasser... -
Seite 28: Technische Daten
9 tEchnIschE DatEn Maße Höhe: 1156 mm Breite: 315 mm Tiefe: 210 mm Abstände Boden: 600 mm Seiten: 10 mm Oberseite: 100 mm Gewicht Gesamt: 33 kg Ohne Module: 21 kg Elektrische Spezifizierungen: Anschlussspannung Kontrolleinheit: 90 - 264 VAC / 50 – 60 Hz Stromabnahme: 40 W max Schutzart: IP67 Netzspannung Konformität: CE und UL 429/1310... -
Seite 29: Garantie- Und Haftungsbeschränkung
10 GarantIE- UnD haFtUnGsbEschränkUnG Filtrix B.V. gewährleistet eine Garantie von einem Jahr darauf, dass das Produkt keinerlei substantiellen Material- und Produktionsfehler aufweist und den Spezifikationen entspricht. Die Garantie von Filtrix gilt nicht für Defekte oder Mängel aufgrund (1) normalen Verschleißes oder regelwidrigen, anormalen oder fahrlässigen Handelns, Betriebs, Wartung, Überlastung oder Verwendung;...
