www.pulsar.pl
Anwendungssicherheit (Tab.5)
Schutzklasse PN-EN 60950-1:2007
Schutzgrad PN-EN 60529: 2002 (U)
Spannungsfestigkeit der Isolierung:
- zwischen dem Eingangskreis (Netzkreis) und den Ausgangskreisen des Netzteils (I/P-O/P)
- zwischen dem Eingangskreis und dem Schutzkreis PE (I/P-F/G)
- zwischen dem Eingangskreis und dem Schutzkreis PE (O/P-FG)
Isolierungswiderstand:
- zwischen dem Eingangskreis und dem Ausgangs- oder Schutzkreis
Betriebsparameter (Tab.6)
Betriebstemperatur
Lagerungstemperatur
Relative Feuchte
Betriebsschwingungen
Betriebsstöße
Direkte Sonneneinstrahlung
Transportschwingungen und -stöße

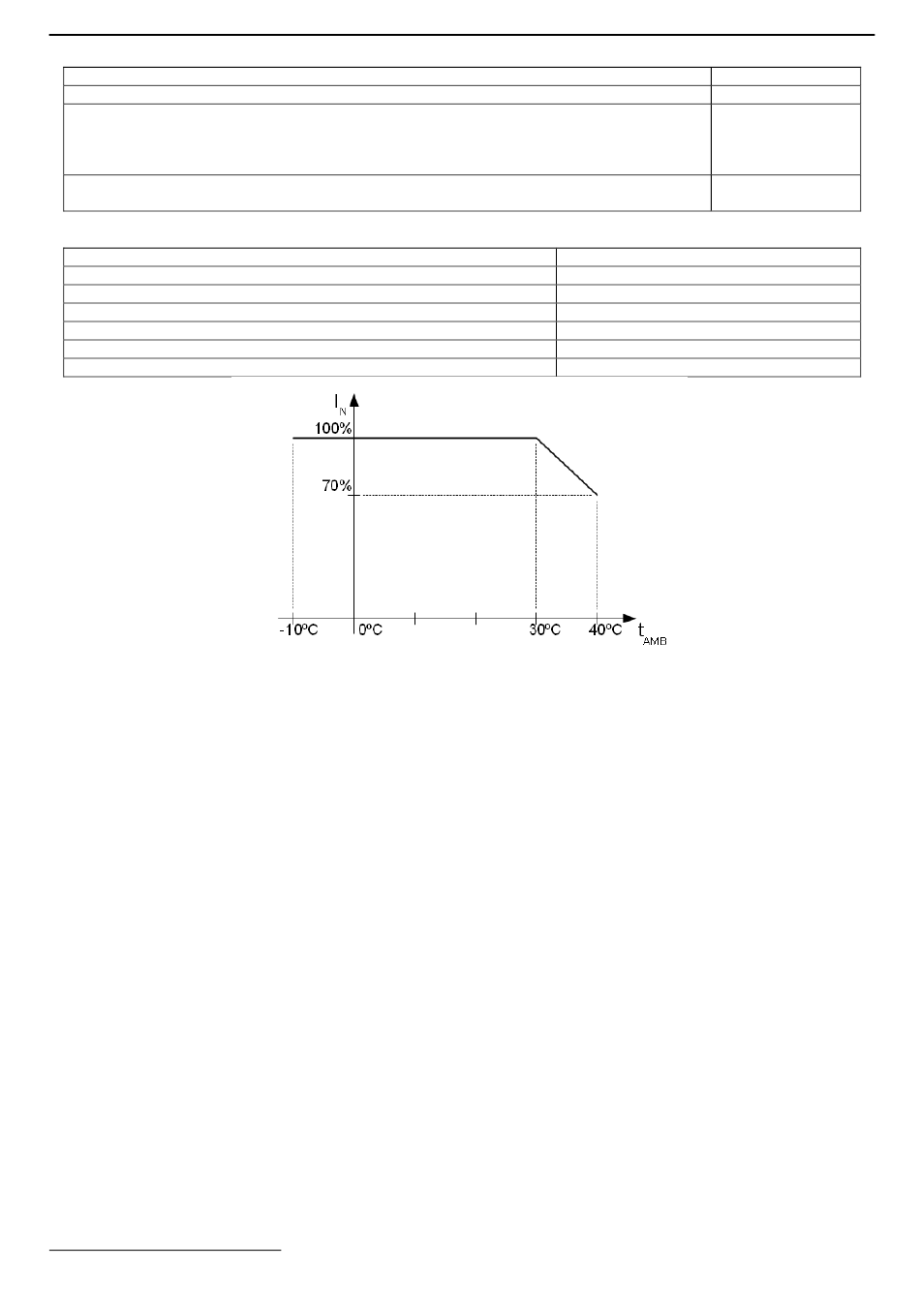

Diagramm Nr. 1. Zulässiger Ausgangsstrom des Netzteils je nach Umgebungstemperatur.
2. Montage.
Anforderungen .
2.1
Das Puffernetzteil muss von einem Fachinstallateur montiert werden, der über entsprechende (für das gegebene
Land erforderlichen und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von (Eingriff in)
Installationen 230V/AC und Niederspannungsinstallationen verfügt. Die Anlage ins in geschlossenen Räumen, gemäß
der Umweltklasse II, bei standardmäßiger Luftfeuchtigkeit (RH=90% max. ohne Kondensation) und Temperaturen
zwischen -10°C und +40°C zu montieren. Das Netzteil muss in einer senkrechten Position arbeiten, um freie
Konvektionsströmung (Luftströmung) durch Belüftungsöffnungen zu gewährleisten.
Vor Beginn der Inbetriebnahme ist eine Belastungsbilanz des Netzteils zu erstellen:
1. Ausgangsstrom 9x1A + 1A Laden des Akkus
2. Ausgangsstrom 9x0,77A + 4A Laden des Akkus
Die Gesamtheit der von den Empfängern und des Akkus entnommenen Ströme beträgt max. 11A
Da das Netzteil für einen unterbrechungsfreien Betrieb bestimmt ist, verfügt es über keinen Einspeiseschalter,
aus diesem Grund muss ein entsprechender Überlastungsschutz im Speisekreis gesichert werden. Der Benutzer muss
auch über die Art der Abschaltung des Netzteils von der Speisespannung (meistens durch Aussonderung und
Markierung von einer entsprechenden Sicherung im Sicherungskasten) unterrichtet werden. Die elektrische Installation
ist nach den geltenden Normen und Vorschriften auszuführen.
*
Siehe Diagramm 1
PSDCB09129C
6
I (erste)
IP20
3000V/AC min.
1500V/AC min.
500V/AC min.
100 MΩ, 500V/DC
-10ºC...+40ºC (siehe Diagramm 1)
-20ºC...+60ºC
20%...90%, ohne Kondensation
Nicht zulässig
Nicht zulässig
Nicht zulässig
Wg PN-83/T-42106
*
.
