Tabelle 2. Beschreibung der Elemente und Verbindungen des Netzteils (Tab.2)
Nr. des Elements
[Bild. 3]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
PSDCB09129C

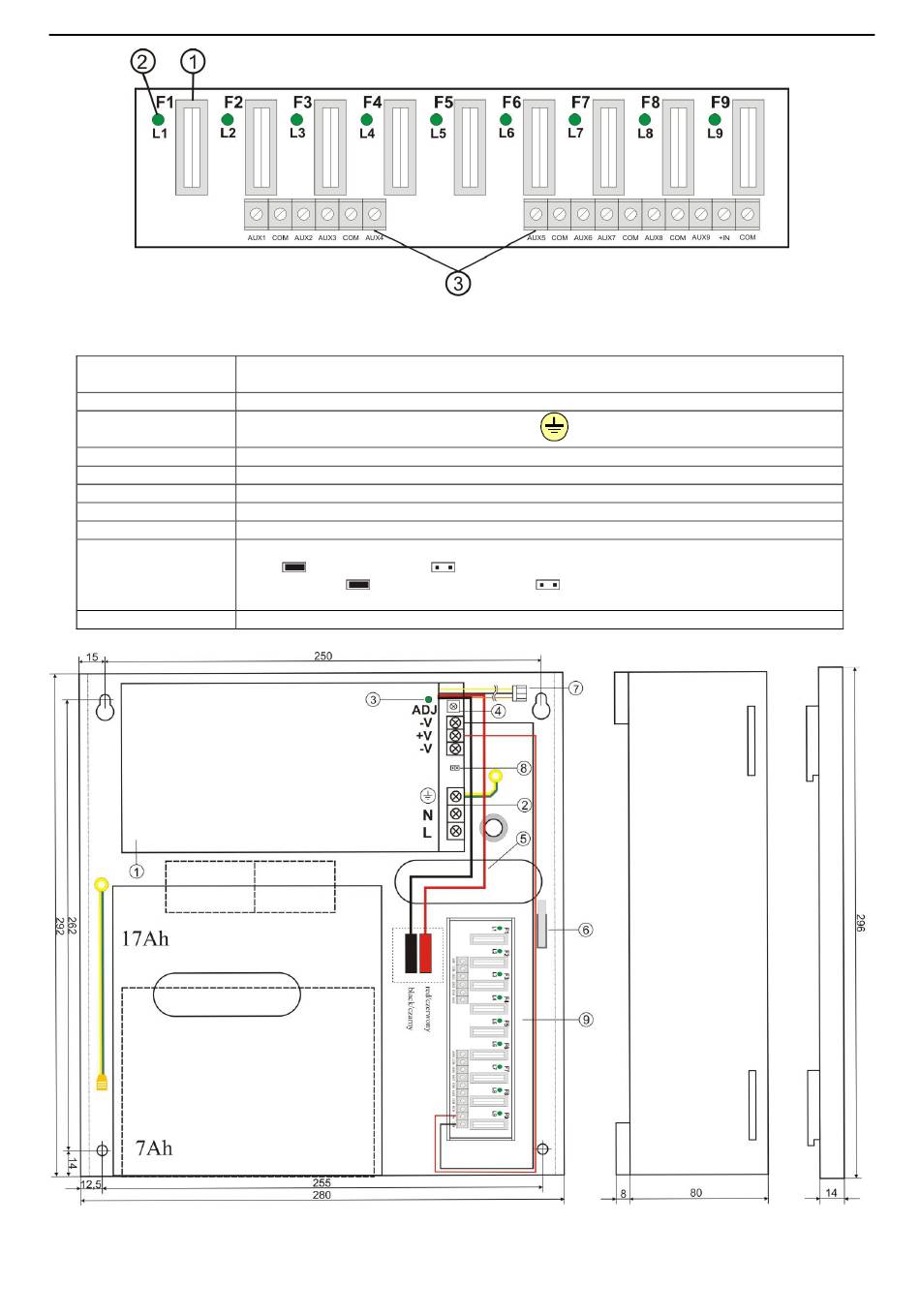

Bild .2. Ansicht des Sicherungsmoduls LB9.
das Modul des Netzgeräts
L-N Anschluss der Versorgung 230V/AC,
LED-Diode – signalisiert über die AC-Spannung
P1 das Potentiometer, Regulierung der Ausgangsspannung
BAT+/GND: Batterieausgänge + BAT= rot, GND=schwarz
Tamper, Sabotageschutzkontakt (NC)
Anschluss der optischen Zusatzsignalisierung
Ibat - Kurzschlussbrücke zur Auswahl des Ladestroms:
Ibat =1A
Kurzschlussbrücke an ,
Beschreibung:
Werksseitige Einstellung: Ibat =1A (Kurzschlussbrücke aus).
Sicherungsmodul LB9
Bild. 3. Netzteil-Ansicht.
Beschreibung
Anschluss des PE-Schutzes
Ibat =4A
Kurzschlussbrücke aus.
