Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
DEUTSCH
OMEGA
SEA S.r.l.
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
www.seateam.com
seacom@seateam.com
67410890
35
Werbung
Verwandte Anleitungen für SEA OMEGA
Inhaltszusammenfassung für SEA OMEGA
- Seite 1 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH OMEGA SEA S.r.l. Zona industriale 64020 S.ATTO Teramo - (ITALY) Tel. 0861 588341 r.a. Fax 0861 588344 www.seateam.com seacom@seateam.com 67410890...

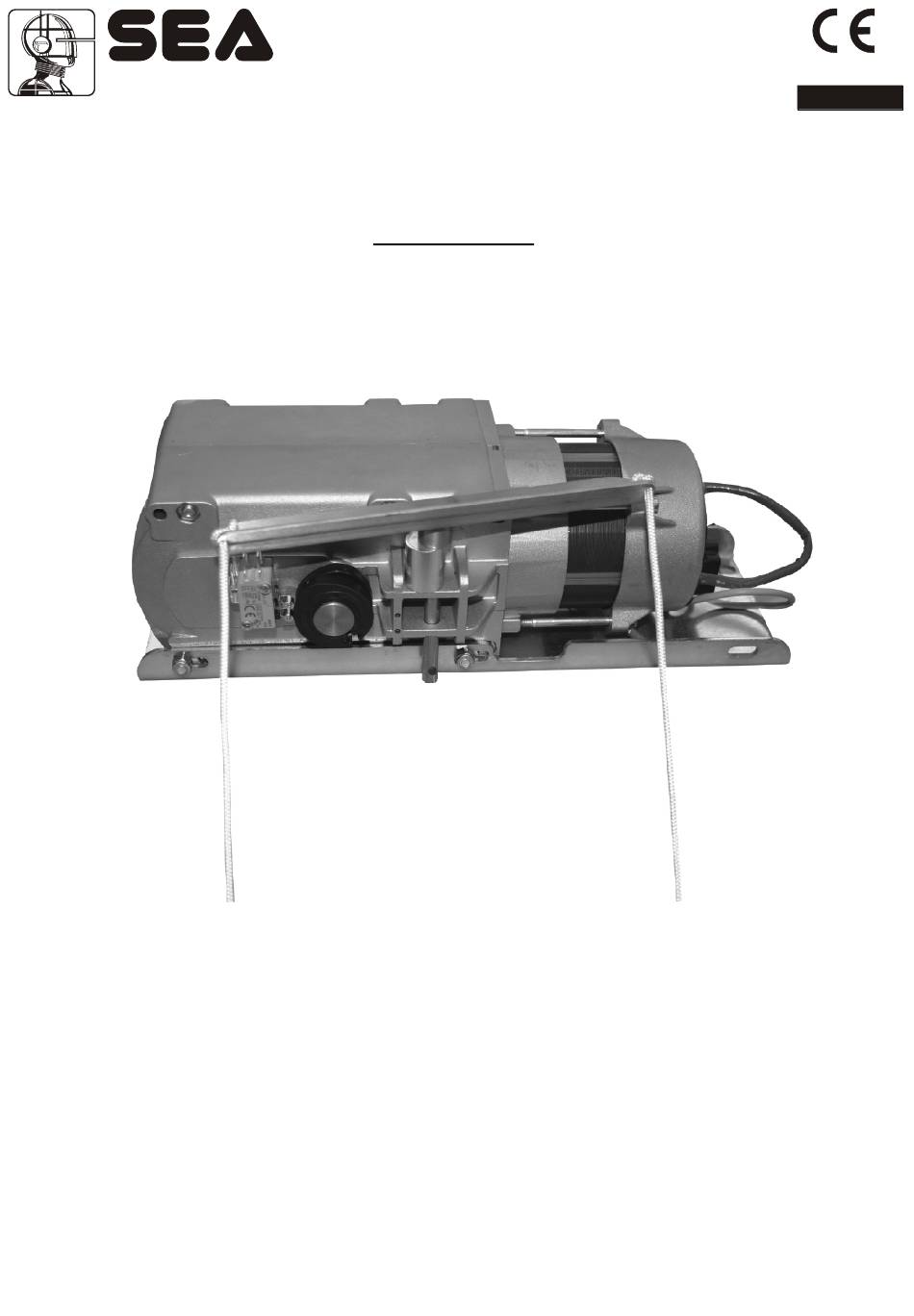

- Seite 2 Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH Omega ist ein elektromechanischer Antrieb der nur auf einem Flügel montiert wird und der mit einem Teleskoparm eine Falttür harmonisch und gleichlaufend öffnet. Nomenklatur Hauptbestandteile TECHNISCHE DATEN...
- Seite 3 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH VOR DER INSTALLIERUNG Bevor man mit der Installierung des Antriebs beginnt sicherstellen dass: - die Türstruktur fest genung ist, die Scharniere funktionstüchtig sind und dass keine Reibungen zwischen den festen und den beweglichen Teilen bestehen.
- Seite 4 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH TYPINSTALLIERUNG Abb.4 1. Antrieb1 6. Blinklampe 2. Antrieb 2 7. Tastenschalter 3. Aussenlichtschranke Ghost 40 8. Elektronische Steuerung 4. Säule PILAR für Lichtschranke Ghost40 9. Ableitungsdose (nicht mitgeliefert) 5.
- Seite 5 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH 5 cm 14÷16 Abb.6 Abb.7 Abb.8 67410890 Rev 00 - 02/2009...
- Seite 6 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH INNENENTRIEGLUNG Entriegelt Blockiert Abb.9 Abb.10 Blockiert Entriegelt Abb.11 Abb.12 AUSSENENTRIEGLUNG (OPTIONAL) BOHRUNG AUF FLÜGEL FÜR AUSSENENTRIEGLUNG D 20 Abb.13 67410890 Rev 00 - 02/2009...
- Seite 7 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH Abb.14 Abb.15 90° Abb.16 67410890 Rev 00 - 02/2009...
- Seite 8 ® OMEGA Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 DEUTSCH ENCODER MONTAGE (Optional) Abb.17 MICRO SWITCH MONTAGE Abb.18 67410890 Rev 00 - 02/2009...
