SEA Compact 800 Montageanleitung

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
Der Compact 400/800 A ustauschbar
hydraulischen Steuerung und einer hydraulischen Winde
z u s a m m e n , d i e s i c h i n e i n e m s e l b s t t r a g e n d e n ,
kataphoresebehandelten Gehäuse befinden.
Die hydraulische Steuerungseinheit besteht aus einem E-
Motor, einer Pumpe und einem Verteiler, die sich in einem als
Öltank dienenden Gehäuse befinden.
Der Antrieb ist zudem mit einer hydraulischen Verzögerung
ausgestattet, die während der beiden Anhaltephasen des Flügels
einstellbar is t (nur Ausführung mit Verzögerung).
Der Drehmotor besteht aus einem doppelten Kolben, der mit der
Zahnstange verbunden ist, die mit dem Zahnrad der
Mitnahmewelle des Flügels ineinander greift.
Für Flügeltore deren Breite unter 2 Meter liegt, sollten Antriebe mit
hydraulischer Blockierung eingesetzt werden, die einen sicheren
Halt des Tores in Schließung gewährleisten. Für breitere Flügel
sollten Antriebe ohne hydraulische Blockierung zusammen mit
einem Elektroschloss montiert werden, da somit ein sicherer Halt
des Tores in Schließung des Tors gewährleistet wird.
Für Rotationswinkel außerhalb der 90°-100° und 130°-140°
Grenze setzt die Verzögerung nur beim Schließen oder beim
Öffnen ein.
Bei Stromausfall ermöglicht ein für den einzelnen Kunden
gefertigter Schlüssel die Entriegelung des Systems und
gewährleistet somit den manuellen Betrieb.

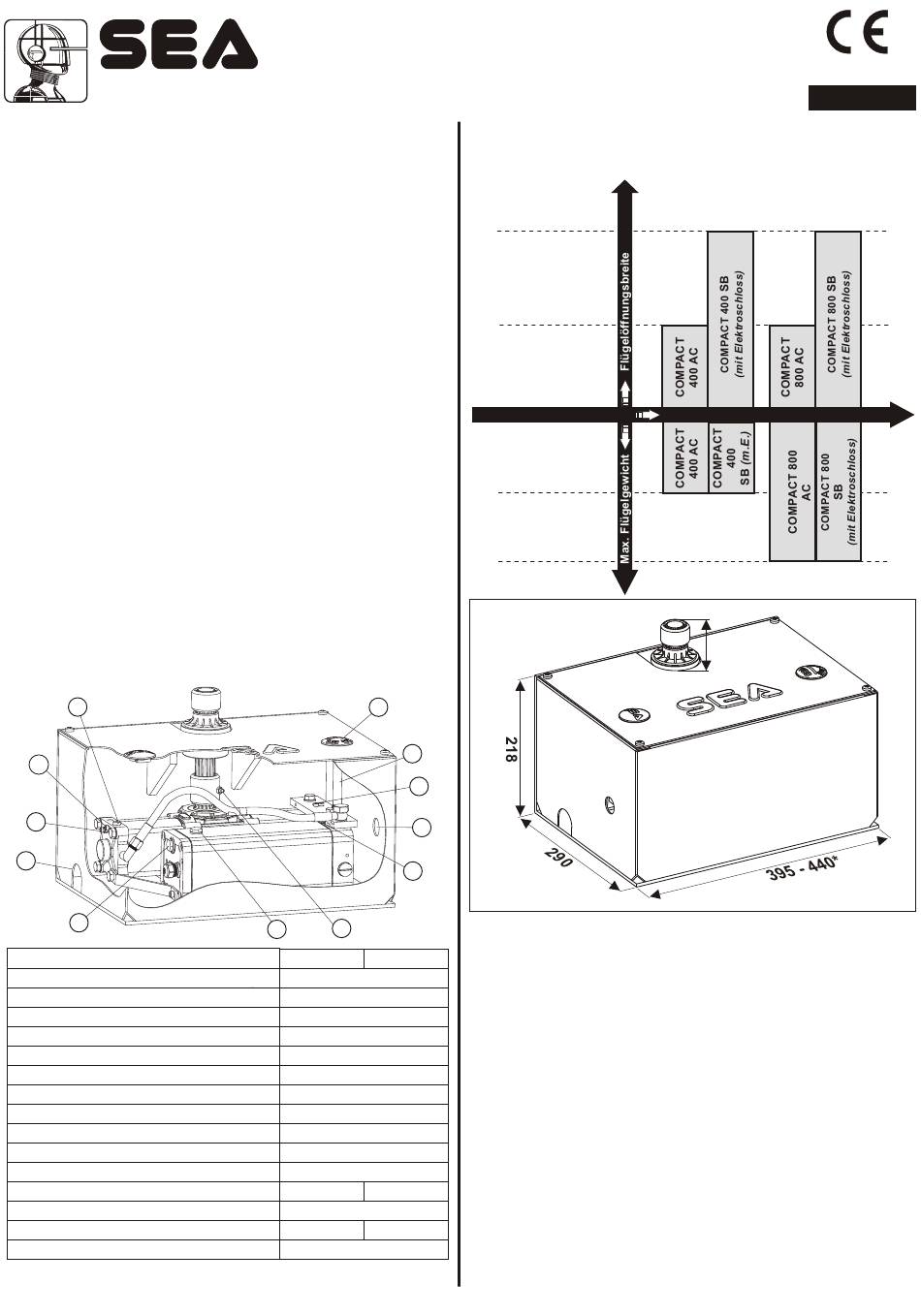

NOMENKLATUR HAUPTBESTANDTEILE
1 Deckel Entriegelung
2 Verlängerung der Entriegelung
3 Schraube zur Bremseinstellung
(wo vorgesehen)
4 Ausgang elektrische Kabel
5 By-Pass Einstellung
3 3
10 10
9 9
8 8
7 7
TECHNISCHE DATEN
Speisung
Kraft
Stromverbrauch
Motordrehgeschwindigkeit
Zyklen/Stunde (Bei einer Temperatur von 20°C)
Max. Druck Pumpenbetrieb 0.50 L
Max. Druck Pumpenbetrieb 0.75 L
Betriebstemperatur
Thermoschutz
Max. Drehmoment
Starter Kondensator
Gewicht
Schutzgrad
Max. Torgewicht
Bremseinstellung
* Bei Antrieben mit hydraulischer Verzögerung
cod. 67410797
COMPACT 400 (mit und ohne Verzögerung)
®
COMPACT 800 (mit und ohne Verzögerung)
AUSTAUSCHBAR
MONTAGE UND VERLEGUNGSANLEITUNG
a ntrieb setzt sich aus einer
6 Stöpsel Ölnachfüllung
7 Ölstandanzeige
8 Öffnung für Wasserabfluss
9 Schraube für Entleerung
10 Blockierungsschraube
der Bremseinstellung
11 Schmierer
1 1
2 2
3 3
5 5
Abb. 1
11 11
6 6
Compact 400 Compact 800
230 V (±5%) 50/60 Hz
220 W
1,1 A
1400 rpm
45
50 bar
40 bar
-20°C +55°C
130°C
56 da Nm
12,5uF
13 Kg 13,8 Kg
IP55
400 Kg 800 Kg
Auf Steuerung oder auf Antrieb*
REV 01 - 07/2009
GRAPHIK MOTOREINSATZ
COMPACT 400 UND COMPACT 800
4 meter
2 meter
400 Kg
800 Kg
ABMESSUNGEN (mm)
4 4
Abb. 2
1. TOR-VORBEREITUNG
Das Gittertor dahingehend überprüfen, dass es für die
automatisierte Anlage COMPACT A
ist.
Sich vergewissern, dass
A. die festen und beweglichen Bestandteile des Tores eine
resistente und möglichst unverformbare Struktur haben;
B. das Gewicht des jeweiligen Torflügels maximal 400 Kg
beträgt (Compact 400 A
A ustauschbar a) ;
C. dass die Scharniere und die gesamte Struktur der Anlage
ordentlich funktionieren und der Torlauf frei von Hindernissen
oder hemmenden Einwirkungen beeinflusst wird;
D. zum Einbau des Antriebs lediglich ein Scharniere ausreicht.
Überflüssige Scharniere entfernen (untere und mittlere, falls
vorhanden);
E. mechanische Anschläge am Ende des Laufs auf dem Boden
in Öffnung und in Schließung montiert werden, da keine
Endschalter im Antrieb vorgesehen sind (Abb. 3).
A USTAUSCHBAR A
Ölhydraulischer Unterflurantrieb
50
USTAUSCHBAR
ustauschbar a), 800 Kg (Compact 800
DEUTSCH
* 180° Version
A geeignet
25/36
