Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
ALPHA ist ein elektromechanischer Spindelantrieb für den Einsatz im privaten Bereich.
Die Serie Alpha ist mit zwei verschiedenen Kolbenhube vorgesehen, die abhängig von Gewicht und Länge des Flügels sind.
Wenn die Motoren nicht in Betrieb sind, wird die mechanische Blockierung durch die Irreversibilität des Antriebs gewährleistet
ohne ein Elektroschloss montieren zu müssen. Die von den Richtlinien vorgesehene Intensität des Drehmoments und der sichere
Schutz gegen Quetschungen sind mit der elektronischen Steuerung einstellbar.
Der ALPHA Antrieb verfügt über ein Entriegelungssystem mit Hebel und Schloss mit Schlüssel, das im Falle von Stromausfall den
manuellen Betrieb des Flügels gewährleistet.

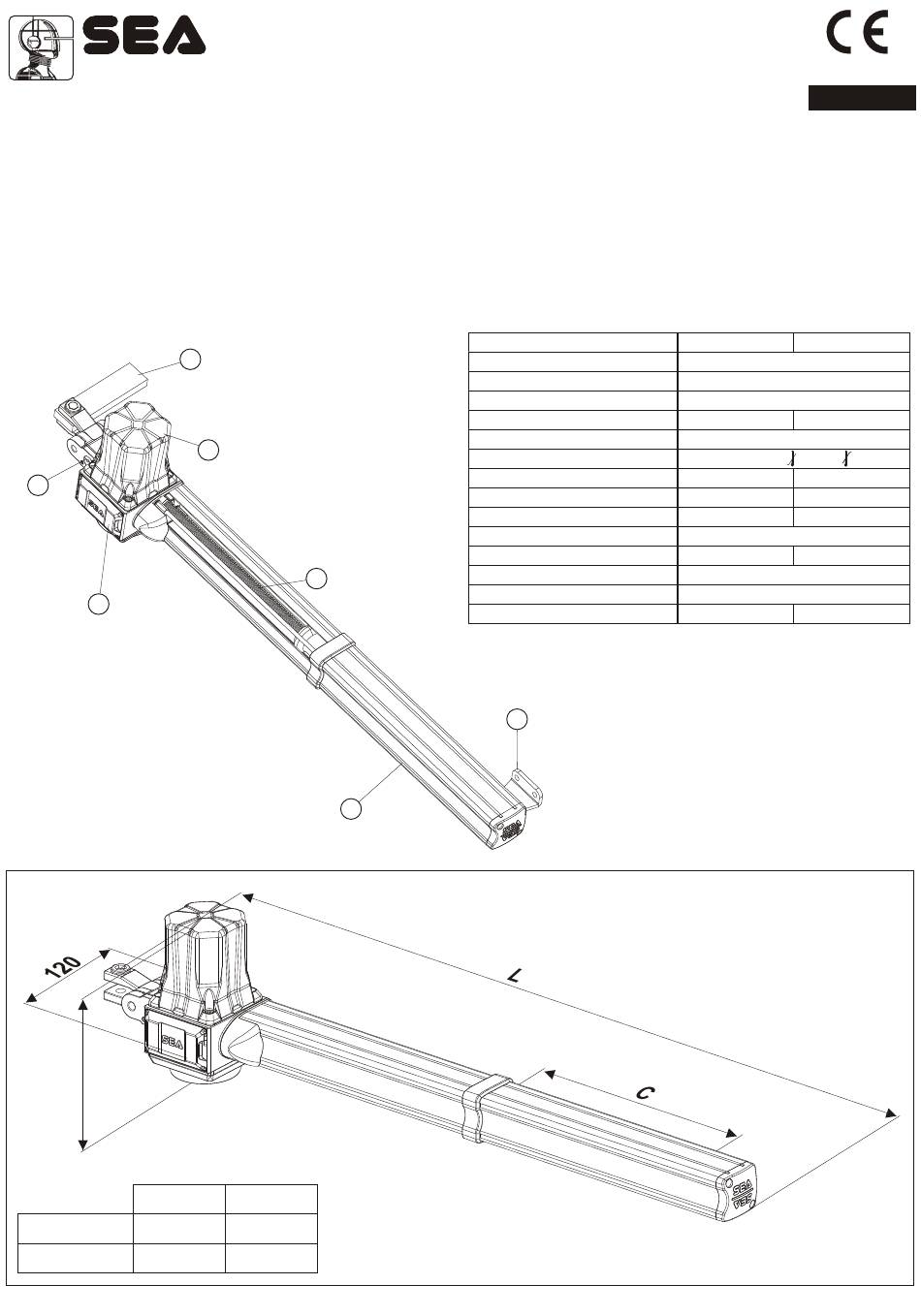

NOMENKLATUR HAUPTBESTANDTEILE
7 7
6 6
Abb. 1
0 5
2
ALPHA 200 ALPHA 330
L
960 mm
C (
Kolbenhub
)
290 mm
67410590
®
ALPHA 200 STANDARD
ALPHA 330 STANDARD
MONTAGE- UND VERBINDUNGSANLEITUNGEN
1 1
2 2
3 3
5 5
1160 mm
400 mm
TECHNISCHE DATEN
Speisung
Kraftverbrauch
Stromverbrauch
Kolbenhub
Zyklen/Std.
Betriebstemperatur
Gewicht
Max. Flügelbreite
Öffnungswinkel
Kolbengeschwindigkeit
Startkondensator
Max. Schub
Schutzgrad
Max. Flügelgewicht
Hinweis: Die Nutzungsfrequenz ist nur für die erste Stunde bei 20° C
Außentemperatur gültig.
4 4
REV 06 - 07/2010
Alpha 200
230V~ (±5%) 50/60 Hz
70W (24V) - 260W (230V)
1,2 A (24V) - 3 A (230V)
290 mm
40 (24V) - 20 (230V)
-20°C +55°C
9 kg
2,0 m
90° - 110°
1,7 cm/s
4 uF (230V)
250 daN (24V) - 350 daN (230V)
200 kg
1. Hinterer Bügel
2. Elektrischer Motor
3. Endlosschraube
4. Vorderer Bügel
5. Kolbenabdeckung aus Aluminium
6. Klappe Kondensator (230V Version)
7. Entriegelung
DEUTSCH
Alpha 330
400 mm
9,5 kg
3,3 m
90° - 120°
6,3 uF (230V)
IP44
300 kg
MAßE (mm)
Abb. 2
41
