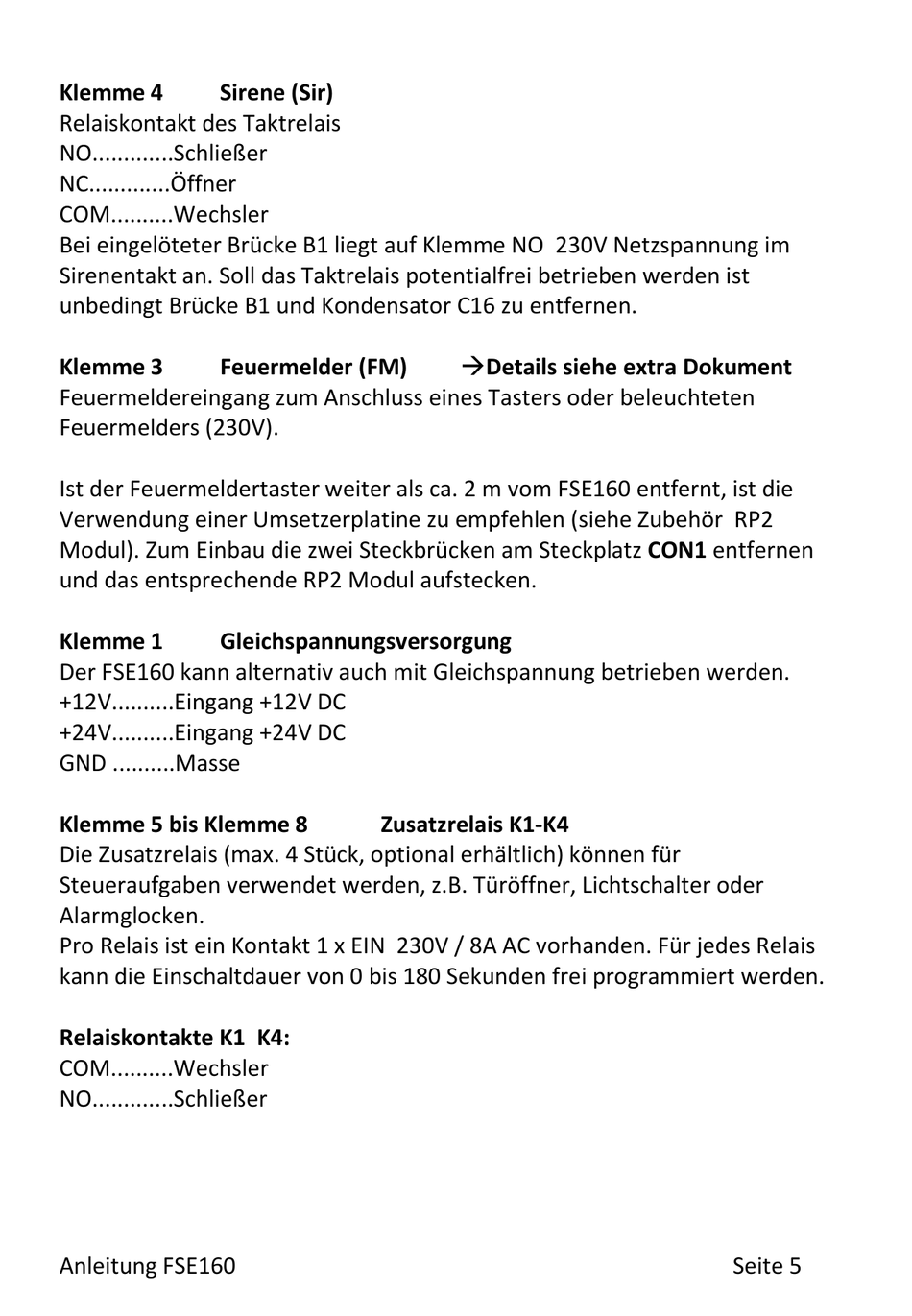

PSE Elektronik FSE160 Handbuch Seite 5

Sirenensteuerempfänger
Vorschau ausblenden Andere Handbücher für FSE160:
Inhaltsverzeichnis

Werbung

Klemme 4
Sirene (Sir)
Relaiskontakt des Taktrelais
NO.............Schließer
NC.............Öffner
COM..........Wechsler
Bei eingelöteter Brücke B1 liegt auf Klemme NO 230V Netzspannung im
Sirenentakt an. Soll das Taktrelais potentialfrei betrieben werden ist
unbedingt Brücke B1 und Kondensator C16 zu entfernen.
Klemme 3
Feuermelder (FM)
Feuermeldereingang zum Anschluss eines Tasters oder beleuchteten
Feuermelders (230V).
Ist der Feuermeldertaster weiter als ca. 2 m vom FSE160 entfernt, ist die
Verwendung einer Umsetzerplatine zu empfehlen (siehe Zubehör RP2
Modul). Zum Einbau die zwei Steckbrücken am Steckplatz CON1 entfernen
und das entsprechende RP2 Modul aufstecken.
Klemme 1
Gleichspannungsversorgung
Der FSE160 kann alternativ auch mit Gleichspannung betrieben werden.
+12V..........Eingang +12V DC
+24V..........Eingang +24V DC
GND ..........Masse
Klemme 5 bis Klemme 8
Die Zusatzrelais (max. 4 Stück, optional erhältlich) können für
Steueraufgaben verwendet werden, z.B. Türöffner, Lichtschalter oder
Alarmglocken.
Pro Relais ist ein Kontakt 1 x EIN 230V / 8A AC vorhanden. Für jedes Relais
kann die Einschaltdauer von 0 bis 180 Sekunden frei programmiert werden.
Relaiskontakte K1 K4:
COM..........Wechsler
NO.............Schließer
Anleitung FSE160
Details siehe extra Dokument
Zusatzrelais K1-K4
Seite 5
