Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
Anbringen des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Verwenden Sie nur die mitgelieferten Schrauben für die
Montage des Geräts, um mögliche Schäden an der
Pulverbeschichtung zu vermeiden. Bei Verwendung von
Schrauben, die nicht aus dem Lieferumfang stammen, erlischt
die Garantie.
Der blaue Stoßschutz aus Gummi darf erst nach Abschluss der
Installation entfernt werden. Der Stoßschutz schützt das Gerät
vor Schäden während der Installation.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten
Holzschrauben verwenden.
• Sie können Löcher bohren und die mitgelieferten
Annietmuttern und Metallgewindeschrauben verwenden. Die
Annietmuttern können bei einer dünneren Montagefläche die
Stabilität steigern.
• Sie können Löcher auf M4-Größe stanzen und vernieten und
die mitgelieferten Metallgewindeschrauben verwenden.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am gewählten Ort.
3
Bringen Sie mit einem 3,6-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Wenn das Gerät ordnungsgemäß in den Ausschnitt passt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren 7,2-mm-Löcher (
ausgerichtet sind.
8
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
2
HINWEIS
9
/
Zoll) eine oder
64
9
/
Zoll) der Schablone
32
9
Gehen Sie je nach Montagefläche folgendermaßen vor, um
die größeren Löcher zu bohren bzw. zu stanzen und zu
vernieten:
• Bringen Sie 3,2-mm-Vorbohrungen (
mitgelieferten Holzschrauben an, und fahren Sie mit
Schritt 18 fort.
• Bohren Sie 7,2 mm (
Annietmutter und die Metallgewindeschrauben aus dem
Lieferumfang.
• Stanzen und vernieten Sie M4-Löcher für die
mitgelieferten Metallgewindeschrauben, und fahren Sie
mit Schritt 18 fort.
10

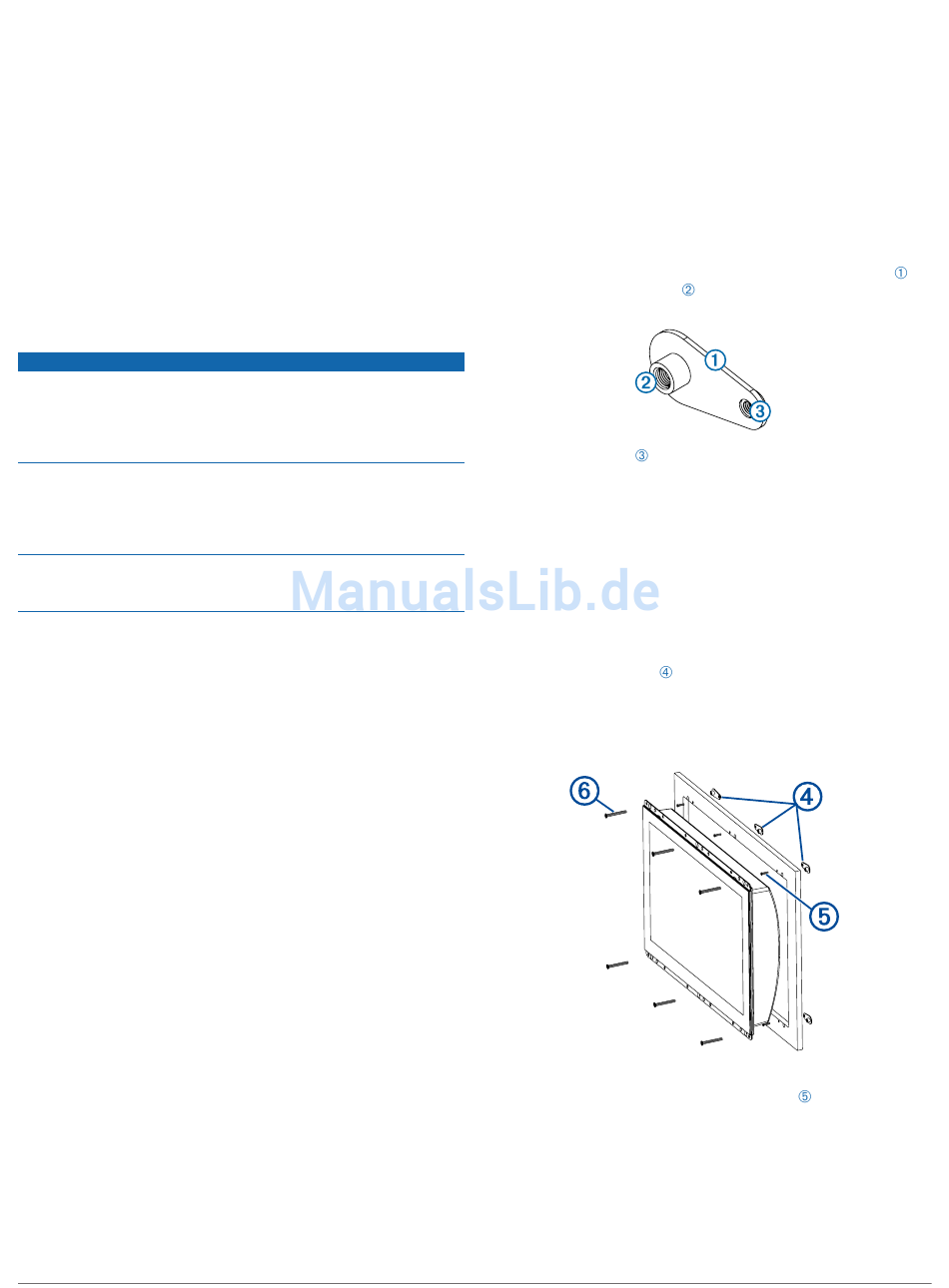

Beginnen Sie bei Verwendung der Annietmuttern in einer
Ecke der Schablone, und bringen Sie eine Annietmutter
über dem größeren Loch
haben.
Das kleinere Loch
auf der Annietmutter sollte auf das
kleinere Loch der Schablone ausgerichtet sein.
11
Wenn das kleinere 3,6-mm-Loch (
Annietmutter nicht auf das kleinere Loch der Schablone
ausgerichtet ist, kennzeichnen Sie die neue Position.
12
Wiederholen Sie die Schritte 10 und 11 für alle
Annietmuttern.
13
Bringen Sie mit einem 3,6-mm-Bohrer (
Löcher an.
14
Entfernen Sie die Schablone von der Montagefläche.
15
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
16
Befestigen Sie die Annietmutter an der Montagefläche, indem
Sie eine der mitgelieferten M3-Schrauben
9
3,6-mm-Loch (
/
Zoll) einschrauben.
64
17
Wiederholen Sie die Schritte 15 und 16 für alle Annietmuttern
auf der Ober- und Unterseite des Geräts.
18
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
1
/
Zoll) für die
8
9
/
Zoll) große Löcher für die
32
an, dass Sie in Schritt 9 gebohrt
9
/
Zoll) auf der
64
9
/
in.) die kleineren
64
an der Rückseite der Montagefläche
in das kleinere
