MiniMax TMX-FL Betriebsanleitung Seite 12

Trockenalarmventilstation Typ TMX

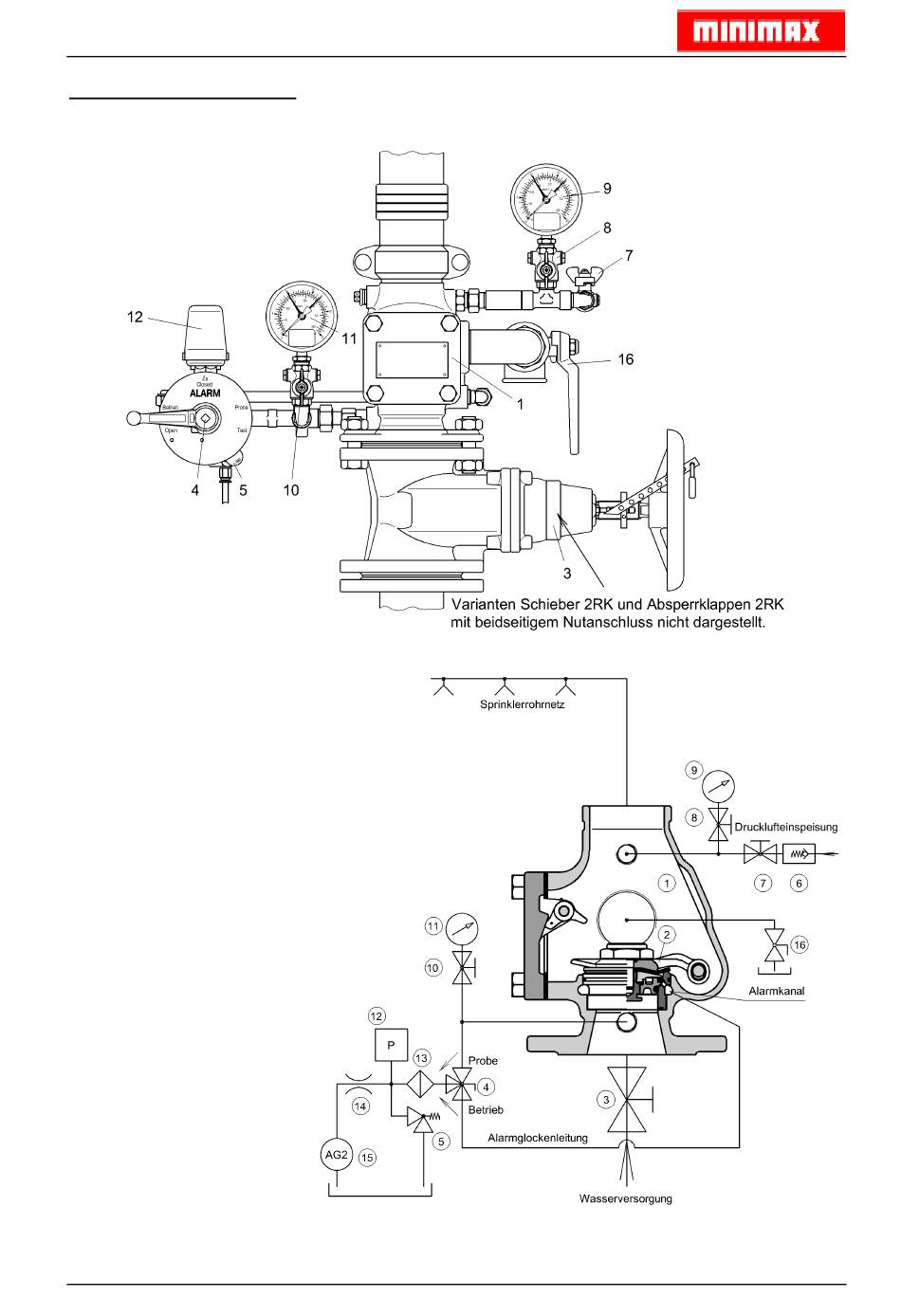

Bild 1: TAV-Station Typ TMX
1. Trockenalarmventil
2. Ventilteller *
3. Absperrarmatur
4. 3/2-Wegehahn
5. Entwässerungsventil
6. Rückschlagventil *
7. Kugelhahn, Druckluftversorgung
8. Kugelhahn, Man.-Absperrhahn
9. Manometer, Sprinklerrohrnetz
10. Kugelhahn, Man.-Absperrhahn
11. Manometer, Wasserversorgung
12. Alarmdruckschalter
13. Schmutzfänger *
14. Drossel *
15. Alarmglocke *
16. Kugelhahn, Entleerung
* In der bildlichen Darstellung nicht
sichtbar!
Seite 12
Handbuch
WHB31de/06-04.09/PLW ri-sch
