Meister RVM/U-L-2 Betriebsanleitung

Betriebsanleitung RVM/U-L

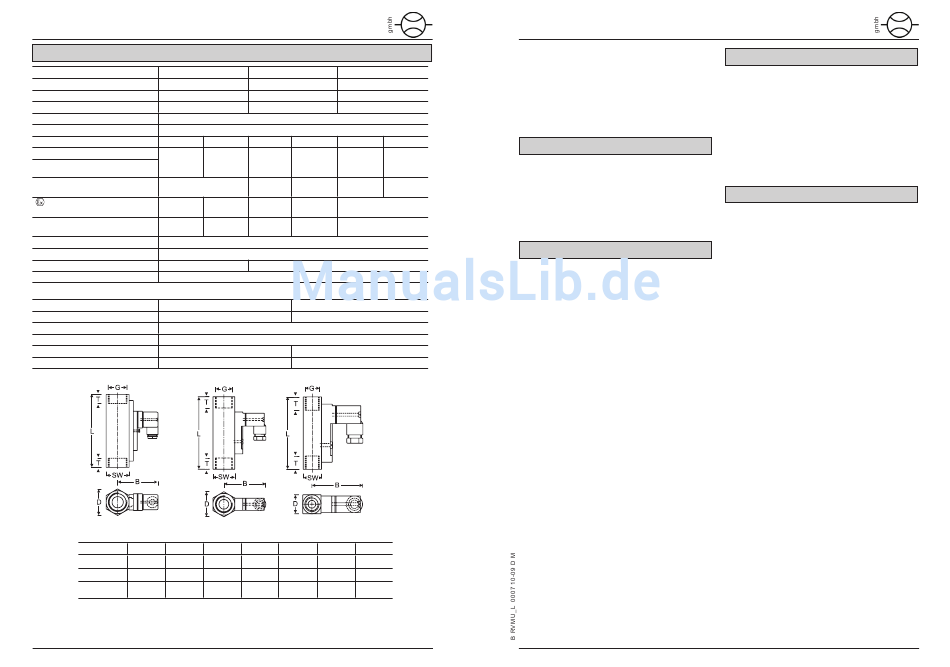

9 Spezifikationen
Betriebsdaten RVM/U-L-1
Betriebsdruck: Messing PN 250 bar
Betriebsdruck: Edelstahl PN 300 bar
Druckverlust: 0,02 - 0,4 bar
Temperatur max.
Messgenauigkeit:
Elektrische Daten: Schließer Wechsler
IP65 ( ) max. 250V
max. 250V
Gerätestecker DIN43650 Form A oder C
• 3A •
IP67 (1m angegossenes Kabel)
100 VA
M 12x1 Steckverbinder
Nicht lieferbar
Temperatur max. 85°C
Atex II 2G EEx m II T6 max. 80°C max. 250V • max. 250V •
(2m angegossenes Kabel IP67) 2A • 60VA 1A • 30VA
EEx m II T6 max. 80°C max. 250V • max. 250V •
2A • 60VA 1A • 30VA
Ausgangssignal: Der Schaltkontakt schaltet ab, wenn der eingestellte Durchfluss unterschritten wird
Spannungsversorgung:
Kabeldurchmesser für IP65: 6 - 8 mm
Verschmutzungsgrad:
Andere Steckertypen oder Kabellängen auf Anfrage
Werkstoffe Messing
Medienberührende Teile:
Feder (medienberührend)
Magnete (medienberührend)
Gehäuse (medienberührend) Messing vernickelt
Dichtungen (nur bei Reduzierungen) NBR (andere auf Anfrage)
(1) Mindestlast 3VA
RVM/U-L-1 RVM/U-L-2
SW D
RVM/U-L-4 17 17
RVM/U-L-2 27 31
RVM/U-L-1 41 47
Abmessungen in mm
Meister Strömungstechnik GmbH Tel. +49 6096 9720-0
Im Gewerbegebiet 2 Fax +49 6096 9720-30
DE-63831 Wiesen
meister
-4-
strömungstechnik
RVM/U-L-2 RVM/U-L-4
PN 250 bar PN 300 bar
PN 350 bar PN 350 bar
0,02 - 0,3 bar 0,02 - 0,2 bar
100°C (optional 160°C)
±10% vom Endwert
Schließer Wechsler Schließer Wechsler
max. 250V
max. 230V • max. 200V • max. 200V •
• 1,5A • • 1,5A •
3A • 60VA 1A • 20VA 1A • 20VA
50VA (1) 50VA (1)
max. 125V • max. 125V • max. 125V • max. 125V •
3A • 60VA 1,5A • 50VA 1A • 20VA 1A • 20VA
max. 250V • max. 250V •
Nicht lieferbar
2A • 60VA 1A • 30VA
max. 250V • max. 250V •
Nicht lieferbar
2A • 60VA 1A • 30VA
Nicht erforderlich
4 - 6,5 mm
2 (EN 61058-1)
Edelstahl
Messing 1.4571
1.4571
Keramik
1.4571
Viton (andere auf Anfrage)
RVM/U-L-4
B G DN T L
47 1/4" 8 10 65
52 1/2" 15 14 90
3/4" 20 21 152
76
1" 25 17 130
info@meister-flow.com
http://www.meister-flow.com
Irrtum und techn. Änderungen vorbehalten
Betriebsanleitung RVM/U-L
Inhalt
1 Vorwort ....................................... 1
2 Sicherheitshinweise ..................... 1
3 Funktionsbeschreibung ................. 1
4 Montage ......................................... 1
5 Elektrischer Anschluss ................... 2
6 Einstellung des Schaltpunkts ......... 3
7 Wartung und Pflege ........................ 3
8 Fehlersuche ................................... 3
9 Spezifikationen ............................... 4
1 Vorwort
Die Strömungswächter der Serie RVM/U-L zeichnen sich
durch zuverlässige Funktion und einfache Bedienung
aus. Um die Vorteile dieses Geräts in vollem Umfang
nutzen zu können, bitten wir folgendes zu beachten:
Jede Person, die mit der Inbetriebnahme oder
Bedienung dieses Geräts beauftragt ist, muss die
Betriebsanleitung und insbesondere die Sicher-
heitshinweise gelesen und verstanden haben!
2 Sicherheitshinweise
2.1 Allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebs darf das
Gerät nur nach den Angaben in der Betriebsanleitung
betrieben werden. Bei der Verwendung sind zusätzlich
die für den jeweiligen Anwendungsfall erforderlichen
Rechts- und Sicherheitsvorschriften zu beachten.
Sinngemäß gilt dies auch bei der Verwendung von
Zubehör.
2.2 Bestimmungsgemäße Verwendung
Die Geräte der Serie RVM/U-L dienen zur Überwa-
chung von kontinuierlichen Durchflüssen von gasförmi-
gen Medien. Jeder darüber hinausgehende Gebrauch
gilt als nicht bestimmungsgemäß. Sofern nicht anders
angegeben, beziehen sich die Skalen der Geräte auf
Luft. Insbesondere Einsatzfälle, in denen stoßartige
Belastungen auftreten (z.B. getakteter Betrieb), sollten
vorher mit unserem technischen Personal besprochen
und überprüft werden.
Bei jeder Inbetriebnahme ist zu beachten, dass Absperr-
ventile nur langsam geöffnet werden, um Druckstöße,
die das Gerät beschädigen können, zu vermeiden.
Allgemein müssen schnelle Änderungen der Betriebs-
bedingungen (Druck, Temperatur, Durchfluss) vermie-
den werden.
Die Geräte der Serie RVM/U-L dürfen nicht als allei-
niges Mittel zur Abwendung gefährlicher Zustände an
Maschinen und Anlagen eingesetzt werden.
Maschinen und Anlagen müssen so konstruiert werden,
dass fehlerhafte Zustände nicht zu einer für das Bedien-
personal gefährlichen Situation führen können.
2.3 Qualifiziertes Personal
Die Geräte der Serie RVM/U-L dürfen nur von qualifi-
ziertem Personal, das in der Lage ist, die Geräte fach-
gerecht einzusetzen, installiert werden. Qualifiziertes
Personal sind Personen, die mit der Aufstellung, Monta-
ge, Inbetriebnahme und Betrieb dieser Geräte vertraut
sind und die über eine ihrer Tätigkeit entsprechende
Qualifikation verfügen.
meister
-1-
strömungstechnik
3 Funktionsbeschreibung
Die Geräte der Serie RVM/U-L arbeiten nach dem
Prinzip des Schwebekörper-Durchflussmessers. Durch
die Strömung des Mediums wird ein Schwebekörper
bewegt, dessen integrierte Magneten ein Magnetfeld
erzeugen. Die Position des Schwebekörpers wird durch
den Schaltkontakt ermittelt. Der Schwebekörper wird
durch eine Feder in die Ausgangslage zurückgestellt,
dadurch ist die Einbaulage beliebig. Die Geräte sind
kalibriert für den Einbau bei Durchfluss von unten nach
oben. Da das Gewicht des Schwebeköpers das Mess-
ergebnis beeinflusst, kommt es bei anderen Einbaula-
gen zu Abweichungen.
4 Montage
4.1 Prozessanschluss
Achtung! Die folgenden Forderungen müssen unbe-
dingt eingehalten werden, sonst wird der Strömungs-
wächter oder die Anlage beschädigt:
- Bauseitig muss ein zum Gerät passender Prozess-
anschluss vorhanden sein
- Anschlussgröße überprüfen
- Einschraubtiefe überprüfen
- Geeignete Dichtmittel verwenden (flüssige Dichtmit-
tel beschädigen den Strömungswächter, wenn sie
hineinlaufen)
- Fachgerecht abdichten
4.2 Umgebungsbedingungen
- Der Strömungswächter darf nicht als tragendes Teil
in Rohrkonstruktionen verwendet werden.
- Das Medium darf keine festen Körper mit sich
führen. Magnetische Partikel reichern sich am mag-
netischen Schwebekörper an und beeinträchtigen
die Funktion.
- Korrosions- und Frostschutzmittel vor dem Einsatz
auf Verträglichkeit prüfen.
Warnung! Die folgenden Forderungen müssen ein-
gehalten werden, sonst wird die Funktion des Strö-
mungswächters beeinträchtigt oder Messergebnisse
werden verfälscht:
- Externe Magnetfelder beeinflussen den Schalt-
kontakt. Zu Magnetfeldern (z.B. Elektromotoren)
ausreichend Abstand einhalten.
- Rohre, Prozessanschlüsse oder Halterungen
aus ferromagnetischem Material beeinflussen das
Magnetfeld des Strömungswächters. Zu solchen
Materialien (z.B. Stahl) einen Abstand von 100 mm
einhalten.
- Querschnittänderungen, Abzweigungen
Bögen in den Rohrleitungen beeinflussen die
Messgenauigkeit. Vor dem Gerät eine Beruhi-
gungsstrecke von 10 x DN, hinter dem Gerät 5 x
DN vorsehen. Niemals direkt vor dem Gerät den
Rohrdurchmesser reduzieren!
- Bei flüssigen Medien durch geeignete Maßnahmen
die Entlüftung des Geräts sicherstellen.
oder
