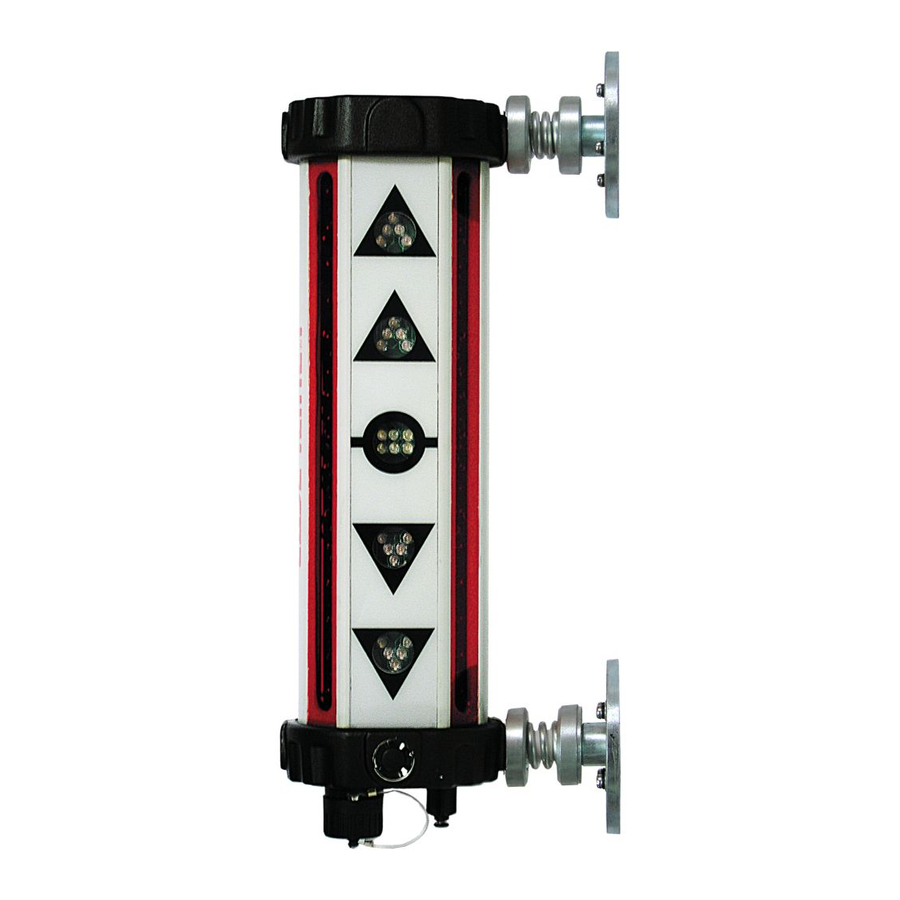

LaserLiner SensoPilot Pro Bedienungsanleitung
Laser-maschinenempfänger
Verwandte Anleitungen für LaserLiner SensoPilot Pro
Inhaltszusammenfassung für LaserLiner SensoPilot Pro
- Seite 1 SensoPilot Pro Bedienungsanleitung Operating instructions 7-10 Gebruiksaanwijzing 11-14 Betjeningsvejledning 15-18 Mode d´emploi 19-22 Instrucciones para su uso 23-26 Istruzioni d'uso 27-30 Instrukcja Obsługi 31-34 Käyttöohje 35-38...
- Seite 2 SensoPilot Pro...
-
Seite 3: Fernanzeige Für Sensopilot Pro
Reichweite 200 m. Sehr robustes, wasser- und staubdichtes Gehäuse mit starken Magneten zur Befestigung an der Maschine. Inkl.: Integrierter Akku, Ladegerät, 12/24V Batteriekabel und Koffer. Fernanzeige für SensoPilot Pro Die Fernanzeige ermöglicht die Kontrolle der Referenzhöhe direkt vom Führerhaus der Baumaschine aus. Die ideale Ergänzung für den Laser-Maschinenempfänger SensoPilot. - Seite 4 SensoPilot Pro Fernanzeige für SensoPilot Pro Art-Nr: Art-Nr: 035.00A 035.01 Abdeckung Ladebuchse Extrem starke Magnete zur Befestigung an Baumaschine Ladebuchse 10 AN / AUS – Schalter LED Ladeanzeige Umschaltung Genauigkeit Buchse für Verbindungskabel 11 LED-Anzeigen Laserhöhe SensoPilot – Fernanzeige ODER 12/24V Batteriekabel 12 Buchse für Verbindungskabel...
- Seite 5 Rotationslaser Zum Erzeugen einer Laser-Referenzhöhe eignen sich am besten automatische Rotationslaser mit hoher Maximaldrehzahl. Bei Laserliner können Sie auf ein hoch- wertiges Sortiment zurückgreifen, z.B. auf den AutoControl-Master ACM. Es können aber auch Rotationlaser anderer Hersteller verwendet werden. Fragen Sie dazu Ihren Fachhändler oder wenden Sie sich an UMAREX-Laserliner.
-
Seite 6: Bedienung Fernanzeige
SensoPilot Pro Bedienung Fernanzeige Stromversorgung • Bei Akkubetrieb erfolgt die Stromversorgung über den SensoPilot. • Bei Betrieb über die Baumaschinenbatterie wird die Fernanzeige (13) an das 12/24 V Batteriekabel angeschlossen, ROT an Batteriepluspol (+) und SCHWARZ an Masse (Motorblock). Über das Verbindungskabel wird dann der SensoPilot mit Strom versorgt, siehe Bild unten. - Seite 40 SensoPilot Pro Service- und Versand-Anschrift: Dirección de envío y de servicio post-venta: Service-Telefon +49 2932 638-486 +49 2932 638-489 Telefon: +49 2932 638-300 +49 2932 638-333 Service- and Shipping Address: Indirizzo servizio manutenzione Service phone +49 2932 638-300 +49 2932 638-333...
