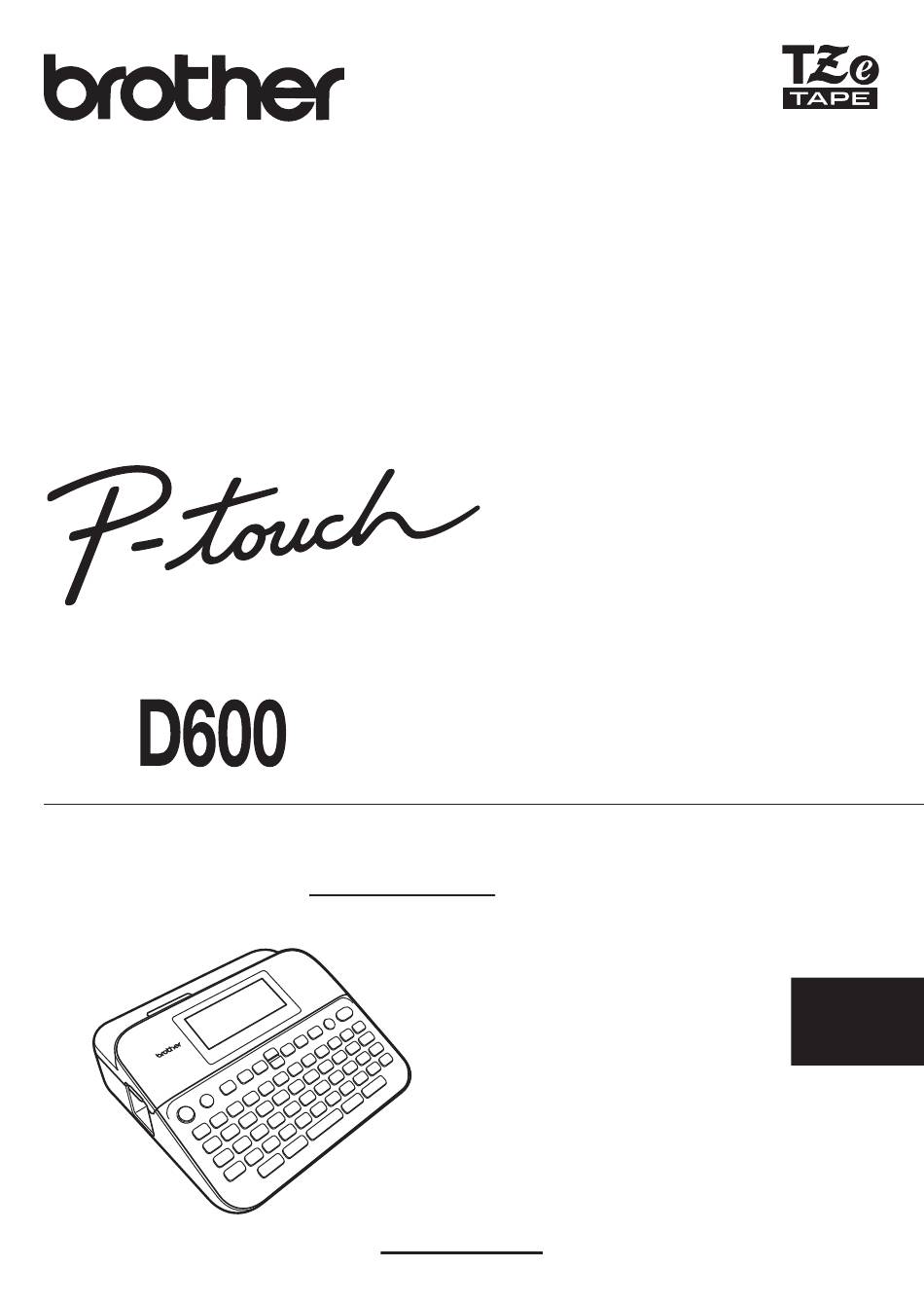

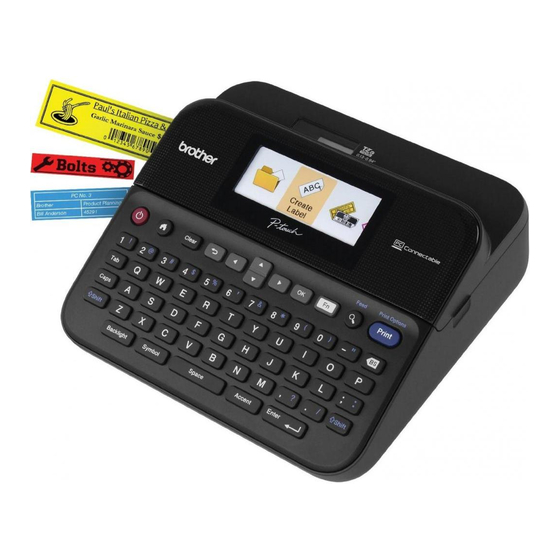

BENUTZERHANDBUCH D600 Lesen Sie dieses Benutzerhandbuch, bevor Sie den P-touch verwenden. Halten Sie dieses Benutzerhandbuch griffbereit, um auch später darin nachschlagen zu können. Bitte besuchen Sie uns unter support.brother.com – Sie erhalten Produktsupport und Antworten auf häufig gestellte Fragen (FAQs). DEUTSCH...
Produkt und der Netzadapter sich in Übereinstimmung mit den wesentlichen Anforderungen aller in der Europäischen Union angewandten relevanten Richtlinien und Bestimmungen befinden. Sie können die Konformitätserklärung vom Brother Solutions Center herunterladen. Gehen Sie zu support.brother.com Sofern Sie nicht bereits auf die Seite Ihres Landes umgeleitet wurden, klicken Sie auf „Europe“...
EINFÜHRUNG Inhalt Sicherheitshinweise ....................3 Allgemeine Hinweise ..................... 7 ERSTE SCHRITTE ....................8 P-touch auspacken ....................8 LC-Display und Tastatur ..................8 Stromversorgung und Bandkassette ..............10 Bei Verwendung des Netzadapters (AD-E001) ..........10 Bei Verwendung von sechs neuen AA-Alkali-Mangan-Batterien (LR6) oder sechs aufgeladenen Ni-MH-Akkus (HR6) ..........
Seite 4
EINFÜHRUNG Vorlagen verwenden..................27 Blocklayouts verwenden................31 Tabellenformat verwenden ................34 ® Übertragene Etiketten drucken (für Windows ) ........... 35 Barcode-Etikett erstellen..................36 Barcode-Parameter einstellen und Barcode-Daten eingeben ...... 36 Barcode bearbeiten oder löschen..............38 Zeit- und Datumsfunktion verwenden ..............39 Uhr einstellen....................
EINFÜHRUNG Sicherheitshinweise Um Verletzungen und Schäden zu vermeiden, weisen verschiedene Symbole auf wichtige Hinweise hin. Im Folgenden werden die Symbole und ihre Bedeutung erklärt: Weist auf eine potenzielle Gefahrensituation hin, WARNUNG die, falls sie nicht vermieden wird, zu ernsten oder lebensgefährlichen Verletzungen führen kann.
Seite 6
EINFÜHRUNG WARNUNG Befolgen Sie diese Richtlinien, um Feuer, Verbrennungen, Verletzungen, Stromschlag, Bruch, Überhitzung, unnatürliche Gerüche oder Rauch zu vermeiden. Verwenden Sie für den P-touch Das Eindringen von ausgelaufener stets die angegebene Spannung Batterieflüssigkeit in die Augen und den angegebenen Netzadapter kann zum Verlust des Augenlichts (AD-E001), um Schäden oder führen.
Seite 7
P-touch, das Gerät vom Netzadapter verwenden. Diese Batterien trennen, die Akkus/Batterien aus könnten Hitze erzeugen. dem Gerät entnehmen und Kontakt Die Metallteile rund um den zu Ihrem Brother-Vertriebspartner Druckkopf nicht unmittelbar nach aufnehmen. dem Drucken berühren. Die Klinge der Schneideeinheit Bewahren Sie den P-touch NICHT berühren!
Seite 8
EINFÜHRUNG VORSICHT Befolgen Sie diese Richtlinien, um Verletzungen, das Austreten von Flüssigkeit, Verbrennungen oder Hitzeentstehung zu vermeiden. Wenn aus Batterien ausgelaufene Lesen Sie vor dem Gebrauch von Flüssigkeit auf die Haut oder auf die Ni-MH-Akkus sorgfältig die Kleidung gelangt, spülen Sie diese Gebrauchsanleitung der Akkus sofort mit sauberem Wasser.
Handbuch beschrieben wird. Sonst können Unfälle oder Schäden am P-touch die Folge sein. • Verwenden Sie für den P-touch Brother TZe-Schriftbänder. • Reinigen Sie den Etikettendrucker nur mit einem weichen, trockenen Tuch. Niemals Alkohol oder andere organische Lösungsmittel verwenden.
ERSTE SCHRITTE P-touch auspacken Inhalt des Kartons P-touch Starter-Bandkassette Netzadapter USB-Kabel Benutzerhandbuch LC-Display und Tastatur Druckvorschau-Modus Etikettenansicht-Modus 2 3 4 5 6 16 17 19 2021 Die Standardsprache ist [Deutsch]. P-touch auspacken...
Seite 11
ERSTE SCHRITTE Großbuchstaben-Modus 2. bis 7. Textattribute Funktion Bandbreite x Etikettenlänge Vorschau Blocknummer Drucken Zeilennummer Korrekturtaste Cursor Akzent Eingabe/Zeilenumbruchzeichen Symbol Zoom Eingabe Ein-/Aus-Taste Skala/Zoom Startseite Leertaste Löschen Großbuchstaben Umschalttaste Cursor Zeichen HINWEIS • Im Großbuchstabenmodus erscheinen alle Buchstaben, die Sie eingeben, als Großbuchstaben.
ERSTE SCHRITTE Stromversorgung und Bandkassette Bei Verwendung des Netzadapters (AD-E001) Stecken Sie den Stecker des Adapterkabels in die seitliche Netzadapterbuchse des Gerätes. Stecken Sie den Netzstecker in die nächstgelegene Steckdose. Bei Verwendung von sechs neuen AA-Alkali-Mangan-Batterien (LR6) oder sechs aufgeladenen Ni-MH-Akkus (HR6) Vergewissern Sie sich, dass die Pole der Batterien/Akkus in die richtige Richtung zeigen.
ERSTE SCHRITTE • Wenn die Stromversorgung länger als zwei Minuten unterbrochen ist, gehen alle Text- und Formateinstellungen verloren. Die gespeicherten Etiketten werden ebenfalls gelöscht. • Die Batterien herausnehmen, wenn Sie den P-touch für einen längeren Zeitraum nicht verwenden werden. • Entsorgen Sie die Batterien an einer geeigneten Sammelstelle, nicht im allgemeinen Hausmüll.
ERSTE SCHRITTE P-touch ein-/ausschalten Drücken Sie ( ), um den P-touch einzuschalten. Drücken Sie ( ) erneut, um den P-touch auszuschalten. HINWEIS Der P-touch hat eine Energiespar-Funktion, durch die er automatisch ausgeschaltet wird, wenn unter bestimmten Betriebsbedingungen eine bestimmte Zeit lang keine Taste gedrückt wird. Näheres hierzu finden Sie unter „Technische Daten“...
ERSTE SCHRITTE Bandvorlauf Vorl.&Schnitt Um das Band vorlaufen zu lassen und abzuschneiden, drücken Sie die folgenden Tasten: ) + ( [Vorl.&Schnitt] ) oder ( Nur Vorlauf Um das Band vorlaufen zu lassen, drücken Sie die folgenden Tasten: ...
ERSTE SCHRITTE [ETIKETTEN DRUCKEN] • Etikett drucken S. 43 • Schnittoptionen einstellen S. 44 • Etikettenvorlagen drucken S. 46 HINWEIS Vor dem Ausdruck können Sie das Etikettenlayout über die Vorschau- Funktion überprüfen. Näheres hierzu finden Sie unter „Etiketten in der Vorschau anzeigen“ auf Seite 43.
Seite 17
Druckertreiber und Software können auch einzeln aus der Liste der verfügbaren Druckertreiber und Software-Anwendungen von der folgenden Support-Website heruntergeladen werden: Brother Support-Website Bitte besuchen Sie unsere Support-Website unter support.brother.com Dort finden Sie folgende Informationen: • Software-Downloads • Benutzerhandbücher • Häufig gestellte Fragen (Problemlösungen, nützliche Tipps zur Verwendung des Druckers) •...
ERSTE SCHRITTE Eingabemodus festlegen Die Standardeinstellung ist [Etikettenansicht]. Etikettenansicht-Modus Die Textattribute, Rahmen und einige andere Einstellungen werden beim Erstellen eines Etiketts auf dem LC-Display angezeigt. Dadurch können Sie leicht überprüfen, wie das Etikett aussehen wird. Beispiel: ...
ETIKETT ERSTELLEN Text eingeben und bearbeiten Text über die Tastatur eingeben [Etikett erstellen] ) oder ( Das Zeichen eingeben. Neue Zeile hinzufügen Setzen Sie den Cursor an das Ende der aktuellen Zeile und drücken Sie ( Zeile 1 Zeile 2 Druckbild auf dem Etikett...
ETIKETT ERSTELLEN Text löschen Durch Drücken von ( ) werden die Buchstaben nacheinander gelöscht. So löschen Sie sämtlichen Text: [Nur Text] ) oder ( So löschen Sie sämtlichen Text und alle Formateinstellungen: [Text+Format] ) oder ( ...
„B“ eingeben Der P-touch zeigt eine Liste von gedruckten Wörtern an, die mit „B“ beginnen, z. B. „Brother“ Das gewünschte Wort auswählen drücken, um ein längeres Wort anzuzeigen, das nicht vollständig in der Wörterliste angezeigt wird. Mit zur Wörterliste zurückkehren...
ETIKETT ERSTELLEN Akzentbuchstaben Buchstabe Akzentbuchstaben Buchstabe Akzentbuchstaben Textattribute einstellen ([Schrift]/[Größe]/[Breite]/ [Stil]/[Linie]/[Ausr.]) Sie können Textattribute für ein Etikett oder für einzelne Zeilen einstellen, und zwar sowohl vor als auch nach dem Eingeben des Textes. Textattribute für das gesamte Etikett einstellen ...
Seite 23
ETIKETT ERSTELLEN HINWEIS • Das Zeichen ( ) links neben dem Textattribut, das beim Drücken von ( und ( ) erscheint, bedeutet, dass Sie das Attribut nur auf die jeweilige Zeile anwenden. • Wenn für jede Zeile unterschiedliche Attributwerte festgelegt wurden, so wird der Wert als ***** angezeigt, wenn Sie ( drücken, ein Attribut mit oder...
ETIKETT ERSTELLEN Einstellungsoptionen Attribut Wert Ergebnis Attribut Wert Ergebnis Schrift Helsinki Schrift Belgium Brussels Atlanta Adams Brunei Angeles Sofia Diego Florida Germany Calgary Letter Gothic Größe Auto Wenn die Größe 24 pt Einstellung „Auto“ gewählt ist, wird dem Text automatisch größtmögliche Schriftgröße zugewiesen,...
ETIKETT ERSTELLEN Rahmen einstellen [Rahmen] ) oder ( Einen Rahmen wählen ) oder ( HINWEIS Zum Auswählen eines Rahmens können Sie auch dessen Rahmennummer eingeben. Rahmen Rahmen Rahmen einstellen...
ETIKETT ERSTELLEN Rahmen Symbole eingeben Symbole mit der Symbol-Funktion eingeben Eine Kategorie wählen ) oder ( Ein Symbol wählen ) oder ( Symbol-Historie einstellen Bis zu 30 zuletzt verwendete Symbole werden der [Historie] hinzugefügt. Die Standardeinstellung ist [Ein].
ETIKETT ERSTELLEN Kategorie Symbole Elektro Datenkomm/AV Geschäft Profess. Ereignis Fahrzeug Persönlich Natur/Erde Piktogramme Etikettenattribute einstellen ([Länge]/[Schnitt]/ [Tablänge]) Länge : [Länge] kann in einem Bereich von 30 bis 300 mm eingestellt werden. Wenn [Auto] gewählt ist, wird die Etikettenlänge automatisch entsprechend dem eingegebenen Text eingestellt.
ETIKETT ERSTELLEN HINWEIS Sie können die Etiketten- und Tabulatorenlänge auch durch Eingeben der gewünschten Länge festlegen. Zum Anwenden der Einstellung drücken Sie nach dem Eingeben der Länge die Taste ( ) oder ) und dann erneut ( ) oder ( Autoformat-Layouts verwenden ...
Seite 30
ETIKETT ERSTELLEN Wählen Sie [Druckoptionen], um die Druckeinstellungen festzulegen. Näheres dazu finden Sie unter „Nummerierung“ auf Seite 44 oder „Spiegeldruck“ auf Seite 44. • Wenn die Breite des aktuell eingelegten Schriftbandes nicht zur im gewählten Layout eingestellten Breite passt, erscheint beim Versuch zu drucken eine Fehlermeldung.
Seite 31
ETIKETT ERSTELLEN Kategorie Wert Einzelheiten Schrank-Etikett 1 (18 x 111 mm) Schrank-Etikett 2 (18 x 111 mm) Schrank Schrank-Etikett 3 (24 x 126 mm) Schrank-Etikett 4 (24 x 160 mm) Beschilderung 1 (24 x 126 mm) Beschilderung Beschilderung 2 (24 x 66 mm) Ordnerrücken 1 (24 x 219 mm) Ordnerrücken 2...
Seite 32
ETIKETT ERSTELLEN Kategorie Wert Einzelheiten Adress-Etikett 1 (24 x 70 mm) Adress-Etikett 2 (18 x 70 mm) Adresse/Name Namensschild 1 (24 x 72 mm) Namensschild 2 (18 x 72 mm) Namensschild 3 (18 x 72 mm) SD-Karte (12 x 25 mm) USB-Stick (9 x 25 mm) Medien...
ETIKETT ERSTELLEN Kategorie Wert Einzelheiten Fähnchen 1 (12 x 90 mm) Fähnchen 2 (12 x 90 mm) Kabelbeschrift. Umlauf 1 (24 x 39 mm) Umlauf 2 (18 x 39 mm) Anschlüsse (12 x 70 mm) Blocklayouts verwenden Sie können einfach eines der vorformatierten Blocklayouts auswählen, Ihren Text eintragen und die gewünschten Einstellungen vornehmen.
Seite 34
ETIKETT ERSTELLEN Wählen Sie [Vorschau], um das Etikett vor dem Drucken als Vorschau anzuzeigen. Drücken Sie ( ), um die Vergrößerung des LC-Displays zu ändern. Wählen Sie [Druckoptionen], um die Druckeinstellungen festzulegen. Näheres dazu finden Sie unter „Nummerierung“ auf Seite 44 oder „Spiegeldruck“...
ETIKETT ERSTELLEN Attribut Wert Einzelheiten 2zeiligA 2zeiligB 1+2zeilig 1+2zeilig Tabellenformat verwenden Sie können die Anzahl der Zeilen und Spalten für ein Etikett festlegen und dadurch auf einfache Art eine Vorlage erstellen. [Autoformat] ) oder ( [Tabellenformat] ...
Etiketten wählen ), ( ) oder ( HINWEIS [Übertr. Etiketten] kann gewählt werden, wenn ein mit dem P-touch Editor erstelltes Etikett auf den P-touch übertragen wurde. Nähere Informationen über den Transfer Manager finden Sie auf unserer Website unter support.brother.com Autoformat-Layouts verwenden...
ETIKETT ERSTELLEN Barcode-Etikett erstellen HINWEIS • Der P-touch ist nicht speziell zur Erstellung von Barcode-Etiketten vorgesehen. Vergewissern Sie sich, dass der Barcode vom verwendeten Lesegerät auch entschlüsselt werden kann. • Um die besten Resultate zu erhalten, sollten Barcodes auf Schriftbändern mit weißer Bandfarbe und schwarzer Druckfarbe verwendet werden.
ETIKETT ERSTELLEN CODE128, GS1-128 (UCC/EAN-128) Sonderzeichen Leerz. FNC3 FNC2 FNC4 FNC1 Barcode bearbeiten oder löschen Zum Bearbeiten von Barcode-Parametern und Barcode-Daten positionieren Sie den Cursor in der Dateneingabe-Ansicht links neben dem Barcode-Symbol und öffnen Sie dann die Barcode-Konfigurationsansicht, indem Sie ( ) drücken, mit oder die Option [Barcode] wählen und...
ETIKETT ERSTELLEN Zeit- und Datumsfunktion verwenden Sie können ein Etikett mit Datum und Uhrzeit versehen. Uhr einstellen Legen Sie die Uhrzeit und das Datum in der Uhreinstellung fest. Anschließend können Sie die Uhrzeit und das Datum mit der Zeit- und Datumsfunktion in das Etikett einfügen.
ETIKETT ERSTELLEN HINWEIS Die bei der Formateinstellung angezeigte Uhrzeit und das Datum sind nur Beispiele. Nachdem ein Format gewählt wurde, werden die eingestellten Uhrzeit- und Datumsangaben gemäß den gewählten Formateinstellungen angezeigt. Zeitstempel einstellen [Zeit] Sie können wählen, ob Datum und Uhrzeit des Druckzeitpunkts des Etiketts oder aber ein Datum und eine Uhrzeit, die Sie vorher festgelegt haben, gedruckt werden sollen.
ETIKETT ERSTELLEN HINWEIS Wenn Sie die Zeiteinstellung [Auto] wählen und wie zuvor beschrieben einen Zeitstempel hinzufügen, können Sie festlegen, welche Einstellungen für das Symbol gelten sollen. Dazu setzen Sie den Cursor links neben das Uhrsymbol, drücken dann ( ) , wählen mit oder die Option [Zeitstempel] und drücken dann ( ) oder ( [Format]...
ETIKETT ERSTELLEN HINWEIS Sie können das Datum und die Uhrzeit auch durch Eingeben der gewünschten Zahlen einstellen. Zeitstempel: Vorwärts-Optionen Attribut Wert Beschreibung Die Zeitangaben werden um den im Vorwärts-Menü angegebenen Zeitraum erhöht oder verringert. Vorwärts Es werden die aktuellen Zeitangaben gedruckt. ...
ETIKETTEN DRUCKEN Etiketten in der Vorschau anzeigen Bevor Sie den Text drucken, können Sie eine Vorschau anzeigen. Drücken Sie oder , um das Vorschaubild nach links, rechts, oben oder unten zu verschieben. Drücken Sie ( ), um die Vergrößerung der Vorschau zu ändern. HINWEIS Um das Vorschaubild direkt zur linken, rechten, oberen oder unteren Ecke zu verschieben, drücken Sie (...
ETIKETTEN DRUCKEN Nummerierung ) + ( [Nummer] ) oder ( Startpunkt wählen ) oder ( Den Endpunkt wählen ) oder ( Die Anzahl der zu druckenden Etiketten wählen ), ( ) oder ( Legen Sie die höchste Nummer fest, die gedruckt werden soll.
Seite 47
ETIKETTEN DRUCKEN Einstellung Beschreibung Beispiel Nur vor dem ersten Etikett wird ein Stück Band abgeschnitten, anschließend wird jedes Etikett Kleiner nach dem Ausdruck automatisch 2 mm 2 mm Rand abgeschnitten. Die Etiketten haben am Anfang und Ende einen kleinen 24,5 mm Rand von 2 mm.
ETIKETTEN DRUCKEN Einstellung Beschreibung Beispiel • Wählen Sie diese Einstellung, • Bei einmaligem Druck wenn Sie ein Spezialband mehrerer Exemplare: verwenden. • Bei Verwendung von Textilbändern ABC ABC ABC oder Schrumpfschläuchen wählen Sie vor dem Drucken unter [Schnitt] 24,5 mm 4 mm 4 mm die Einstellung [Spezialband].
Seite 49
ETIKETTEN DRUCKEN HINWEIS • Etikettenvorlagen können nur mit 12 mm, 18 mm oder 24 mm breiten Schriftbändern ausgedruckt werden. • Die Schriftbandfarbe wird bei der Etikettenvorlagenfunktion nicht angezeigt. Etikettenvorlagenliste Kategorie Etikett Ordner Büroschilder Kommunikation Achtung Vertrieb * Die Etiketten dienen lediglich der Veranschaulichung. Etikettenvorlagen drucken...
ETIKETTEN DRUCKEN Neue Etikettenvorlagen herunterladen Mit der P-touch Update Software können Sie weitere Etikettenvorlagen- Kategorien auf den Etikettendrucker herunterladen. Wenn Sie die neuen Etikettenvorlagen-Kategorien herunterladen möchten, besuchen Sie das Brother Solutions Center unter: support.brother.com Etikettenvorlagen drucken...
SPEICHER VERWENDEN Etikettendateien speichern Sie können bis zu 99 Etiketten speichern und später ausdrucken. Pro Datei können maximal 280 Zeichen gespeichert werden. Sie können gespeicherte Etiketten auch bearbeiten und überschreiben. Text eingeben und das Etikett formatieren [Speich.] ...
SPEICHER VERWENDEN HINWEIS Um ein gespeichertes Etikett aus der Dateiauswahlansicht zu löschen, wählen Sie mit oder ein Etikett aus und drücken Sie dann ( [Markier.] Gespeicherte Dateien können in acht Kategorien unterteilt werden, indem ihnen zur Unterscheidung acht verschiedene Farben zugewiesen werden.
WARTUNG UND PFLEGE IHRES P-TOUCH P-touch zurücksetzen Sie können den internen Speicher Ihres P-touch zurücksetzen, wenn Sie alle gespeicherten Etiketten löschen möchten oder wenn der P-touch nicht mehr korrekt funktionieren sollte. Daten über die Startseite-Taste zurücksetzen ...
WARTUNG UND PFLEGE IHRES P-TOUCH So setzen Sie alle Etiketten und benutzerdefinierten Einstellungen zurück: Schalten Sie den P-touch aus. Drücken Sie ( ) und ( Halten Sie ( ) und ( ) gedrückt, drücken Sie einmal ( ) und lassen Sie dann ( ) und ( ) wieder los.
WARTUNG UND PFLEGE IHRES P-TOUCH Druckkopf reinigen Streifen im Ausdruck oder schlechte Druckqualität Druckkopf weisen normalerweise auf einen verschmutzten Druckkopf hin. Reinigen Sie den Druckkopf mit der optionalen Reinigungskassette (TZe-CL4) oder verwenden Sie zur manuellen Reinigung des Druckkopfes ein Wattestäbchen. HINWEIS •...
PROBLEMLÖSUNGEN Was tun, wenn... Problem Lösung Der P-touch • Lesen Sie „P-touch zurücksetzen“ auf Seite 51 und reagiert nicht oder setzen Sie dann den P-touch zurück. Falls dadurch das nicht normal auf Problem nicht behoben ist, ziehen Sie den Netzadapter Eingaben.
Seite 57
Batterien schwach sind oder Etiketten sind nicht wenn der Netzadapter länger als zwei Minuten vom mehr vorhanden. Gerät getrennt ist. Es ist zu einem • Bitte nehmen Sie Kontakt zum Brother-Vertriebspartner nicht zu auf. beseitigenden Bandstau gekommen.
Etikettenlänge weniger als 1 Meter beträgt. Text zu lang! Die Länge des eingegebenen Textes übersteigt die eingestellte Etikettenlänge. Kürzen Sie den Text oder ändern Sie die Etikettenlänge. XX nicht Bitte nehmen Sie Kontakt zum Brother-Vertriebspartner verwendbar auf. Fehlermeldung auf dem Display...
(nicht kondensierend) Maximale Temperatur: 27 °C *1 Aktuelle Informationen zu empfohlenen Batterien finden Sie unter support.brother.com *2 Die tatsächliche Zeichengröße kann kleiner als die max. Druckhöhe ausfallen. *3 Ohne PC-Anschluss. Wenn der P-touch an einen PC angeschlossen ist, schaltet er sich nach 1 Stunde aus.
Informationen zum aktuellsten kompatiblen Betriebssystem finden Sie im Brother Solutions Center (support.brother.com). Hinweise zu diesem Handbuch Dieses Handbuch wurde unter der Aufsicht der Firma Brother Industries, Ltd. erstellt und veröffentlicht. Es enthält die technischen Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Drucklegung.
