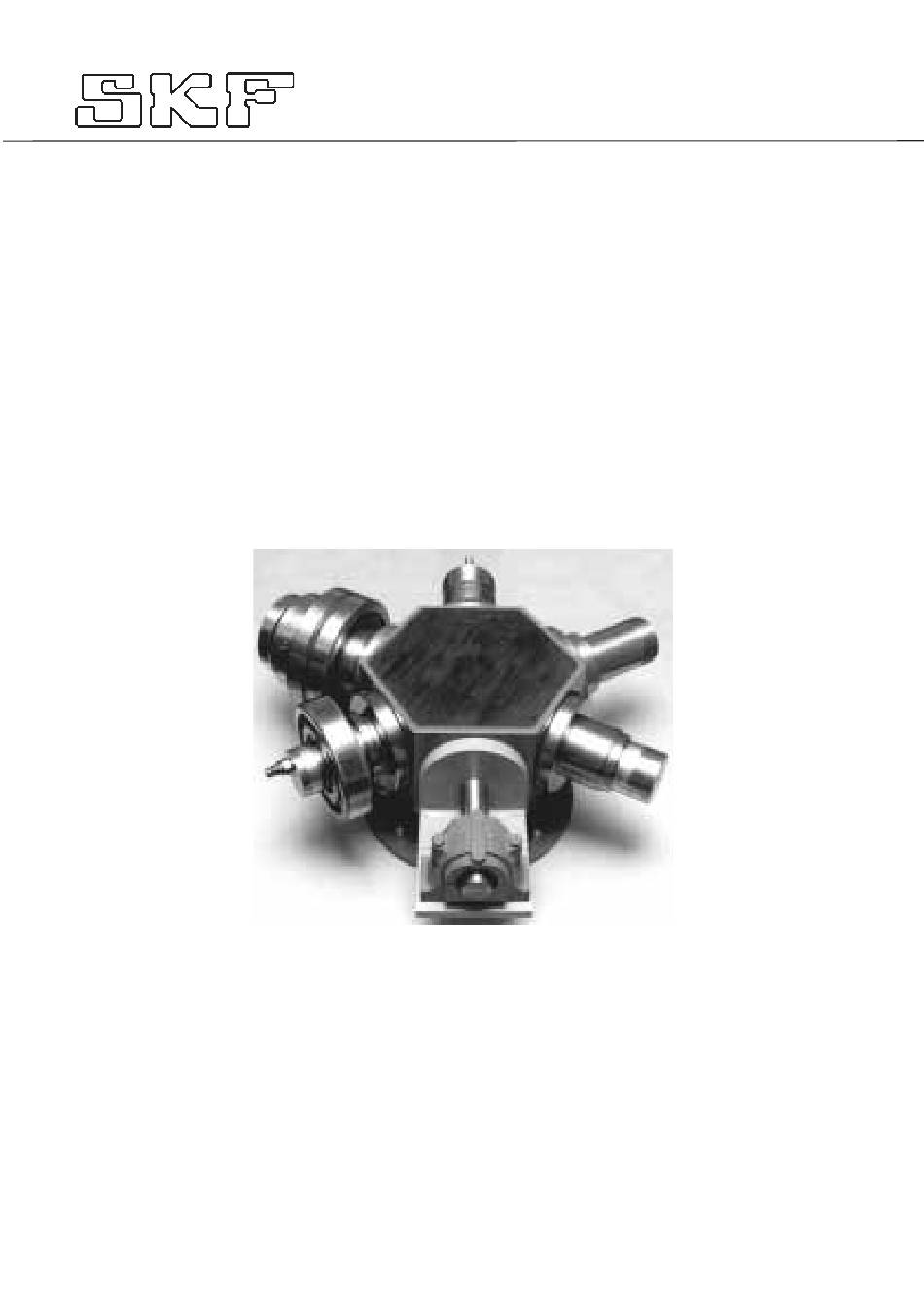

- Seite 1 SKF TMDS 9 Mounting Star Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
9. Ein- und Ausbauverfahren für Welle Nr. 5 ... 14 9.1 Einbau eines Lagers 21312 EK/C3 auf Welle 5 ..9.2 Ausbau eines Lagers 21312 EK/C3 von Welle 5 ..SKF TMDS 9... - Seite 3 13. Ein- und Ausbauverfahren für Welle Nr. 9 ... 19 13.1 Einbau eines Lagers NU 2212 ECP auf Welle 9 ..13.2 Ausbau eines Lagers NU 2212 ECP von Welle 9 ..19 SKF TMDS 9...
-
Seite 4: Sicherheitshinweis
Druckölverfahrens aus, wenn auf dem Wellenende nicht eine Hydraulikmutter oder eine SKF-Sicherungsmutter vorhanden ist. – Vor der Demontage eines Lagers von einem kegeligen Sitz mittels des SKF Druckölverfahrens muss das Wellenende unbedingt durch eine aufgeschraubte Hydraulikmutter oder SKF Sicherungsmutter gesichert werden ! -
Seite 5: Beschreibung
Wenn das Lager nach dem Ausbau wieder verwendet werden soll, muss die Demoentage entsprechend vorsichtig durchgeführt werden. SKF hat Methoden entwickelt, die den Einbau und Ausbau von Lagern vereinfachen und überdies das Risiko einer Beschädigung dieser Präzisionsmaschinenelemente fast völlig ausschließen. -
Seite 6: Komponenten
(Welle 2) TMDS 9-22 Distanzring 1 (Welle 5) TMDS 9-23 Distanzring 2 (Welle 6) TMDS 9-24 Stützring (Welle 5 + 6) TMDS 9-25 Stuhl (Welle 7) TMDS 9-26 SNL 509 TG (Welle 7) TMDS 9-27 Ausbau-Adapter (Welle 7) TMDS 6-28... -
Seite 7: Lager Und Zubehör
NU 2212 ECP MB 8 KM 8 KM 13 Hinweis: Demonstrationseinheit TMDS 9 einschließlich Drehtisch, Wellen und Zubehör (1 bis 19). Demonstrationseinheit TMDS 9/1 einschließlich Drehtisch, Wellen, Zubehör und Werkzeug (1 bis 41). 5. Ein- und Ausbauverfahren für Welle Nr.1 5.1 Einbau eines Lagers 6208 auf der Welle Nr. -
Seite 8: Ausbau Eines Lagers 6208 Von Welle 1 (1)
Bohrung des Lagers. Ziehen Sie die Hülsenmutter an, so dass die Krallen der Hülse hinter dem Lager angreifen. Schrauben Sie den Gleithammer an und treiben Sie das Lager durch kräftige Schläge des Hammers gegen die Anlagefläche des Griffstückes heraus. SKF TMDS 9... -
Seite 9: Ein- Und Ausbauverfahren Für Welle Nr.2
Scheibe, bis der Festsitz erreicht ist. 6.2 Ausbau von Lagern 7308 BECBP auf der Welle Nr. 2 Setzen Sie den federbelasteten Hochleistungs-Hakenabzieher TMMA 3 um die Scheibe herum hinter den beiden Schrägkugellagern 7308 BECBP an. Bauen Sie die beiden Lager aus. SKF TMDS 9... -
Seite 10: Ein- Und Ausbauverfahren Für Welle Nr. 3
Zwischenrings, bis der Festsitz erreicht ist. 6.4 Ausbau von Kugellager 6308 auf der Welle Nr. 2 Setzen Sie den Abzieher mit Trennstück TMBS 50 gemäß der Anleitung des Werkzeugs hinter das Kugellager 6308 und bauen Sie das Lager aus. SKF TMDS 9... -
Seite 11: Einbau Eines Lagers 21312 E/C3 Auf Welle 3
SRB an den Anschlussnippel an und pumpen Sie Öl zwischen Lager und Lagersitz, bis am gesamten Umfang der Welle herum Öl zwischen Welle und Lager austritt. Ziehen Sie das Lager während des Pumpens mittels des Hakenabziehers ab. SKF TMDS 9... - Seite 12 8.1 Einbau eines Lagers 21312 EK/C3 auf der Welle Nr. 4 Während des Aufschiebens auf den kegeligen Sitz wird das Radialspiel des Lagers verringert. Der Einbau von Pendelrollenlagern und CARB-Lagern erfolgt am einfachsten und besten mittels des SKF Montageverfahrens. Lesen Sie sich die Beschreibung dieses Verfahrens (Druckschrift MP512, Das neue SKF Montage- verfahren für Pendelrollenlager mit...
- Seite 13 Ölfilm zwischen dem Innenring des Lagers und der Welle auf. Das Lager springt infolge des Öldrucks beschädigungsfrei von seinem Sitz. Sicherheitshinweis: Demontieren Sie niemals ein Lager von einem Kegelsitz mittels des Druckölverfahrens, wenn keine Hydraulikmutter oder eine SKF-Sicherungsmutter auf das Wellenende als Anschlag geschraubt ist. SKF TMDS 9...
- Seite 14 Stützmutter auf die Welle, bis sie den Kolben der Hydraulikmutter berührt. Pumpen Sie Öl mit Pumpe 729124 SRB in die Hydraulikmutter, so dass das Lager von seinem Sitz herunter gleitet. Drücken Sie den Kolben der Hydraulikmutter gemäß der Beschreibung in Punkt 8.1 wieder zurück. SKF TMDS 9...
- Seite 15 Lösen Sie die Sicherungsmutter KM 10 und entfernen Sie den Sicherungsring MB 10 von der Welle. Schrauben Sie die Sicherungsmutter KM 13 mit Hilfe des Schlüssels HN 13 auf die Abziehhülse. Wenden Sie so viel Kraft auf, wie zum Ausbau des Pendelrollenlagers 21312 EK/C3 erforderlich ist. SKF TMDS 9...
- Seite 16 Lösen Sie die Sicherungsmutter KM 9 mehrere Umdrehungen. Schlagen Sie vorsichtig mit einem Hammer gegen den mitgelieferten Ausbau-Adapter, der am Innenring des Lagers angelegt wird, so dass das Lager von der Hülse heruntergleitet. Die Lagerbaugruppe ist jetzt gelöst und kann entfernt werden. SKF TMDS 9...
- Seite 17 Erwärmen Sie das Kugellager 6214 auf der Induktions-Anwärmgerät TMBH 1. Wenn das Lager die gewünschte Temperatur erreicht hat, schieben Sie es, ohne es zu verkanten, auf den Wellensitz. Drücken Sie den Lagerinnenring gegen die Anlagefläche, bis der Festsitz erreicht ist. SKF TMDS 9...
-
Seite 18: Einbau Von Kugellager 6212 Auf Der Welle Nr
Kugellager 6214 (siehe Punkt 12.1). 12.4. Ausbau von Kugellager 6212 auf der Welle Nr. 8 Lassen Sie die Welle und die Lager abkühlen. Setzen Sie dann den federbelasteten Hochleistungs-Hakenabzieher TMMA 3 um das Kugellager 6212 und ziehen Sie das Lager ab. SKF TMDS 9... - Seite 19 Warten Sie kurze Zeit, und versuchen Sie dann, den Ring mit dem Werkzeug auf der Welle zu drehen. Sobald dies möglich ist, ziehen Sie den Lagerring mit dem Thermoring ab. Entfernen Sie vorsichtig den Innenring des Lagers aus dem Thermoring. SKF TMDS 9...
- Seite 20 Gemäß unserer Firmenpolitik der ständigen Weiterentwicklung unserer Produkte behalten wir uns Änderungen der obigen Daten ohne Vorankündigung vor. SKF Maintenance Products www.mapro.skf.com www.skf.com/mount © Copyright SKF 2002/04...
