Technische Daten:
Helix 70
Frequenzbereich
430-440
Gewinn (zirk. rechtsdr.)
Windungen
SWR
Belastbarkeit
1000
Anschluß
N-Buchse
Mastdurchmesser max.
Länge
Schirmdurchmesser
Gewicht
Windlast
Material
AlMgSi 0,5,
Bestell-Nr.
18020
Montage der Helixantenne
•

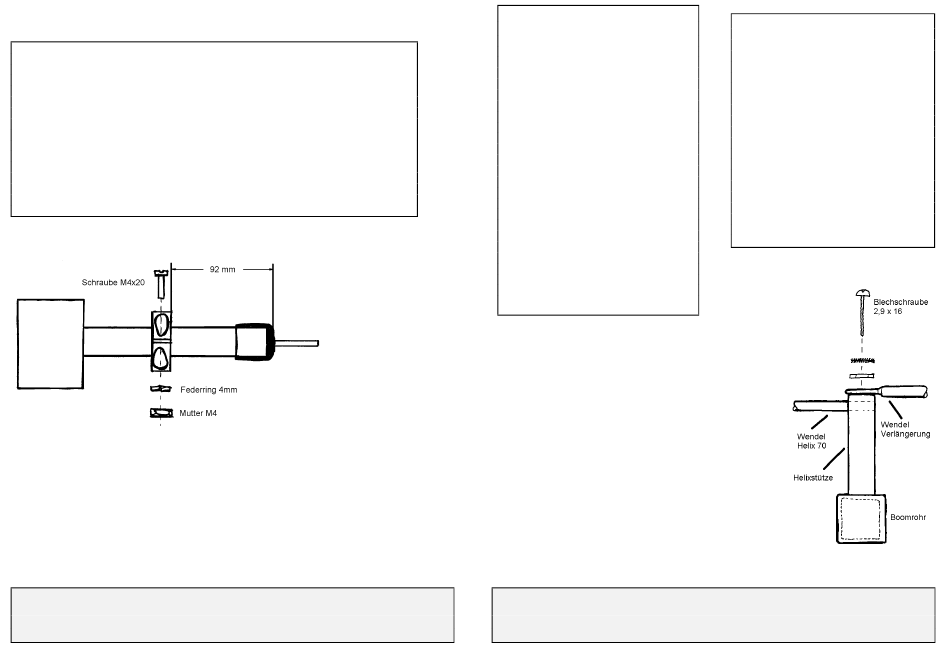

Vormontage des Anpaßtopfes: Befestigungsring mit Schraube M4x20, Federring und Mutter M4
anschrauben. Abstand bis zur Vorderkante der Plastik-Abdeckung ca. 92mm, siehe Skizze.
•
Anpaßtopf ins Reflektorblech mit Schrauben M4x20, Muttern und Federringen einsetzen. Eine Mutter
M3 auf die aus dem Anpaßtopf herausragende Gewindestange aufdrehen.
•
Zwei kleine Befestigungswinkel mit Schrauben M4x10, Muttern und Federringen auf der Rückseite
des Reflektorblechs montieren. Schrauben zunächst nicht festziehen.
•
Reflektorblech über das Boomrohr fädeln und mit Schraube M4x30 festschrauben. Vorher vorsichtig
das Ende der Helix auf die Gewindestange des Anpaßtopfes auffädeln. Verstrebungen mit Schraube
M4x35 und 2 Schrauben M4x10 einbauen.
•
Ende der Helix mit Federring und zweiter Mutter festschrauben.
•
Mastplatte mit Bügeln, Böcken und M6 Schrauben zwischen Reflektorblech und Verstrebungen
montieren.
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 9668-0 FAX: 9668-11
e-mail: info@wimo.com
Helix 70-2
430-440
MHz
9,5
12,5
dBD
7
14
1,5
1,5
1000
Watt
N-Buchse
50
50
mm
1,5
2,7
m
45
45
cm
2,5
4,5
Kg
125
225
N
Schrauben V2A
18021
http://www.wimo.com
Stückliste Helix 70:
Boomrohr mit Wendel
1 Stk.
Reflektorblech
1 Stk.
Anpaßtopf kpl. mit Befest.-Ring
1 Stk.
Streben für Reflektorblech
2 Stk.
Mastplatte 100x100x5
1 Stk.
Schraubentüte:
Befestigungswinkel Alu 20x20
2 Stk.
Schraube M4x30
1 Stk.
Schraube M6x12
2 Stk.
Schraube M4x35 DIN 84
1 Stk.
Schraube M4x20
3 Stk.
Schraube M4x10
4 Stk.
Muttern M4
9 Stk.
Muttern M3
2 Stk.
Scheibe DIN 9021 6mm
2 Stk.
Federring 4mm
9 Stk.
Federring 3mm
1 Stk.
U-Bügel 50mm
2Stk.
Bock 50mm
2Stk.
Sicherungsmutter M8
4Stk.
U-Schibe 8mm DIN 125
4Stk.
Schraube DIN985 M6x35
2Stk.
Sicherungsmutter M6
2Stk.
U-Scheibe M6 DIN9021
2Stk.
Montage der Verlängerung
•
Boomrohre
mit
zusammenschrauben.
Damit
antennenseitig
montiert
werden
vorderen Ende der Antenne die Wendel von der
vordersten Helixstütze getrennt werden. Dazu
kleine Blechschraube in der Stirnseite der Stütze
entfernen und die Wendel aus der Stütze seitlich her-
ausziehen. Boomrohr-Verbinder überstecken und mit
Schrauben
M4x35
und
Scheiben
Boomrohren befestigen.
•
Ende der Wendel wieder in die Bohrung der
Helixstütze einfädeln.
•
Anfang der Wendel der Helix-Verlängerung auf die
Helixstütze auflegen und mit Blechschraube 2,9x16,
Federring und Scheibe mit der Stütze und dem Ende
der anderen Wendel verschrauben. Keine Gewalt
anwenden, damit das Gewinde nicht überdreht wird.
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 9668-0 FAX: 9668-11
e-mail: info@wimo.com
Stückliste Verlängerung:
Boomrohr mit Wendel
Unterzug Alu 20x20x1500mm
Unterzugträger PVC
T-Schellen
Boomrohr-Verbinder Alu
Schraubentüte:
Schrauben M4x35
Schrauben M5x35
Scheiben 4mm DIN 9021
Blechschraube 2,9x16
Federring 4mm
Federring 3mm
Mutter M4
Scheibe 3mm
Scheibe 5mm DIN 125
Boomrohr-Verbinder
der
Verbinder
kann, muß am
die
an
beiden
http://www.wimo.com
1 Stk.
1 Stk.
2 Stk.
4 Satz
1 Paar
2 Stk.
4 Stk.
4 Stk.
1 Stk.
2 Stk.
1 Stk.
2 Stk.
1 Stk.
4 Stk.
