Empfänger RECV: Empfangsmodus einstellen
!
Die integrierte Fremdspannungswarnung (Q) des Empfängers kann eine Prüfung auf Spannungs-
freiheit nicht ersetzen!
5A

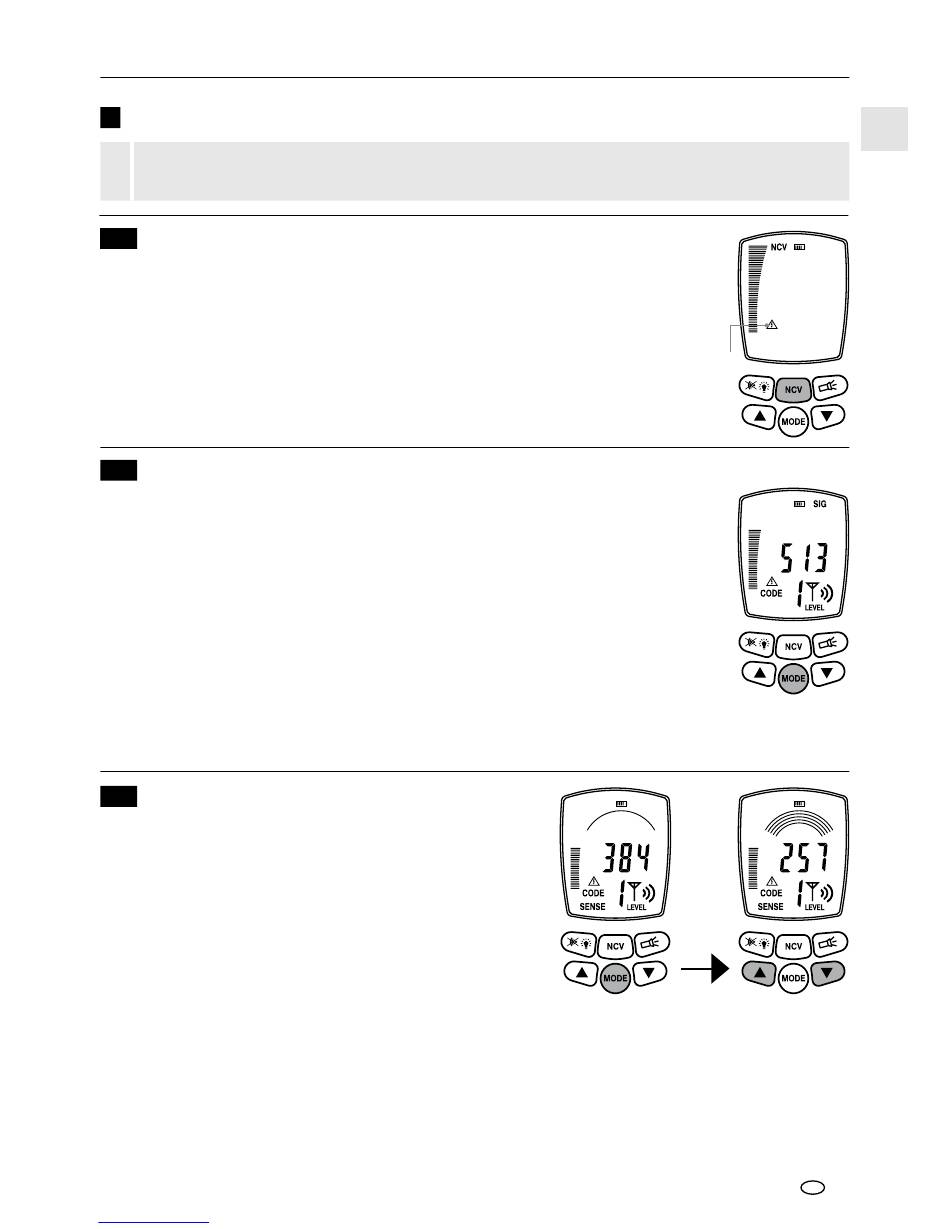

Netzspannungs-Erkennung

Dieser Modus funktioniert ohne Sender und wird mit der Taste 16 aktiviert. Im
LC-Display erscheint „NCV". Hier können spannungsführende Leitungen gesucht
werden.
Die elektromagnetische Feldstärke wird als Balkendarstellung angezeigt. Das zusätz-
liche akustische Empfangssignal zeigt durch die Tonhöhe an, wie weit das span-
nungsführende Kabel entfernt ist. Je höher der Ton, desto näher ist das spannungs-
führende Kabel. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q)
signalisiert.
5B

Automatischer Suchmodus

Dieser Modus arbeitet nur mit dem Sender und ist nach dem Einschalten des Ge-
rätes aktiv und wird im LC-Display mit „SIG" angezeigt. Hier nimmt das Gerät die
automatische Einstellung der Empfindlichkeit vor, um optimale Messergebnisse zu
erzielen. Mit der Modus-Taste kann diese Einstellung angewählt werden.
Die Signalstärke erscheint als Balkendarstellung und kann numerisch abgelesen
werden. Zusätzlich zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie
weit die gesuchte Leitung entfernt ist. Je höher der Ton, desto näher ist die gesuchte
Leitung. Die exakteste Lokalisierung der Leitung ermöglicht die numerische Feinan-
zeige.
Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals
wird ebenfalls angezeigt. Liegt eine Fremdspannung an, wird dies durch das Warn-
symbol (Q) signalisiert.
5C Manueller Suchmodus
Dieser Modus arbeitet nur mit dem Sender und wird mit der
Mode-Taste gewählen. Im LC-Display erscheint „SENSE". Mit
den Pfeilstasten kann die Empfindlichkeit eingestellt werden:
1 Bogen = maximale Empfindlichkeit; 8 Bögen = minimale
Empfindlichkeit. Eine Reduzierung der Empfindlichkeit ist
dann sinnvoll, wenn der Messbereich genauer eingegrenzt
werden soll.
Die Signalstärke wird ebenfalls durch die Ausgangsleitung
des Senders bestimmt. Daher den Sendelevel ebenfalls
einstellen, um die gewünschte Empfindlichkeit anzupassen.
Die Signalstärke erscheint als Balkendarstellung und kann numerisch genau abgelesen werden. Zusätzlich
zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie weit die gesuchte Leitung entfernt ist. Je
höher der Ton, desto näher ist die gesuchte Leitung. Die exakteste Lokalisierung der Leitung ermöglicht
die numerische Feinanzeige.
Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals wird ebenfalls ange-
zeigt. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q) signalisiert.
