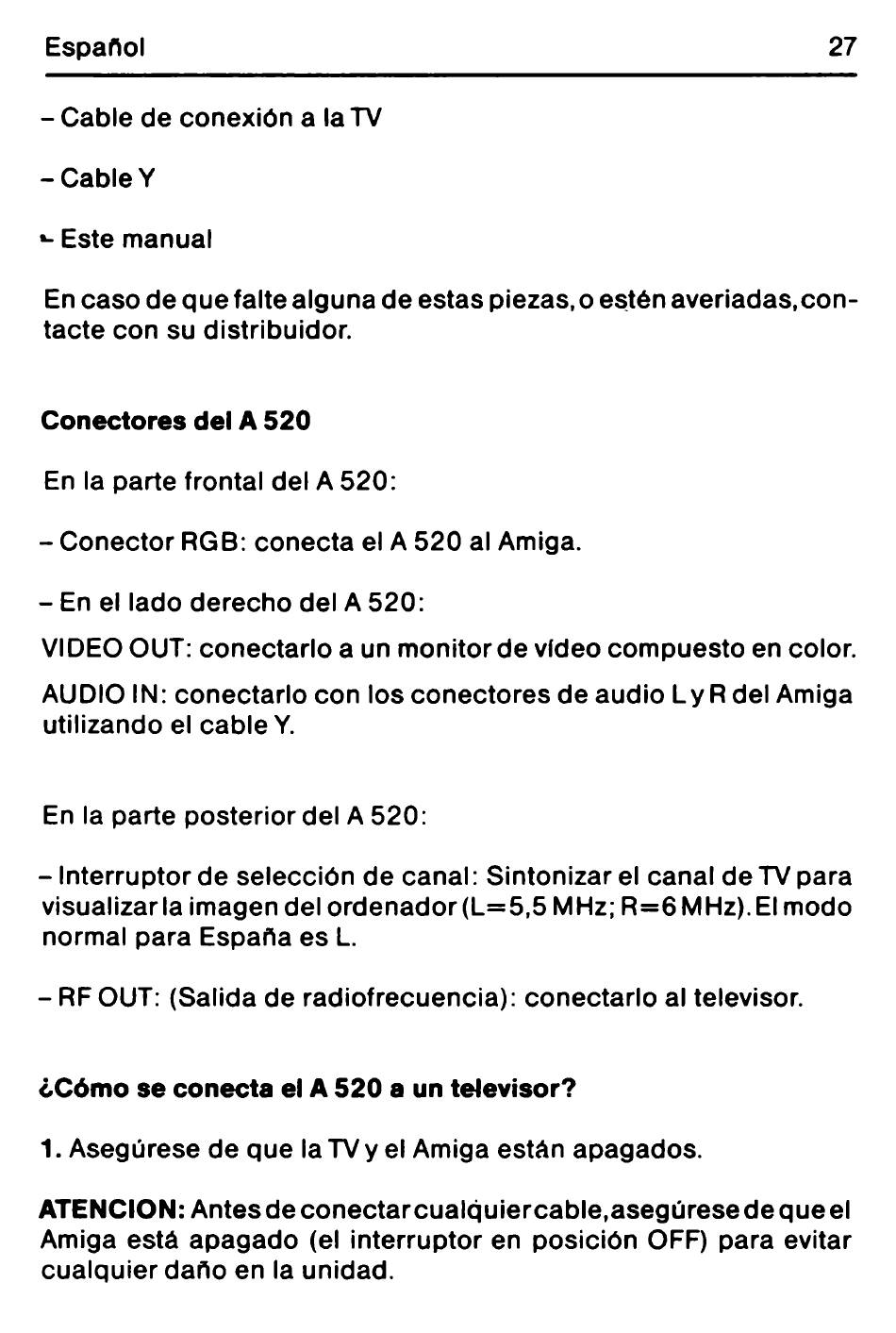

Español
27
-C a b le de conexión a la TV
-C a b le Y
•- Este manual
En caso de que falte alguna de estas piezas, o estén averiadas,con­
tacte con su d is trib u id o r
Conectores del A 520
En la parte frontal del A 520:
- Conector RGB: conecta el A 520 al Amiga.
- En el lado derecho del A 520:
VIDEO OUT: conectarlo a un m onitor de vídeo compuesto en color.
AUDIO IN: conectarlo con los conectores de audio L y R del Amiga
utilizando el cable Y.
En la parte posterior del A 520:
- Interruptor de selección de canal: Sintonizar el canal de TV para
visualizarla imagen del ordenador (L = 5 ,5 MHz; R=6M Hz).EI modo
normal para España es L.
- RF OUT: (Salida de radiofrecuencia): conectarlo al televisor.
¿Cómo se conecta el A 520 a un televisor?
1. Asegúrese de que la TV y el Amiga están apagados.
ATENCION: Antes de conectarcualquiercable, asegúrese deque el
Amiga está apagado (el interruptor en posición OFF) para evitar
cualquier daño en la unidad.
