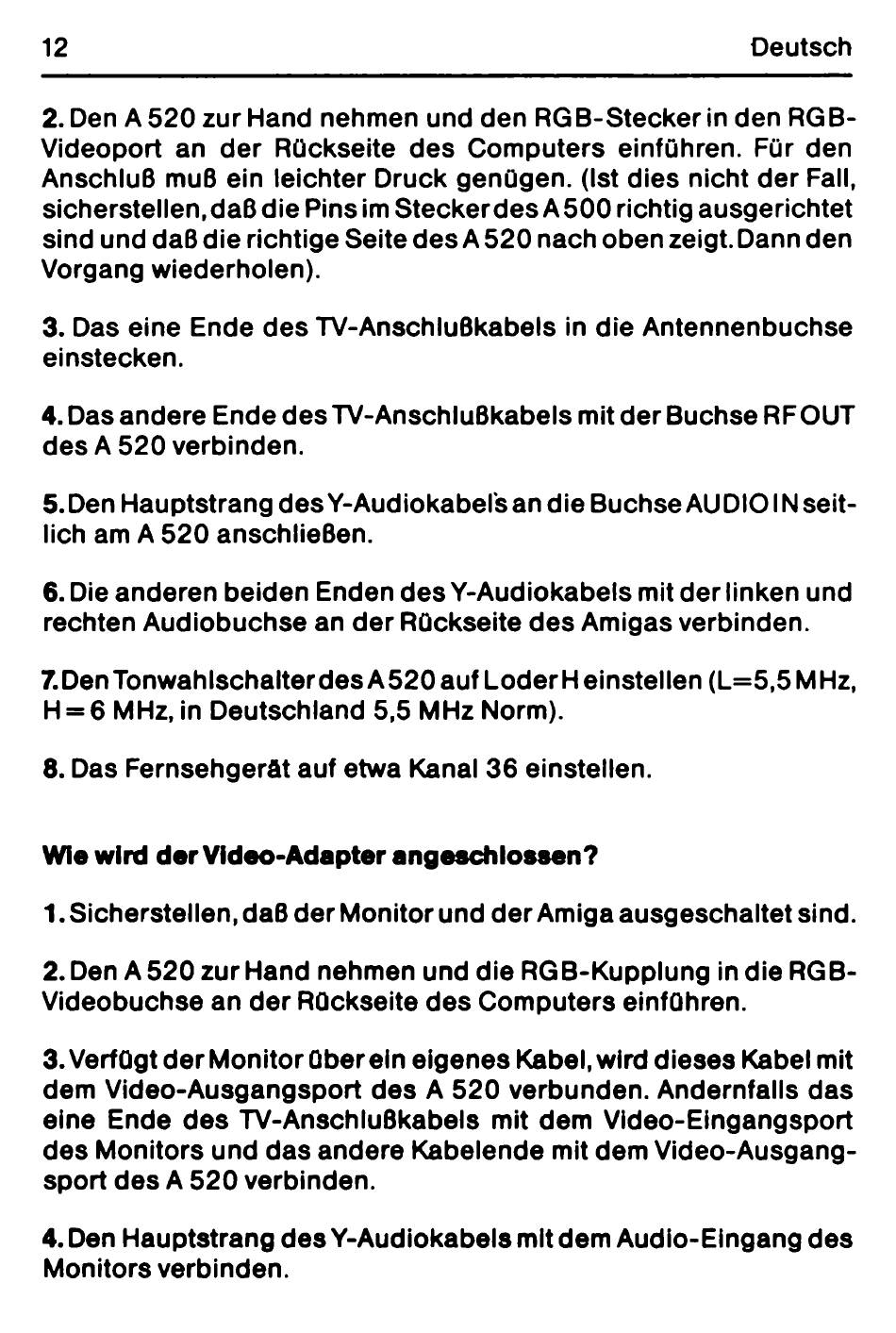

12
Deutsch
2. Den A 520 zur Hand nehmen und den RGB-Stecker in den RGB-
Videoport an der Rückseite des Computers einführen. Für den
Anschluß muß ein leichter Druck genügen. (Ist dies nicht der Fall,
sicherstellen,daß die Pins im S te cke rd e sA 500 richtig ausgerichtet
sind und daß die richtige Seite des A 520 nach oben zeigt. Dann den
Vorgang wiederholen).
3. Das eine Ende des TV-Anschlußkabels in die Antennenbuchse
einstecken.
4. Das andere Ende des TV-Anschlußkabels mit der Buchse RFOUT
des A 520 verbinden.
5. Den Hauptstrang des Y-Audiokabel's an die Buchse AU DIOIN seit­
lich am A 520 anschließen.
6. Die anderen beiden Enden des Y-Audiokabels mit der linken und
rechten Audiobuchse an der Rückseite des Amigas verbinden.
7. Den T onw ahlschalterdesA520 auf LoderH einstellen (L= 5 ,5 MHz,
H = 6 MHz, in Deutschland 5,5 MHz Norm).
8. Das Fernsehgerät auf etwa Kanal 36 einstellen.
Wie wird der Video-Adapter angeschlossen?
1. Sicherstellen, daß der M onitor und der Amiga ausgeschaltet sind.
2. Den A 520 zur Hand nehmen und die RGB-Kupplung in die RGB-
Videobuchse an der Rückseite des Computers einführen.
3. Verfügt der M onitor überein eigenes Kabel, wird dieses Kabel mit
dem Video-Ausgangsport des A 520 verbunden. Andernfalls das
eine Ende des TV-Anschlußkabels mit dem Video-Eingangsport
des Monitors und das andere Kabelende mit dem Video-Ausgang­
sport des A 520 verbinden.
4. Den Hauptstrang des Y-Audiokabels mit dem Audlo-Eingang des
Monitors verbinden.
