  • Seite 10: Einführung Video-Adapter Amiga 520

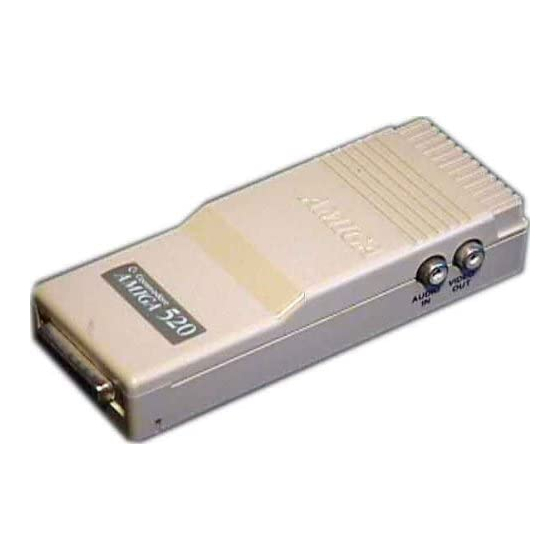

    Leitfaden für die Störungsbeseitigung Was ist der Video-Adapter Amiga 520? Der Video-Adapter Commodore Amiga 520 ist eine Vorrichtung, mit dem Sie Ihren Amiga 500 an ein Fernsehgerät oder einen Video- Monitor anschließen können. Zu diesem Zweck wandelt er das RGB- Videosignal des Amiga für die RGB-Monitore in ein zusammenge-...

  • Seite 11: Anschlüsse Des A 520

    Deutsch - TV-Anschlußkabel - Y-Kabel - Handbuch Sollte eines dieser Teile fehlen oder beschädigt sein, setzen Sie sich bitte mit Ihrem Händler in Verbindung. Anschlüsse des A 520 An der vorderen und rechten Seite des A 520 - Video OUT - Für den Anschluß...

  • Seite 12: Wie Wird Der Video-Adapter Angeschlossen

    Deutsch 2. Den A 520 zur Hand nehmen und den RGB-Stecker in den RGB- Videoport an der Rückseite des Computers einführen. Für den Anschluß muß ein leichter Druck genügen. (Ist dies nicht der Fall, sicherstellen, daß die Pins im Stecker des A 500 richtig ausgerichtet sind und daß...

  • Seite 13: Bei Störungen

    Deutsch 5. Die beiden anderen Enden des Y-Audiokabels mit dem linken und rechten Audio-Anschluß an der Rückseite des Amigas verbinden. 6. Den Monitor und den Amiga einschalten. Der Amiga ist dann be- triebsbereit. Bei Störungen... Wenn die Anzeige unscharf ist, kann der Bediener versuchen, die Bildschärfe über die Regler am Fernsehgerät oder Monitor einzu- stellen.
  • Seite 14 Deutsch Symptom Ursache Beseitigung Bildstörungen Älteres Fernsehmodell Einstellungen überprü- oder fehlerhafte fen, speziell vertikale Einstellungen bzw. horizontale Bild- position...

  • Seite 15: Qu'est-Ce Que La Carte Vidéo Amiga 520

    Tableau de dépistage des anomalies Qu'est-ce que la carte vidéo Amiga 520? La carte vidéo Commodore Amiga 520 vous permet de brancher votre Amiga 500 sur un téléviseur ou un moniteur vidéo composite. La carte vidéo A 520 convertit le signal vidéo RGB que l'Amiga génère pour les moniteurs RGB en signal vidéo composite suscep-...

  • Seite 16: Comment Raccorder L'a 520 À Un Écran

    Français - Câble en Y - Introduction à l'Amiga 520 Si l'un de ces éléments est manquant ou endommagé, contactez votre revendeur. Comment raccorder l'A 520 à un écran? Sur la face avant et le côté droit de l'A 520 - Prise de sortie vidéo (VIDEO OUT) - pour raccorder à...

  • Seite 17: Comment Raccorder Mon Moniteur Composite

    Français necteur vidéo RGB situé au dos de l'ordinateur. Enfoncez-le légère- ment le raccorder. (En cas de problème, assurez-vous que toutes les broches du connecteur de l'A 500 sont bien dressées et que le côté droit de l'A 520 est bien dirigé vers le haut. Essayez ensuite une nou- velle fois).

  • Seite 18: En Cas De Problème

    Français 4. Branchez l'extrémité isolée du câble en Y sur la prise d'entrée audio (AUDIO IN) du moniteur. 5. Branchez les deux autres extrémités du câble en Y sur les prises audio gauche (L AUDIO) et droite (R AUDIO) situées à l'arrière de l'Amiga.
  • Seite 19 Français Symptôme Cause Remède Vérifiez le raccorde- ment à la prise murale. Absence d'image Le moniteur n'est pas Vérifiez les raccorde- (Moniteur) raccordé. ments du moniteur. Absence d'image Raccordement incorrect Vérifiez si l'ordinateur est (Televiseur) bien raccordé à la borne d'antenne VHF.
  • Seite 20 Français Symptôme Cause Remède Nombreux parasites Ansien modéle de télé- Modifiez l'orientation du viseur. téléviseur. Réduisez les parasites au moyen des boutons de réglage du balayage horizontal et/ou vertical.

  • Seite 21: Che Cos'e' L'adattatore Video Dell'amiga 500

    La scheda domande e risposte Che cos'e' l'adattatore video A 520? L'adattatore Video Commodore A 520 e' un dispositivo che vi per- mette di collegare il vostro Amiga 520 alle TV oppure ad un altro monitor composito. Esso converte i segnali RGB video prodotti da...

  • Seite 22: Come Collegare L'a 520 Al Monitor

    - Istruzioni Commodore A 520 Se mancassero dei pezzi o fossero guasti, contattate il vostro ne- gozio. Come collegare l'A 520 ad uno schermo video? Sulle parti frontale e laterale dell'A520 - Video OUT - collegare un monitor composito acolori - Audio IN...

  • Seite 23: Come Collegare Il Mio Monitor Composito

    3. Se il vostro monitor disponesse di un cavo proprio, connetterio alla porta OUT del video sull'A520. Altrimenti, collegare un'estremi- ta' del cavo connettore TV alla presa OUT del video sull'A 520, e l'altra estremita'alla presa OUT del video dell'A 520.

  • Seite 24: La Scheda Domande E Risposte

    Italiano chiaro, potete regolarlo agendo sui controlli del vostro televisore o del monitor. Puo'capitare infatti che il vostro apparecchio non visua- lizzi proprio nessuna immagine se le posizioni dei controlli non sono corrette. In tal caso dovete verificare tutte le regolazioni, inserzioni e collegamenti.
  • Seite 25 Italiano Sintomi Cause Rimedi Immagine o corretta II volume e' troppo basso Regolare il volume manca il suono L'input AUX non e' con- Controllare l'attacco so- nesso correttamente noro con l'input AUX dell' con l'amplificatore esterno amplificatore e selezio- nare l'input AUX II suono e' corretta Vedere la voce "manca Vedere la voce "manca...

  • Seite 26: Qué Es El Amiga 520

    Tabla de detección de averias ¿Qué es el AMIGA 520? El AMIGA 520 de Commodore es un adaptador que le permite conectar su Amiga 500 a su televisor o monitor de video compuesto. Esto se consigue convirtiendo la señal de video RGB que produce el Amiga para monitore RGB en una señal de video compuesto que...

  • Seite 27: Conectores Del A 520

    Español - Cable de conexión a la TV - Cable Y - Este manual En caso de que falte alguna de estas piezas, o estén averiadas, con- tacte con su distribuidor. Conectores del A 520 En la parte frontal del A 520: - Conector RGB: conecta el A 520 al Amiga.

  • Seite 28: Cómo Se Conecta El A 520 A Un Monitor De Video Compuesto

    3. Conecte un extremo del cable de conexión de TV en la entrada de antena del televisor. 4. Conecte el otro extremo del cable en el conector RF OUT del A520. 5. Conecte la clavija principal del cable Y en el conector AUDIO IN de la parte lateral del A 520.

  • Seite 29: Si Tiene Algún Problema

    Español 4. Conecte la clavija principal del cable Y en el conector AUDIO IN de la parte lateral del A 520. 5. Conecte los otros dos extremos del cable Y en los conectores L AUDIO y R AUDIO de la parte posterior del Amiga. 6.
  • Seite 30 Español Indicio de averia Causa Reparación véase la página 27/28 para más detalles. El cable a la TV Comprobar la conexión no se ha conectado. del cable de salida a la TV. Imagen con poco Controles de color Ajustar los controles o sin color mal ajustados de color de la TV...

  • Seite 31: Wat Is De Amiga 520 Tv-Modulator

    In geval van Problemen... Probleemtabel Wat is de Amiga 520 TV-Modulator? De Commodore Amiga 520 TV-Modulator zet het door de Amiga geproduceerde analoge RGB-videosignaal om in een RF-en Video- Composiet kleursignaal. Hierdoor kunt u een TV, of een kleurenmo- nitor voorzien van een Video-Composiet ingang, aansluiten op uw Amiga 500.

  • Seite 32: Waartoe Dienen De Aansluitingen Op De A 520

    Nederlands - Y-audiokabel - Inleiding tot de Commodore Amiga 520 TV-Modulator Treft u een van deze artikelen niet aan of is er iets beschadigd, neem dan contact op met uw dealer. Waartoe dienen de aansluitingen op de A 520? Aan de voorzijde van de A 520 - RGB Aansluiting - voor aansluiting van de A 520 op de Amiga.

  • Seite 33: Hoe Sluit Ik Mijn Video-Composiet Monitor Aan

    6. Sluit de andere twee uiteinden van de Y-audiokabel aan op de uit- gangen L AUDIO en R AUDIO aan de achterzijde van de Amiga. 7. Stel de geluidsfrequentie-schakelaar op de A520 voor gebruik in Nederland in op L. (5,5 Mhz) 8.

  • Seite 34: In Geval Van Problemen

    Nederlands 3. Voor het aansluiten van een Video-Composiet monitor wordt GEEN kabel bij de A 520 geleverd. Gebruik een kabel met aan een kant een tulp-stekker en aan de andere kant een contra-stekker voor de Video-Composiet ingang van uw monitor. Sluit het uiteinde met de tulp-stekker aan op de met Video OUT gemerkte uitgang van de A 520.

  • Seite 35: Probleemtabel

    Nederlands Op de volgende bladzijden vindt u een "Probleemtabel" voor enkele gangbare problemen en de mogelijke oplossing daarvan. Probleemtabel Symptoom Orzaak Oplossing Controlelampje Computer is niet Kijk of de schakelaar op brandt niet. ingeschakeld. de voeding wel op "ON" staat. Stekker van de voeding Controleer of de elektrici- zit niet in het stopkontakt.
  • Seite 36 Nederlands Symptoom Orzaak Oplossing AUX-ingang van externe Sluit geluidsstekker(s) versterker verkeerd aan op de AUX-ingang aangesloten. van de versterker en stel de keuzeknop van de versterker in op AUX. Geluid goed, maar Zie mogelijke oorzaken Zie mogelijke oplossin- geen beeld bij "Geen beeld".

  • Seite 37: Hvad Er En Amiga 520 Videoadapter

    Hvis der opstår problemer... Fejlfinding/problemløsning Hvad er en Amiga 520 videoadapter? Commodore Amiga 520 videoadapter er et ekstra-tilbehør, med hvil- ket Amiga 500 kan tilsluttes til et almindeligt fjernsyn eller en data- skærm. Videoadapteren omformer RGB-videosignalet, som Amiga leverer til RGB-monitorer, til et sammensat videosignal, som kan omsættes af et almindeligt fjernsyn eller en dataskærm.

  • Seite 38: Hvordan Forbindes A 520 Med Et Video Display

    Dansk - Y-kabel - Introduktion til Commodore Amiga 520 Hvis dele mangler eller er beskadigede, bedes De henvende Dem til forhandleren. Hvordan tilsluttes A 520 til et video display? Foran og i højre side på A 520 - Video OUT forbindelse til en farvedatasksærm.

  • Seite 39: Hvordan Tilsluttes En Dataskærm

    Dansk 3. Tilslut den ene ende af TV-forbindelseskablet i VHF-antenneud- gangen. 4. Tilslut den anden ende af TV-forbindelseskablet i porten RF OUT på A 520. 5. Y-kablets ene ende tilsluttes AUDIO IN-porten på siden af A 520. 6. Y-kablets to andre ender tilsluttes L AUDIO og R AUDIO bagpå Amiga computeren.

  • Seite 40: Fejlfinding/Problemløsning

    Dansk stille fjernsynet eller dataskærmen først. Hvis fjernsyn/dataskærm ikke er indstillet korrekt eller forbindelserne ikke er udført rigtigt, vises der eventuelt slet ikke noget billede. Hvis det er tilfældet bør samtlige indstillinger og forbindelsertjekkes. Fjernsynet kan tit blot stå på en forkert kanal, eller kontrast/lysstyrke er skruet helt ned. Vejledningen i fejlfinding på...
  • Seite 41 Dansk Symptom Arsag Problemløsning Lyden er i orden, men Se ovenfor under Se ovenfor under der vises intet billede "Intet billede..." "Intet billede..." Computeren viser Overhedning Træk stikket til strømfor- "nonsens" på skærmen syningen ud og lad com- puteren køle af (lufttil- førslen til strømforsynin- gen må...
  • Seite 42 Oversikt over problemløsninger Hva er Amiga 520 Video Adapter? Commodore Video Adapter er en innretning som gjør det mulig å for- binde din Amiga 500 til et fjernsynsapparat eller til en kompositt- monitor. Den gjør dette ved å konvertere RGB videosignalet Ami- ga'en normalt sender ut for RGB-monitorer til et kompositt-signal som et fjernsyn eller en kompositt-monitor kan lese.
  • Seite 43 Norsk - Y-kabel - Innføring for Commodore Amiga 520 Hvis noe av dette mangler eller er ødelagt, ta kontakt med forhandle- ren. Hvordan tilsluttes A 520 til en videoskjerm? Foran og på høyre side av A 520 - Video OUT...
  • Seite 44 Norsk 3. Stikk en ende av fjernsynsforbindelseskabelen inn i VHF antenne- terminalen. 4. Stikk den andre enden av fjernsynsforbindelseskabelen inn i RF OUT-porten på A 520. 5. Forbind hovedpinnen på y-ausiokabelen med AUDIO IN-porten på siden av A 520. 6. Forbind de to andre endene av y-audiokabelen med L AUDIO og R AUDIO på...
  • Seite 45 Norsk Hvis du har et problem... Hvis skjermbildet ikke er klart, så forsøk å justere kontrollknappene på fjernsynsapparatet eller på monitoren. Hvis innstillinger eller tils- lutninger ikke er korrekte, kan det skje at du ikke få noe bilde i det hele tatt.
  • Seite 46 Norsk Symptom Årsag Avhjelp AUX inngang på ekstern Tilslutt lydstikk til AUX forsterker ikke korrekt inngang på forsterker tilsluttet og velg AUX inngang. Lyd OK. men intet bilde Se under "Intet bilde" Se under "Intet bilde" ovenfor ovenfor Computer viser for- For varm Trekk ut strømkabelen og vrengte symboler på...

  • Seite 47: Vad Är A 520 Rf-Modulator/Video Adapter

    Svenska A 520 RF Modulator/Video Adapter Innehåll Vad är A 520 RF-Modulator/Video Adapter? Vad levereras tillsammans med A 520? Vilka kontakter finns? Hur kan jag ansluta min TV? Hur kan jag ansluta min monitor? Om du har några problem... Felsökningstabell Vad är A 520 RF-Modulator/Video Adapter? A 520 RF-Modulator/Video Adapter är en enhet som låterdig ansluta din Amiga 500 till en TV eller en videomonitor.

  • Seite 48: Vilka Kontakter Finns

    Svenska - Y-kabel - Introduktion till Commodore A 520 Om något av detta skulle fattas eller vara skadat, kontakta din åter- försäljare. Vilka kontakter finns? På framsidan och till höger på A 520 - Video OUT - ansluts till en färgmonitor - Audio IN - ansluts till Amiga L och R Audio.

  • Seite 49: Hur Kan Jag Ansluta Min Monitor

    Svenska 3. Plugga in kontakten i den ena änden av TV-kabeln i terminalens VHF-uttag. 4. Plugga in kontakten i den andra änden av TV-kabeln i A 520-utta- get märkt RF OUT. 5. Anslut y-kabelns huvudände i uttaget märkt Audio IN på sidan av A 520.

  • Seite 50: Om Du Har Några Problem

    Svenska Om du har några problem.. Om du inte har en klar bild på skärmen kan du försöka justera inställ- ningarna på din TV eller på monitorn. Det kan hända att du inte får någon bild alls om inställningarna eller anslutningarna inte är kor- rekta.
  • Seite 51 Svenska Symptom Orsag Åtgärd Ljudet bra, men ingen Se ovan under "Ingen Se ovan under "Ingen bild bild" bild" Datorn visar skräp- Overhettning Dra ur nätkabeln och låt tecken på skärmen datorn svalna (se til att luft kan strömma fritt kring transformatorn) Allvarlig bildstörning Äldre TV-modell...
